Eksantrik mili gerektirmeyen dizel enjektör pompası testleri için modüler Cambox

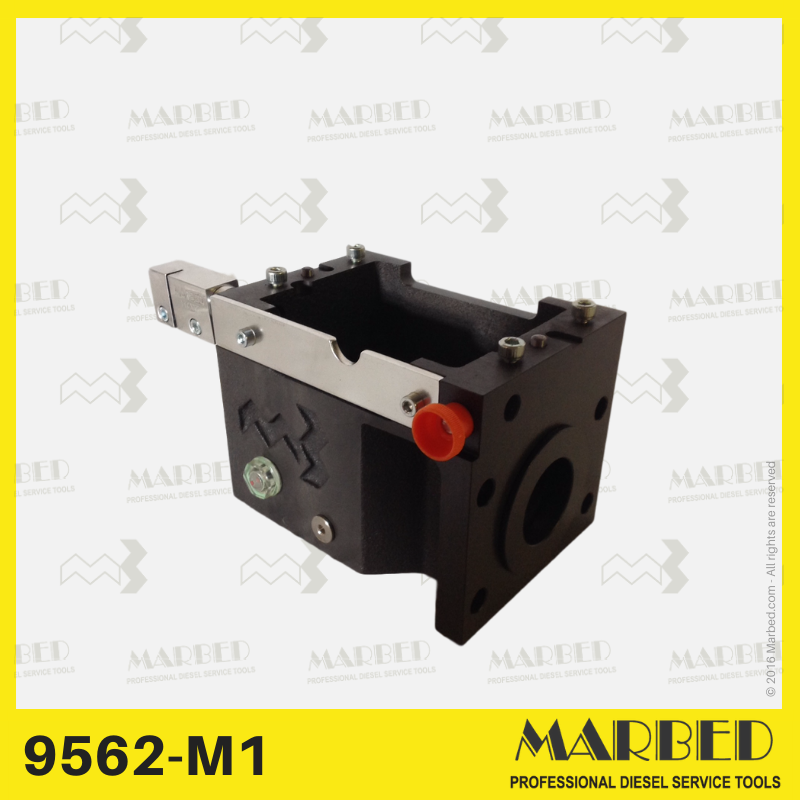

Marbed 9562-M1 Modüler Kam Kutusu Sistemi

Marbed 9562-M1, eksantrik mili olmayan dizel enjektör pompalarının test edilmesi için tasarlanmış modüler bir Cambox sisteminin temel ünitesidir.

Installed as an add-on to a diesel injection test bench, it acts as the mechanical interface between the test bench drive and the injection pump, allowing external camshaft actuation to be reproduced for pumps that do not include an internal camshaft.

Sistem, pompa tipine bağlı olarak, eksantrik milleri, montaj plakaları, piston kolları sistemleri ve ara parçalar da dahil olmak üzere özel bileşenler kullanılarak yapılandırılır.

It is not a standalone testing system and must be integrated with application-specific components to achieve the required configuration..

Bu ürün nedir?

The Cambox is a mechanical interface between the test bench drive and the injection pump, allowing controlled external camshaft actuation during testing.

Bu, kam milinin pompa gövdesine entegre edilmediği pompa tipleri için gereklidir; örneğin, atölye terminolojisinde genellikle "PFR tipi" sistemler (PFR, PFM, PFE ve benzeri varyantlar dahil) olarak adlandırılan birçok sıralı enjektör pompası gibi.

Önemli – Bağımsız bir sistem değildir.

9562-M1 eksiksiz bir test sistemi değildir.

Ek bileşenlerle (tek tek veya önceden yapılandırılmış kitlerin parçası olarak satılır) birlikte kullanılmalı ve bir dizel enjektör test tezgahına monte edilmelidir.

Temel işlevler

• Eksantrik mili olmayan pompalar için harici eksantrik mili simülasyonu
• Pompa elemanlarının kontrollü çalıştırılması
• Standart dizel enjektör test tezgahlarıyla entegrasyon
• Farklı pompa tipleri için modüler yapılandırma

Modüler sistem konsepti

Cambox, her uygulamanın belirli bir bileşen kombinasyonunu gerektirdiği modüler bir sistemin parçasıdır; bu bileşenler şunlardır:

• Cambox ünitesi (9562-M1)
• Eksantrik mili bileşenleri (9564-A / B / C / E)
• Pompaya özel montaj plakaları (9562-A / B / C / D / E…)
• Raf kontrolü için çubuk (9562-F / H / L) ve kılavuz sistemi (9562-G / R / I / LB)
• Yükseklik ayarı için ara parçalar (9562-M4 / M5)
• Sıkıştırma ve bağlantı bileşenleri (9478-BXS / 9680-A / 9576)

Bu, aynı temel ünitenin birden fazla pompa konfigürasyonuna uyarlanmasına olanak tanır.

Sistemin çalışma şekli

This allows controlled actuation of the pump elements and realistic testing conditions on a standard diesel injection test bench.

Cambox sistemi bu hareketi şu şekilde yeniden üretir:

• bir eksantrik mili tertibatını çalıştırmak
• pompa elemanlarına hareket iletmek
• Bir çubuk sistemi aracılığıyla kontrollü raf hareketine olanak sağlar.

Bu düzenek, standart bir dizel enjektör test tezgahında gerçekçi test koşulları sağlar.

Modüler yükseklik ve ara parça mantığı

Cambox, sabit bir minimum yüksekliğe sahip olacak şekilde tasarlanmıştır.

Pompa boyutları uygulamaya bağlı olarak değiştiğinden, gerektiğinde ara parçalar kullanılabilir:

• doğru mekanik hizalamayı elde etmek
• boyut farklılıklarını telafi etmek
• uygun aktüatör geometrisini sağlayın

Bu, sistemin birden fazla pompa konfigürasyonuna uyum sağlamasına olanak tanır.

9562-M1'i ne zaman seçmelisiniz?

Bu çözüm şu durumlarda uygundur:

• kam mili olmayan dizel enjektör pompalarının test edilmesi
• birden fazla pompa türüyle çalışmak
• Özel yapılandırmalar gereklidir.
• Atölye işlemlerinde esneklik gereklidir.

Önceden tanımlanmış yapılandırmalar mevcuttur.

Sık kullanılan uygulamalar için kurulumu basitleştirmek amacıyla önceden tanımlanmış yapılandırmalar mevcuttur:

Her bir konfigürasyon, 9562-M1 ana ünitesinin belirli bileşenlerle birleştirilmesine dayanmaktadır.

Kullanım örnekleri

• Eksantrik mili olmayan enjektör pompalarının test edilmesi
• Kalibrasyon ve teşhis prosedürleri
• Dizel enjeksiyon test tezgahı entegrasyonu
• Çoklu uygulama atölye ortamları

Malzeme ve yapı

Marbed 9562-M1 Evrensel Modüler Kamera Kutusu, modüler ve uyarlanabilir bir sistem aracılığıyla yapılandırma karmaşıklığını ortadan kaldırmak için geliştirilmiştir.

Dökme demirden işlenmiş olması, atölye ortamlarında sağlamlık, hassasiyet ve uzun vadeli güvenilirlik sağlar.

⚠️ 9562-M1 modelinin kendisi eksantrik mili içermez.

Bu, temel modüldür ve pompa ailesine bağlı olarak uygun ara parçalar, plakalar ve eksantrik mili ile tamamlanmalıdır.

Başlıca Faydalar

• Çeşitli pompa tipleri için evrensel taban
• Yüksek rijitlik ve boyut hassasiyeti (dökme demir konstrüksiyon)
• Standart dizel test tezgahlarıyla uyumludur (Deteq, Bosch, Hartridge, Maktest…).
• Hassas mekanik hizalama
• Tamamen modüler ve yükseltilebilir sistem
