Caixa de comando modular para teste de bomba injetora diesel sem eixo de comando

Sistema Cambox Modular Marbed 9562-M1

O Marbed 9562-M1 é a unidade central de um sistema modular Cambox projetado para testar bombas injetoras diesel sem eixo de comando.

Installed as an add-on to a diesel injection test bench, it acts as the mechanical interface between the test bench drive and the injection pump, allowing external camshaft actuation to be reproduced for pumps that do not include an internal camshaft.

O sistema é configurado utilizando componentes específicos dependendo do tipo de bomba, incluindo eixos de comando, placas de montagem, sistemas de hastes e elementos espaçadores.

It is not a standalone testing system and must be integrated with application-specific components to achieve the required configuration..

O que é este produto?

The Cambox is a mechanical interface between the test bench drive and the injection pump, allowing controlled external camshaft actuation during testing.

Isso é necessário para tipos de bombas em que o eixo de comando não está integrado ao corpo da bomba, como muitas bombas injetoras em linha comumente chamadas na terminologia de oficina de sistemas do tipo "PFR" (incluindo PFR, PFM, PFE e variantes semelhantes).

Importante – Não é um sistema independente.

O 9562-M1 não é um sistema de teste completo.

Deve ser utilizado em conjunto com componentes adicionais (vendidos individualmente ou como parte de kits pré-configurados) e instalado em uma bancada de testes de injeção diesel.

Funções principais

• Simulação de eixo de comando externo para bombas sem eixo de comando
• Acionamento controlado de elementos de bomba
• Integração com bancadas de teste de injeção diesel padrão
• Configuração modular para diferentes tipos de bombas

Conceito de sistema modular

O Cambox faz parte de um sistema modular onde cada aplicação requer uma combinação específica de componentes, incluindo:

• Unidade Cambox (9562-M1)
• Componentes do eixo de comando (9564-A / B / C / E)
• Placas de montagem específicas para bombas (9562-A / B / C / D / E…)
• Haste (9562-F / H / L) e sistema de guia (9562-G / R / I / LB) para controle de cremalheira
• Elementos espaçadores para ajuste de altura (9562-M4 / M5)
• Componentes de fixação e acoplamento (9478-BXS / 9680-A / 9576)

Isso permite que a mesma unidade base seja adaptada a múltiplas configurações de bomba.

Como funciona o sistema

This allows controlled actuation of the pump elements and realistic testing conditions on a standard diesel injection test bench.

O sistema Cambox reproduz esse movimento através de:

• acionando um conjunto de eixo de comando
• transmitindo movimento aos elementos da bomba
• permitindo o movimento controlado da cremalheira através de um sistema de hastes

Essa configuração permite condições de teste realistas em uma bancada de testes padrão para injeção de diesel.

Lógica modular de altura e espaçamento

O Cambox foi projetado com uma altura mínima fixa.

Como as dimensões da bomba variam dependendo da aplicação, elementos espaçadores podem ser usados quando necessário para:

• obter alinhamento mecânico correto
• compensar diferenças dimensionais
• garantir geometria de atuação adequada

Isso permite que o sistema se adapte a múltiplas configurações de bomba.

Quando escolher o modelo 9562-M1

Esta solução é adequada quando:

• Testando bombas injetoras a diesel sem eixo de comando
• Trabalhando com vários tipos de bombas
• São necessárias configurações personalizadas.
• Flexibilidade é necessária nas operações de oficina.

Configurações predefinidas disponíveis

Para simplificar a configuração de aplicações comuns, estão disponíveis configurações predefinidas:

Cada configuração é baseada na unidade central 9562-M1 combinada com componentes específicos.

Casos de uso

• Testando bombas injetoras sem eixo de comando
• Procedimentos de calibração e diagnóstico
• Integração de bancada de testes de injeção diesel
• Ambientes de oficina com múltiplas aplicações

Material e construção

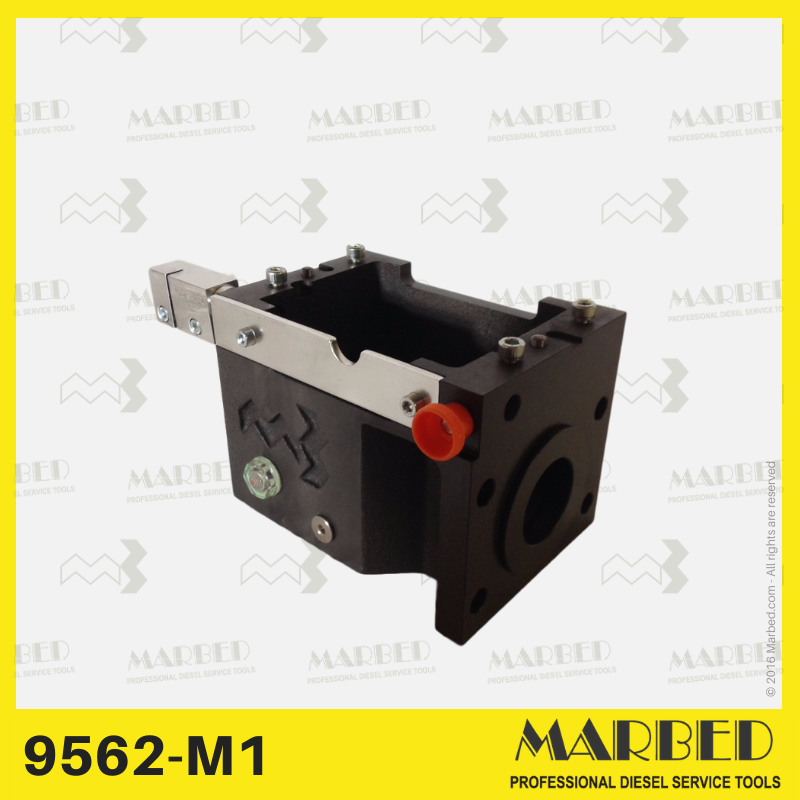

A caixa de engrenagens modular universal Marbed 9562-M1 foi desenvolvida para eliminar a complexidade de configuração por meio de um sistema modular e adaptável.

Usinado em ferro fundido, garante rigidez, precisão e confiabilidade a longo prazo em ambientes de oficina.

⚠️ O próprio 9562-M1 não inclui um eixo de comando.

É o módulo base e deve ser completado com os espaçadores, placas e eixo de comando apropriados, dependendo da família da bomba.

Principais benefícios

• Base universal para vários tipos de bombas
• Alta rigidez e precisão dimensional (construção em ferro fundido)
• Compatível com bancadas de teste diesel padrão (Deteq, Bosch, Hartridge, Maktest…)
• Alinhamento mecânico preciso
• Sistema totalmente modular e atualizável

Características técnicas
