Caja de levas modular para pruebas de bombas de inyección diésel sin árbol de levas
EAN: 8053670081796
Part Number (SKU): MARBED 9562-M1Unidad modular Cambox principal para pruebas de bombas de inyección diésel sin árbol de levas, diseñada para reproducir la actuación externa del árbol de levas durante las operaciones en el banco de pruebas.
Sistema modular de caja de levas Marbed 9562-M1

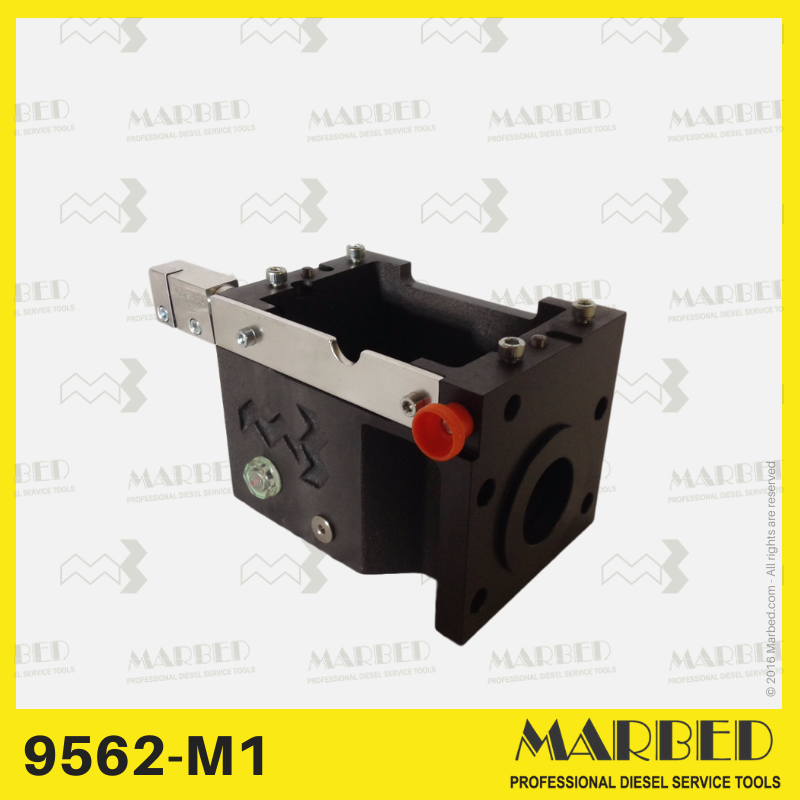

El Marbed 9562-M1 es la unidad central de un sistema modular Cambox diseñado para probar bombas de inyección diésel sin árbol de levas.
Installed as an add-on to a diesel injection test bench, it acts as the mechanical interface between the test bench drive and the injection pump, allowing external camshaft actuation to be reproduced for pumps that do not include an internal camshaft.
El sistema se configura utilizando componentes específicos según el tipo de bomba, incluidos árboles de levas, placas de montaje, sistemas de varillas y elementos espaciadores.
It is not a standalone testing system and must be integrated with application-specific components to achieve the required configuration..
Qué es este producto
The Cambox is a mechanical interface between the test bench drive and the injection pump, allowing controlled external camshaft actuation during testing.
Esto es necesario para los tipos de bombas en los que el árbol de levas no está integrado en el cuerpo de la bomba, como muchas bombas de inyección en línea a las que comúnmente se hace referencia en la jerga de los talleres como sistemas de "tipo PFR" (incluidas las variantes PFR, PFM, PFE y similares).
Importante: No es un sistema independiente.
El 9562-M1 no es un sistema de prueba completo.
Debe utilizarse junto con componentes adicionales (que se venden individualmente o como parte de kits preconfigurados) e instalarse en un banco de pruebas de inyección diésel.
Funciones clave
- Simulación de árbol de levas externo para bombas sin árbol de levas
- Accionamiento controlado de los elementos de la bomba
- Integración con bancos de prueba de inyección diésel estándar.
- Configuración modular para diferentes tipos de bombas.
concepto de sistema modular
La Cambox forma parte de un sistema modular donde cada aplicación requiere una combinación específica de componentes, entre los que se incluyen:
- Unidad Cambox (9562-M1)
- Componentes del árbol de levas (9564-A / B / C / E)
- Placas de montaje específicas para bombas (9562-A / B / C / D / E…)
- Varilla (9562-F / H / L) y sistema de guía (9562-G / R / I / LB) para el control de la cremallera.
- Elementos espaciadores para ajuste de altura (9562-M4 / M5)
- Componentes de sujeción y acoplamiento (9478-BXS / 9680-A / 9576)
Esto permite adaptar la misma unidad base a múltiples configuraciones de bomba.
Cómo funciona el sistema
This allows controlled actuation of the pump elements and realistic testing conditions on a standard diesel injection test bench.
El sistema Cambox reproduce este movimiento mediante:
- accionar un conjunto de árbol de levas
- transmitiendo movimiento a los elementos de la bomba
- permitiendo un movimiento controlado de la cremallera a través de un sistema de varillas
Esta configuración permite realizar pruebas en condiciones realistas en un banco de pruebas estándar de inyección diésel.
Lógica modular de altura y espaciadores
La Cambox está diseñada con una altura mínima fija.
Dado que las dimensiones de la bomba varían según la aplicación, se pueden utilizar elementos espaciadores cuando sea necesario para:
- lograr una correcta alineación mecánica
- compensar las diferencias dimensionales
- asegurar la geometría de actuación correcta
Esto permite que el sistema se adapte a múltiples configuraciones de bomba.
¿Cuándo elegir el 9562-M1?
Esta solución es adecuada cuando:
- Pruebas de bombas de inyección diésel sin árbol de levas
- trabajar con varios tipos de bombas
- Se requieren configuraciones personalizadas
- Se necesita flexibilidad en las operaciones del taller.
Configuraciones predefinidas disponibles
Para simplificar la configuración de las aplicaciones más comunes, se ofrecen configuraciones predefinidas:
| Código del kit | Descripción | Aplicaciones típicas |
| 9562-W | 1 caja de madera | Kit básico para taller (bombas Bosch PFR..K) |
| 9562-KW | 2 cajas de madera | Aplicaciones multimarca (Bosch + Zexel KX + Denso + Stanadyne) |
| 9562-KWY | 3 cajas de madera | Configuraciones ampliadas (Bosch + Zexel KX + Denso + Stanadyne + Yanmar) |
| 9562-ZX2 | 1 caja de madera | Kit experto Zexel (bombas MD / KD / KX) |
Cada configuración se basa en la unidad central 9562-M1 combinada con componentes específicos.
Casos de uso
- Pruebas de bombas de inyección sin árbol de levas
- Procedimientos de calibración y diagnóstico
- Integración del banco de pruebas de inyección diésel
- Entornos de taller multiaplicación
Materiales y construcción
La caja de levas modular universal Marbed 9562-M1 se desarrolló para eliminar la complejidad de la configuración mediante un sistema modular y adaptable.
Fabricada mediante mecanizado en hierro fundido, garantiza rigidez, precisión y fiabilidad a largo plazo en entornos de taller.
⚠️ El 9562-M1 en sí no incluye un árbol de levas.
Es el módulo base y debe completarse con los espaciadores, placas y árbol de levas adecuados, según la familia de la bomba.
Beneficios clave
- Base universal para varios tipos de bombas.
- Alta rigidez y precisión dimensional (construcción en hierro fundido).
- Compatible con bancos de pruebas diésel estándar (Deteq, Bosch, Hartridge, Maktest…)
- Alineación mecánica precisa
- Sistema totalmente modular y actualizable
Características técnicas
| Característica | Descripción |
| Construcción | Carcasa de hierro fundido, mecanizada con precisión. |
| Función | Base mecánica para probar bombas diésel sin árbol de levas. |
| Compatibilidad | Bosch PFR/PFM/PFE, Zexel KD/KX/MD, Denso, Yanmar, Stanadyne |
| Árboles de levas soportados | 9564-A / B / C / E (se venden por separado) |
| Montaje | Placas y espaciadores modulares (9562-A/B/C/D/E, 9562-M4/M5) |
| Interfaz de unidad | Acoplamiento estándar (9576) |
| Finalizar | Superficies del terreno y alineación de alta precisión |
| País de fabricación | Italia |
Descripción general del sistema
La caja de levas modular universal Marbed 9562-M1 es la base del sistema de pruebas modular de Marbed para bombas de inyección diésel sin árbol de levas.
Fabricada en hierro fundido mecanizado con precisión, proporciona la alta rigidez y estabilidad dimensional necesarias para realizar pruebas precisas.
El modelo 9562-M1 sustituye a varias unidades de caja de levas específicas al ofrecer una base universal adaptable a una amplia gama de familias de bombas, incluidas Bosch, Zexel (Diesel Kiki), Denso, Yanmar y Stanadyne.
La unidad se suministra sin árbol de levas. Los perfiles de árbol de levas (9564-A / B / C / E) deben seleccionarse por separado según el tipo de bomba.
Preguntas frecuentes
P1. ¿El modelo 9562-M1 incluye un árbol de levas?
No. Los árboles de levas se suministran por separado y deben seleccionarse según el tipo de bomba.
P2. ¿Qué bombas se pueden probar una vez configuradas?
El sistema se puede configurar para una amplia gama de bombas en línea sin árbol de levas, incluidas las aplicaciones de Bosch (PFR / PFM / PFE), Zexel (KX / KD / MD), Denso, Yanmar y Stanadyne.
P3. ¿De qué material está hecha la caja de la cámara?
La carcasa está fabricada en hierro fundido de alta calidad, lo que garantiza rigidez, precisión y estabilidad dimensional a largo plazo.
P4. ¿Se puede ampliar el sistema con el tiempo?
Sí. El modelo 9562-M1 es totalmente modular y compatible con todos los componentes y kits de configuración de Marbed relacionados.
P5. ¿Es compatible con los bancos de pruebas diésel estándar?
Sí. El sistema está diseñado para integrarse con bancos de prueba de inyección diésel estándar utilizando los componentes de acoplamiento de transmisión adecuados.
