Moduláris vezérműtengely-vezérlődoboz vezérműtengely nélküli dízel befecskendező szivattyú teszteléséhez

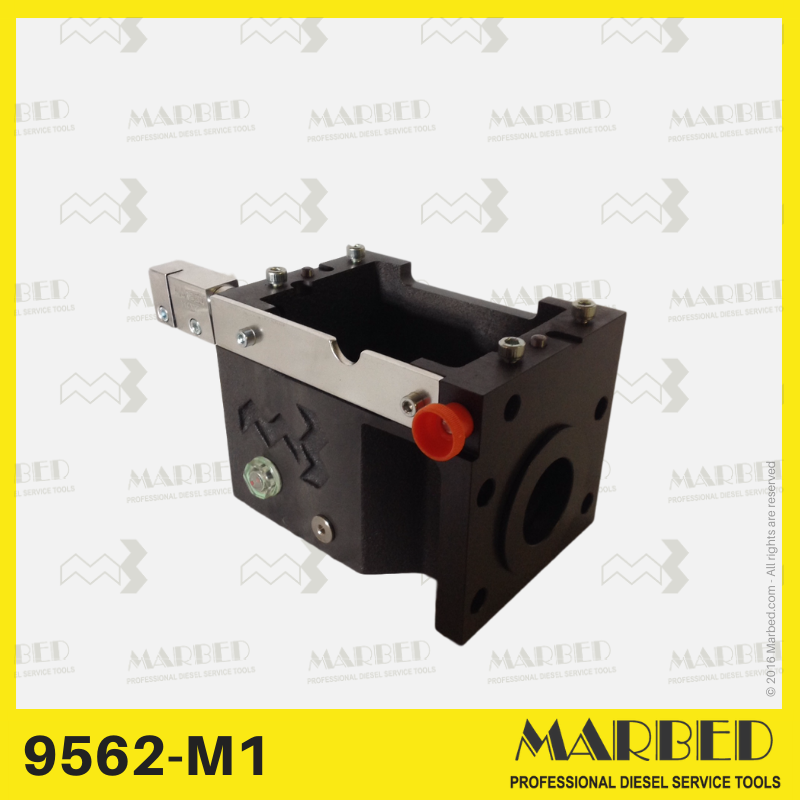

Marbed 9562-M1 moduláris cambox rendszer

A Marbed 9562-M1 egy moduláris Cambox rendszer központi egysége, amelyet vezérműtengely nélküli dízel befecskendező szivattyúk tesztelésére terveztek.

Installed as an add-on to a diesel injection test bench, it acts as the mechanical interface between the test bench drive and the injection pump, allowing external camshaft actuation to be reproduced for pumps that do not include an internal camshaft.

A rendszert a szivattyú típusától függően dedikált alkatrészekkel konfigurálják, beleértve a vezérműtengelyeket, a szerelőlapokat, a rúdrendszereket és a távtartó elemeket.

It is not a standalone testing system and must be integrated with application-specific components to achieve the required configuration..

Mi ez a termék?

The Cambox is a mechanical interface between the test bench drive and the injection pump, allowing controlled external camshaft actuation during testing.

Erre olyan szivattyútípusoknál van szükség, ahol a vezérműtengely nincs integrálva a szivattyúházba, mint például számos soros befecskendező szivattyú, amelyeket a műhelyterminológiában általában „PFR-típusú” rendszerként emlegetnek (beleértve a PFR, PFM, PFE és hasonló változatokat).

Fontos – Nem önálló rendszer

A 9562-M1 nem egy komplett tesztrendszer.

További alkatrészekkel együtt kell használni (külön-külön vagy előre konfigurált készletek részeként értékesítve), és dízelbefecskendező tesztpadra kell telepíteni.

Főbb funkciók

• Külső vezérműtengely-szimuláció vezérműtengely nélküli szivattyúkhoz
• A szivattyúelemek szabályozott működtetése
• Integráció a standard dízelbefecskendező tesztpadokkal
• Moduláris konfiguráció különböző szivattyútípusokhoz

Moduláris rendszerkoncepció

A Cambox egy moduláris rendszer része, ahol minden alkalmazáshoz a komponensek egy meghatározott kombinációjára van szükség, beleértve:

• Cambox egység (9562-M1)
• Vezérműtengely alkatrészek (9564-A / B / C / E)
• Szivattyúspecifikus szerelőlapok (9562-A / B / C / D / E…)
• Rúd (9562-F / H / L) és vezetőrendszer (9562-G / R / I / LB) a fogasléc vezérléséhez
• Magasságállításhoz szükséges távtartó elemek (9562-M4 / M5)
• Szorító- és tengelykapcsoló alkatrészek (9478-BXS / 9680-A / 9576)

Ez lehetővé teszi, hogy ugyanazt az alapegységet több szivattyúkonfigurációhoz is lehessen igazítani.

Hogyan működik a rendszer

This allows controlled actuation of the pump elements and realistic testing conditions on a standard diesel injection test bench.

A Cambox rendszer ezt a mozgást a következőképpen reprodukálja:

• vezérműtengely-egység meghajtása
• mozgás továbbítása a szivattyúelemekhez
• lehetővé téve az állványok szabályozott mozgását egy rúdrendszeren keresztül

Ez a beállítás valósághű vizsgálati körülményeket tesz lehetővé egy szabványos dízelbefecskendező tesztpadon.

Moduláris magasság- és távtartó logika

A Cambox fix minimális magassággal van tervezve.

Mivel a szivattyú méretei az alkalmazástól függően változnak, távtartó elemek használhatók, amikor szükséges:

• a helyes mechanikai beállítás elérése
• a méretbeli különbségek kompenzálása
• biztosítsa a megfelelő működtetési geometriát

Ez lehetővé teszi a rendszer számára, hogy több szivattyúkonfigurációhoz is alkalmazkodjon.

Mikor válassza a 9562-M1-et?

Ez a megoldás akkor megfelelő, ha:

• vezérműtengely nélküli dízel befecskendező szivattyúk tesztelése
• több szivattyútípussal működik
• egyedi konfigurációk szükségesek
• rugalmasságra van szükség a műhelyműveletekben

Előre definiált konfigurációk elérhetők

Az általános alkalmazások beállításának egyszerűsítése érdekében előre definiált konfigurációk érhetők el:

Minden konfiguráció a 9562-M1 központi egységen alapul, amelyet meghatározott komponensekkel kombináltak.

Használati esetek

• Vezérműtengely nélküli befecskendező szivattyúk tesztelése
• Kalibrációs és diagnosztikai eljárások
• Dízelbefecskendezéses tesztpad integráció
• Többcélú műhelykörnyezetek

Anyag és kivitelezés

A Marbed 9562-M1 univerzális moduláris camboxot úgy fejlesztették ki, hogy egy moduláris és adaptálható rendszeren keresztül kiküszöbölje a konfiguráció bonyolultságát.

Öntöttvasból megmunkálva biztosítja a merevséget, a precizitást és a hosszú távú megbízhatóságot műhelykörnyezetben.

⚠️ Maga a 9562-M1 nem tartalmaz vezérműtengelyt.

Ez az alapmodul, és a szivattyúcsaládtól függően a megfelelő távtartókkal, lemezekkel és vezérműtengellyel kell kiegészíteni.

Főbb előnyök

• Univerzális talp többféle szivattyútípushoz
• Nagy merevség és méretpontosság (öntöttvas konstrukció)
• Kompatibilis a hagyományos dízel tesztpadokkal (Deteq, Bosch, Hartridge, Maktest…)
• Precíz mechanikai beállítás
• Teljesen moduláris és frissíthető rendszer
