Scatola modulare per il collaudo di pompe di iniezione diesel senza albero a camme

Sistema modulare Cambox Marbed 9562-M1

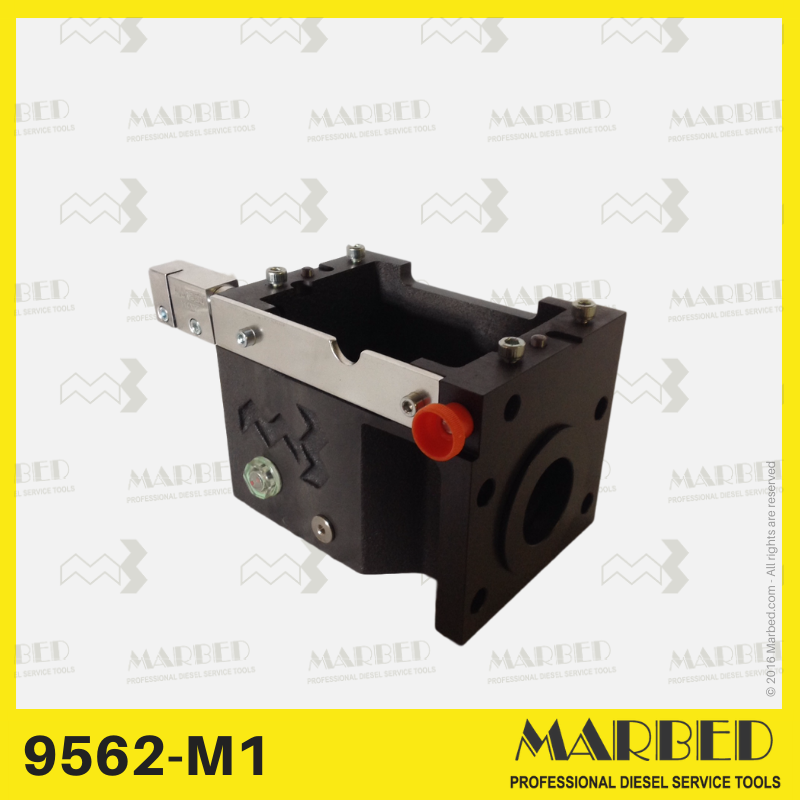

Il Marbed 9562-M1 è l'unità centrale di un sistema modulare Cambox progettato per il collaudo di pompe di iniezione diesel senza albero a camme.

Installed as an add-on to a diesel injection test bench, it acts as the mechanical interface between the test bench drive and the injection pump, allowing external camshaft actuation to be reproduced for pumps that do not include an internal camshaft.

Il sistema è configurato utilizzando componenti specifici a seconda del tipo di pompa, tra cui alberi a camme, piastre di montaggio, sistemi di aste ed elementi distanziatori.

It is not a standalone testing system and must be integrated with application-specific components to achieve the required configuration..

Cos'è questo prodotto

The Cambox is a mechanical interface between the test bench drive and the injection pump, allowing controlled external camshaft actuation during testing.

Ciò è necessario per i tipi di pompe in cui l'albero a camme non è integrato nel corpo della pompa, come molte pompe di iniezione in linea comunemente denominate in officina "sistemi di tipo PFR" (incluse PFR, PFM, PFE e varianti simili).

Importante: non si tratta di un sistema autonomo.

Il modello 9562-M1 non è un sistema di test completo.

Deve essere utilizzato insieme a componenti aggiuntivi (venduti singolarmente o come parte di kit preconfigurati) e installato su un banco prova per iniezioni diesel.

Funzioni chiave

• Simulazione esterna dell'albero a camme per pompe senza albero a camme
• Azionamento controllato degli elementi della pompa
• Integrazione con banchi prova standard per iniezioni diesel
• Configurazione modulare per diversi tipi di pompe

Concetto di sistema modulare

Cambox fa parte di un sistema modulare in cui ogni applicazione richiede una specifica combinazione di componenti, tra cui:

• Unità Cambox (9562-M1)
• Componenti dell'albero a camme (9564-A / B / C / E)
• Piastre di montaggio specifiche per la pompa (9562-A / B / C / D / E…)
• Asta (9562-F / H / L) e sistema di guida (9562-G / R / I / LB) per il controllo della cremagliera
• Elementi distanziatori per la regolazione dell'altezza (9562-M4 / M5)
• Componenti di serraggio e accoppiamento (9478-BXS / 9680-A / 9576)

Ciò consente di adattare la stessa unità base a molteplici configurazioni di pompe.

Come funziona il sistema

This allows controlled actuation of the pump elements and realistic testing conditions on a standard diesel injection test bench.

Il sistema Cambox riproduce questo movimento tramite:

• azionare un gruppo albero a camme
• trasmettere il movimento agli elementi della pompa
• che consente il movimento controllato della cremagliera tramite un sistema di aste

Questa configurazione consente di ottenere condizioni di prova realistiche su un banco prova standard per sistemi di iniezione diesel.

Logica modulare di altezza e spaziatura

La Cambox è progettata con un'altezza minima fissa.

Poiché le dimensioni della pompa variano a seconda dell'applicazione, è possibile utilizzare elementi distanziatori quando necessario per:

• ottenere un corretto allineamento meccanico
• compensare le differenze dimensionali
• garantire una geometria di attuazione adeguata

Ciò consente al sistema di adattarsi a molteplici configurazioni di pompe.

Quando scegliere il modello 9562-M1

Questa soluzione è adatta quando:

• collaudo di pompe di iniezione diesel senza albero a camme
• lavorare con diversi tipi di pompe
• sono necessarie configurazioni personalizzate
• La flessibilità è necessaria nelle operazioni di officina

Configurazioni predefinite disponibili

Per semplificare la configurazione delle applicazioni più comuni, sono disponibili configurazioni predefinite:

Ciascuna configurazione si basa sull'unità centrale 9562-M1 combinata con componenti specifici.

Casi d'uso

• Test delle pompe di iniezione senza albero a camme
• Procedure di calibrazione e diagnostica
• integrazione del banco prova per l'iniezione diesel
• Ambienti di workshop multi-applicazione

Materiali e costruzione

Il Marbed 9562-M1 Universal Modular Cambox è stato sviluppato per eliminare la complessità di configurazione grazie a un sistema modulare e adattabile.

Realizzato in ghisa, garantisce rigidità, precisione e affidabilità a lungo termine negli ambienti di officina.

⚠️ Il modello 9562-M1 non include l'albero a camme.

Si tratta del modulo base e deve essere completato con i distanziali, le piastre e l'albero a camme appropriati a seconda della famiglia di pompe.

Principali vantaggi

• Base universale per diversi tipi di pompe
• Elevata rigidità e precisione dimensionale (struttura in ghisa)
• Compatibile con i banchi prova diesel standard (Deteq, Bosch, Hartridge, Maktest…)
• Allineamento meccanico di precisione
• Sistema completamente modulare e aggiornabile
