カムシャフトレスディーゼル噴射ポンプ試験用モジュラーカムボックス

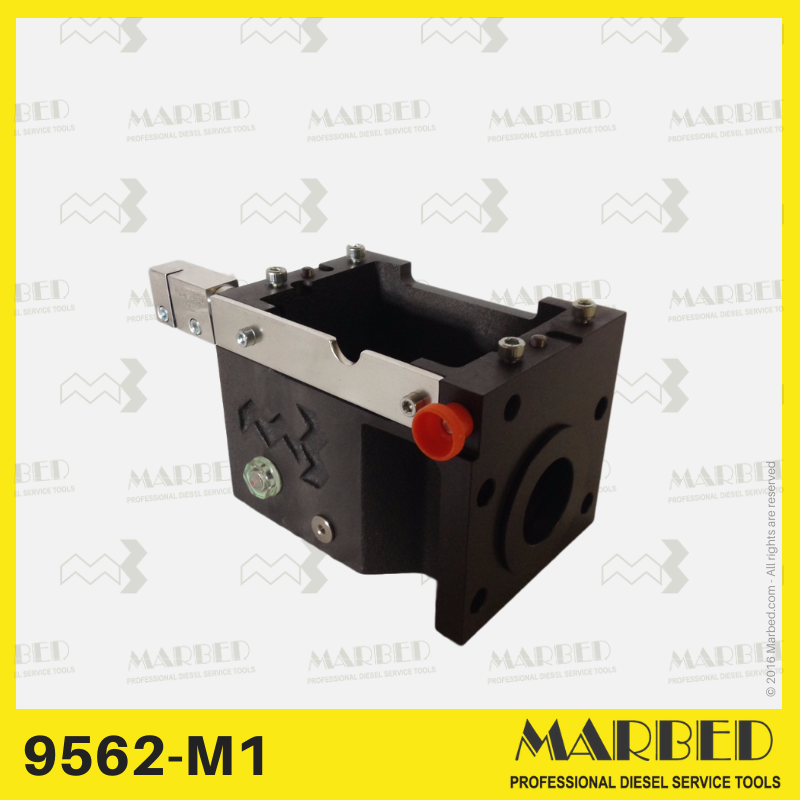

Marbed 9562-M1 モジュラーカムボックスシステム

Marbed 9562-M1は、カムシャフトレスディーゼル噴射ポンプの試験用に設計されたモジュール式カムボックスシステムのコアユニットです。

Installed as an add-on to a diesel injection test bench, it acts as the mechanical interface between the test bench drive and the injection pump, allowing external camshaft actuation to be reproduced for pumps that do not include an internal camshaft.

システムは、カムシャフト、取付プレート、ロッドシステム、スペーサー要素など、ポンプの種類に応じて専用のコンポーネントを使用して構成されます。

It is not a standalone testing system and must be integrated with application-specific components to achieve the required configuration..

この製品とは

The Cambox is a mechanical interface between the test bench drive and the injection pump, allowing controlled external camshaft actuation during testing.

これは、カムシャフトがポンプ本体に統合されていないポンプタイプ、例えば、整備工場用語で一般的に「PFRタイプ」システム（PFR、PFM、PFE、および類似のバリエーションを含む）と呼ばれる多くのインライン式噴射ポンプなどに必要です。

重要 – スタンドアロンシステムではありません

9562-M1は完全な試験システムではありません。

本製品は、追加コンポーネント（個別に販売されているもの、または事前構成済みのキットの一部として販売されているもの）と併用し、ディーゼル噴射試験ベンチに設置する必要があります。

主要機能

• カムシャフトレスポンプ用外部カムシャフトシミュレーション
• ポンプ要素の制御された作動
• 標準的なディーゼル噴射試験ベンチとの統合
• さまざまなポンプタイプに対応するモジュール構成

モジュール式システムコンセプト

Camboxはモジュール式システムの一部であり、各アプリケーションには以下のような特定のコンポーネントの組み合わせが必要です。

• カムボックスユニット（9562-M1）
• カムシャフト部品（9564-A / B / C / E）
• ポンプ専用取付プレート（9562-A / B / C / D / E…）
• ラック制御用ロッド（9562-F / H / L）およびガイドシステム（9562-G / R / I / LB）
• 高さ調整用スペーサー（9562-M4 / M5）
• クランプおよびカップリング部品（9478-BXS / 9680-A / 9576）

これにより、同じ基本ユニットを複数のポンプ構成に対応させることが可能になる。

システムの仕組み

This allows controlled actuation of the pump elements and realistic testing conditions on a standard diesel injection test bench.

Camboxシステムは、以下の方法でこの動きを再現します。

• カムシャフトアセンブリを駆動する
• ポンプ要素に運動を伝達する
• ロッドシステムを介してラックの動きを制御する

この構成により、標準的なディーゼル噴射試験ベンチ上で、現実的な試験条件を実現できます。

モジュール式の高さとスペーサーのロジック

Camboxは、最低高さが固定された設計になっています。

ポンプの寸法は用途によって異なるため、必要に応じてスペーサー要素を使用できます。

• 正しい機械的アライメントを実現する
• 寸法差を補正する
• 適切な作動ジオメトリを確保する

これにより、システムは複数のポンプ構成に対応できるようになります。

9562-M1を選ぶべきタイミング

このソリューションは、次のような場合に適しています。

• カムシャフトレスディーゼル噴射ポンプのテスト
• 複数のポンプタイプを扱う
• カスタム設定が必要です
• 作業場運営には柔軟性が必要だ

事前定義済みの構成が利用可能です

一般的なアプリケーションの設定を簡素化するために、事前定義された構成が用意されています。

各構成は、9562-M1コアユニットと特定のコンポーネントを組み合わせたものに基づいています。

ユースケース

• カムシャフトレス噴射ポンプのテスト
• 校正および診断手順
• ディーゼル噴射試験ベンチの統合
• 多用途ワークショップ環境

材料と構造

Marbed 9562-M1ユニバーサルモジュラーカムボックスは、モジュール式で適応性の高いシステムにより、構成の複雑さを解消するために開発されました。

鋳鉄から削り出されたこの製品は、作業場環境において、剛性、精度、そして長期的な信頼性を保証します。

⚠️ 9562-M1自体にはカムシャフトは含まれていません。

これは基本モジュールであり、ポンプの種類に応じて適切なスペーサー、プレート、カムシャフトを取り付けて完成させる必要があります。

主なメリット

• 複数のポンプタイプに対応する汎用ベース
• 高い剛性と寸法精度（鋳鉄製）
• 標準的なディーゼルエンジン試験ベンチ（Deteq、Bosch、Hartridge、Maktestなど）に対応しています。
• 精密な機械的アライメント
• 完全モジュール式でアップグレード可能なシステム
