Модульный распределительный узел для тестирования дизельных топливных насосов высокого давления без распределительного вала

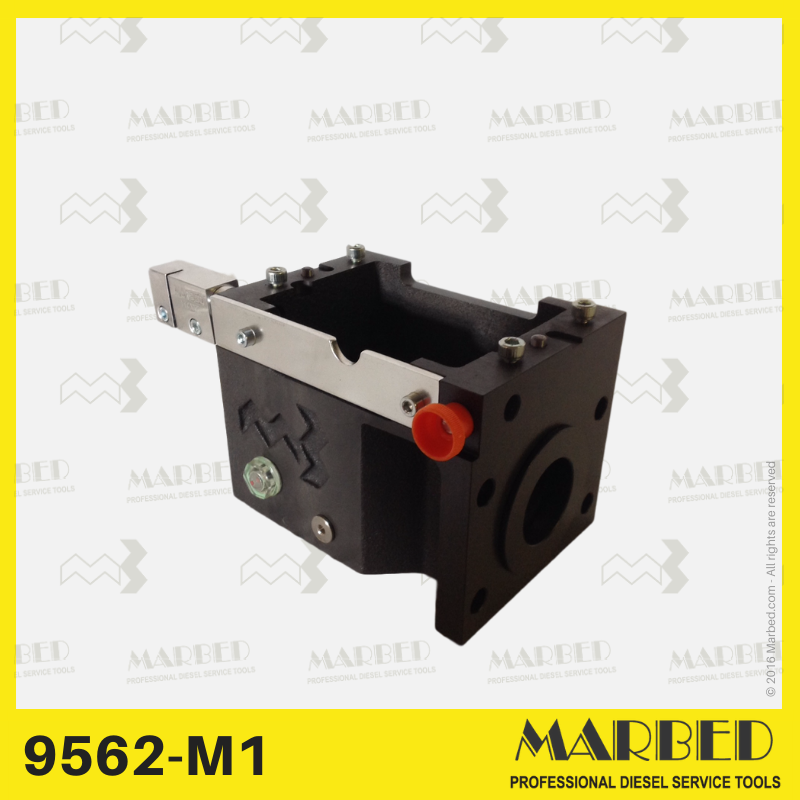

Модульная система распределительных коробок Marbed 9562-M1

Marbed 9562-M1 — это основной блок модульной системы Cambox, предназначенной для тестирования дизельных топливных насосов высокого давления без распределительного вала.

Installed as an add-on to a diesel injection test bench, it acts as the mechanical interface between the test bench drive and the injection pump, allowing external camshaft actuation to be reproduced for pumps that do not include an internal camshaft.

Система сконфигурирована с использованием специализированных компонентов в зависимости от типа насоса, включая распределительные валы, монтажные пластины, системы штоков и распорные элементы.

It is not a standalone testing system and must be integrated with application-specific components to achieve the required configuration..

Что представляет собой этот продукт?

The Cambox is a mechanical interface between the test bench drive and the injection pump, allowing controlled external camshaft actuation during testing.

Это необходимо для типов насосов, в которых распределительный вал не интегрирован в корпус насоса, например, для многих рядных топливных насосов высокого давления, которые в терминологии автомастерских обычно называют системами «типа PFR» (включая PFR, PFM, PFE и аналогичные варианты).

Важно – это не автономная система.

Модель 9562-M1 не является полноценной системой тестирования.

Его необходимо использовать совместно с дополнительными компонентами (продаваемыми по отдельности или в составе предварительно сконфигурированных комплектов) и устанавливать на испытательном стенде для дизельных двигателей.

Основные функции

• Моделирование внешнего распределительного вала для насосов без распределительного вала
• Управляемое управление элементами насоса
• Интеграция со стандартными стендами для испытаний дизельных систем впрыска.
• Модульная конфигурация для различных типов насосов

Концепция модульной системы

Cambox является частью модульной системы, где для каждого приложения требуется определенная комбинация компонентов, включая:

• Блок Cambox (9562-M1)
• Компоненты распределительного вала (9564-A / B / C / E)
• Специальные монтажные пластины для насосов (9562-A / B / C / D / E…)
• Стержень (9562-F / H / L) и направляющая система (9562-G / R / I / LB) для управления зубчатой рейкой.
• Проставочные элементы для регулировки высоты (9562-M4 / M5)
• Зажимные и соединительные компоненты (9478-BXS / 9680-A / 9576)

Это позволяет адаптировать один и тот же базовый блок к различным конфигурациям насосов.

Как работает система

This allows controlled actuation of the pump elements and realistic testing conditions on a standard diesel injection test bench.

Система Cambox воспроизводит это движение следующим образом:

• привод распределительного вала
• передача движения элементам насоса
• обеспечивая контролируемое перемещение стойки с помощью системы стержней

Данная установка позволяет проводить испытания в реалистичных условиях на стандартном стенде для проверки системы впрыска дизельного топлива.

Модульная логика высоты и распорок

Конструкция Cambox предусматривает фиксированную минимальную высоту.

Поскольку размеры насоса варьируются в зависимости от области применения, при необходимости можно использовать разделительные элементы для:

• обеспечить правильное механическое выравнивание
• компенсировать различия в размерах
• обеспечить правильную геометрию привода

Это позволяет системе адаптироваться к различным конфигурациям насосов.

Когда следует выбирать 9562-M1

Данное решение подходит в следующих случаях:

• тестирование дизельных топливных насосов без распределительного вала
• работа с различными типами насосов
• Требуется пользовательская настройка.
• В работе цеха необходима гибкость.

Доступны предустановленные конфигурации.

Для упрощения настройки распространенных приложений доступны предопределенные конфигурации:

Каждая конфигурация основана на базовом блоке 9562-M1 в сочетании с определенными компонентами.

Варианты использования

• Испытание безвальных топливных насосов высокого давления
• Процедуры калибровки и диагностики
• Интеграция испытательного стенда для дизельных двигателей
• Многофункциональные среды для проведения семинаров

Материалы и конструкция

Универсальный модульный ящик для хранения Marbed 9562-M1 был разработан для упрощения процесса настройки за счет модульной и адаптируемой системы.

Изготовленная из чугуна, она обеспечивает жесткость, точность и долговременную надежность в условиях цеха.

⚠️ В комплект поставки модели 9562-M1 не входит распределительный вал.

Это базовый модуль, который необходимо дополнить соответствующими проставками, пластинами и распределительным валом в зависимости от семейства насосов.

Основные преимущества

• Универсальное основание для насосов различных типов.
• Высокая жесткость и точность размеров (конструкция из чугуна)
• Совместим со стандартными стендами для испытания дизельных двигателей (Deteq, Bosch, Hartridge, Maktest…).
• Точное механическое выравнивание
• Полностью модульная и модернизируемая система.
