用于无凸轮轴柴油喷射泵测试的模块化凸轮箱

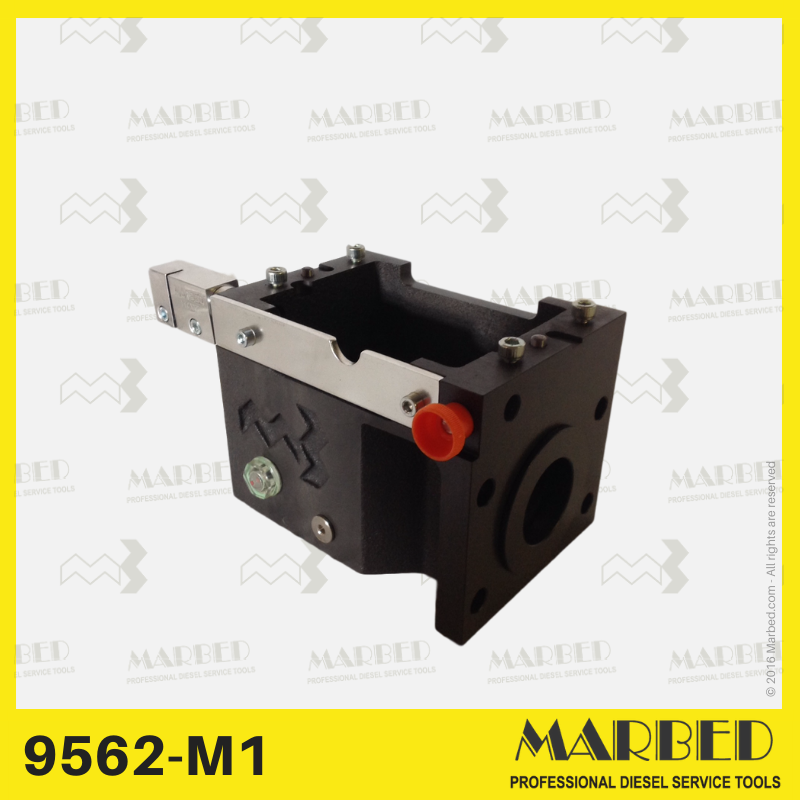

Marbed 9562-M1 模块化凸轮盒系统

Marbed 9562-M1 是模块化 Cambox 系统的核心单元，该系统设计用于测试无凸轮轴柴油喷射泵。

Installed as an add-on to a diesel injection test bench, it acts as the mechanical interface between the test bench drive and the injection pump, allowing external camshaft actuation to be reproduced for pumps that do not include an internal camshaft.

根据泵的类型，该系统采用专用组件进行配置，包括凸轮轴、安装板、杆系统和间隔元件。

It is not a standalone testing system and must be integrated with application-specific components to achieve the required configuration..

这款产品是什么

The Cambox is a mechanical interface between the test bench drive and the injection pump, allowing controlled external camshaft actuation during testing.

对于凸轮轴未集成到泵体中的泵类型，例如许多直列式喷油泵（在车间术语中通常被称为“PFR 型”系统，包括 PFR、PFM、PFE 和类似变体），这是必需的。

重要提示——这不是一个独立系统

9562-M1 不是一个完整的测试系统。

它必须与附加组件（单独出售或作为预配置套件的一部分）一起使用，并安装在柴油喷射试验台上。

主要功能

• 无凸轮轴泵的外部凸轮轴仿真
• 泵元件的受控驱动
• 与标准柴油喷射试验台集成
• 适用于不同类型泵的模块化配置

模块化系统概念

Cambox 是模块化系统的一部分，每个应用都需要特定的组件组合，包括：

• Cambox 单元（9562-M1）
• 凸轮轴组件（9564-A / B / C / E）
• 泵专用安装板（9562-A / B / C / D / E…）
• 用于齿条控制的杆（9562-F / H / L）和导向系统（9562-G / R / I / LB）
• 用于高度调节的垫片（9562-M4 / M5）
• 夹紧和连接组件（9478-BXS / 9680-A / 9576）

这样一来，同一个基本单元就可以适应多种泵配置。

系统工作原理

This allows controlled actuation of the pump elements and realistic testing conditions on a standard diesel injection test bench.

Cambox系统通过以下方式再现这种运动：

• 驱动凸轮轴组件
• 将运动传递给泵元件
• 通过杆系统实现对货架运动的可控控制

这种设置能够在标准的柴油喷射试验台上实现真实的测试条件。

模块化高度和间隔逻辑

Cambox 的设计具有固定的最低高度。

由于泵的尺寸因应用而异，因此在需要时可以使用间隔元件：

• 实现正确的机械对准
• 补偿尺寸差异
• 确保正确的驱动几何形状

这使得系统能够适应多种泵配置。

何时选择 9562-M1

此方案适用于以下情况：

• 测试无凸轮轴柴油喷射泵
• 与多种泵类型配合使用
• 需要自定义配置
• 车间运营需要灵活性

可用的预定义配置

为了简化常用应用程序的设置，提供了预定义的配置：

每种配置都是基于 9562-M1 核心单元，并结合特定组件。

用例

• 测试无凸轮轴喷油泵
• 校准和诊断程序
• 柴油喷射试验台集成
• 多应用研讨会环境

材料与结构

Marbed 9562-M1 通用模块化凸轮盒的开发旨在通过模块化和适应性强的系统消除配置复杂性。

采用铸铁加工而成，确保了在车间环境中的刚性、精度和长期可靠性。

⚠️ 9562-M1 本身不包含凸轮轴。

它是基本模块，必须根据泵系列的不同，配上相应的垫片、垫板和凸轮轴。

主要优势

• 适用于多种泵类型的通用底座
• 高刚性和尺寸精度（铸铁结构）
• 兼容标准柴油机测试台（Deteq、Bosch、Hartridge、Maktest…）
• 精确的机械对准
• 完全模块化和可升级的系统

技术特点
