Kotak Cam Modular untuk Pengujian Pompa Injeksi Diesel Tanpa Camshaft

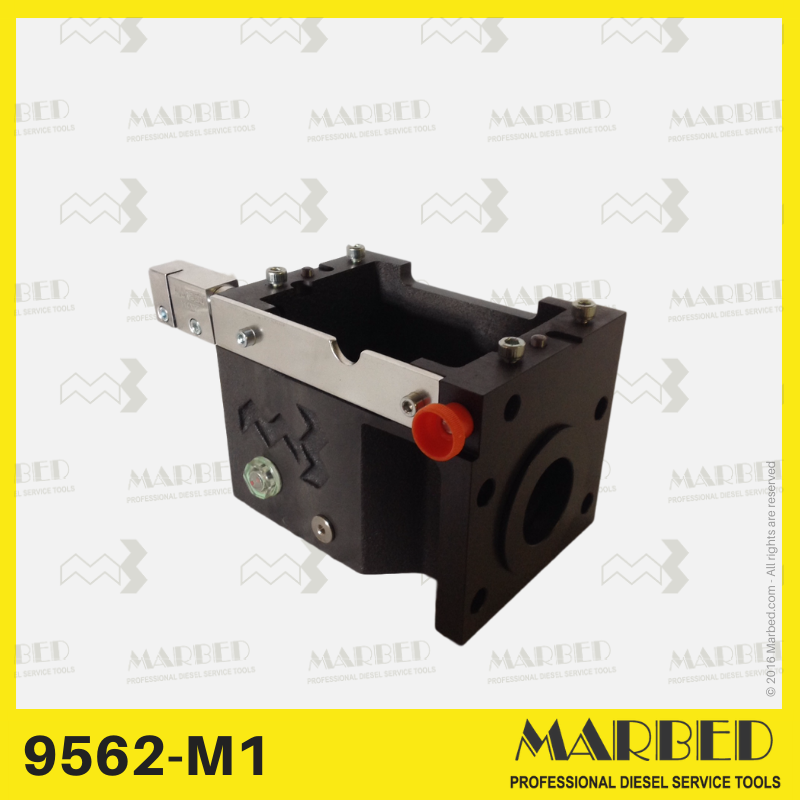

Sistem Cambox Modular Marbed 9562-M1

Marbed 9562-M1 adalah unit inti dari sistem Cambox modular yang dirancang untuk menguji pompa injeksi diesel tanpa poros bubungan.

Installed as an add-on to a diesel injection test bench, it acts as the mechanical interface between the test bench drive and the injection pump, allowing external camshaft actuation to be reproduced for pumps that do not include an internal camshaft.

Sistem ini dikonfigurasi menggunakan komponen khusus tergantung pada jenis pompa, termasuk poros bubungan, pelat pemasangan, sistem batang, dan elemen pengatur jarak.

It is not a standalone testing system and must be integrated with application-specific components to achieve the required configuration..

Apa produk ini?

The Cambox is a mechanical interface between the test bench drive and the injection pump, allowing controlled external camshaft actuation during testing.

Hal ini diperlukan untuk jenis pompa yang poros bubungannya tidak terintegrasi ke dalam badan pompa, seperti banyak pompa injeksi in-line yang umumnya disebut dalam terminologi bengkel sebagai sistem "tipe PFR" (termasuk PFR, PFM, PFE, dan varian serupa).

Penting – Bukan sistem yang berdiri sendiri

9562-M1 bukanlah sistem pengujian yang lengkap.

Perangkat ini harus digunakan bersama dengan komponen tambahan (dijual secara terpisah atau sebagai bagian dari kit yang telah dikonfigurasi sebelumnya) dan dipasang pada bangku uji injeksi diesel.

Fungsi utama

• Simulasi poros bubungan eksternal untuk pompa tanpa poros bubungan
• Pengoperasian elemen pompa yang terkontrol
• Integrasi dengan bangku uji injeksi diesel standar
• Konfigurasi modular untuk berbagai jenis pompa

Konsep sistem modular

Cambox merupakan bagian dari sistem modular di mana setiap aplikasi membutuhkan kombinasi komponen tertentu, termasuk:

• Unit Cambox (9562-M1)
• Komponen poros bubungan (9564-A / B / C / E)
• Pelat pemasangan khusus pompa (9562-A / B / C / D / E…)
• Batang (9562-F / H / L) dan sistem pemandu (9562-G / R / I / LB) untuk kontrol rak
• Elemen pengatur jarak untuk penyesuaian ketinggian (9562-M4 / M5)
• Komponen penjepit dan penyambung (9478-BXS / 9680-A / 9576)

Hal ini memungkinkan unit dasar yang sama untuk diadaptasi ke berbagai konfigurasi pompa.

Cara kerja sistem

This allows controlled actuation of the pump elements and realistic testing conditions on a standard diesel injection test bench.

Sistem Cambox mereproduksi gerakan ini dengan cara:

• menggerakkan rakitan poros bubungan
• mentransmisikan gerakan ke elemen pompa
• memungkinkan pergerakan rak yang terkontrol melalui sistem batang.

Pengaturan ini memungkinkan kondisi pengujian realistis pada bangku uji injeksi diesel standar.

Logika tinggi dan spasi modular

Cambox dirancang dengan tinggi minimum tetap.

Karena dimensi pompa bervariasi tergantung pada aplikasinya, elemen pengatur jarak dapat digunakan bila diperlukan untuk:

• mencapai keselarasan mekanis yang benar
• mengkompensasi perbedaan dimensi
• pastikan geometri aktuasi yang tepat

Hal ini memungkinkan sistem untuk beradaptasi dengan berbagai konfigurasi pompa.

Kapan memilih 9562-M1?

Solusi ini cocok ketika:

• pengujian pompa injeksi diesel tanpa poros bubungan
• bekerja dengan berbagai jenis pompa
• Konfigurasi khusus diperlukan.
• Fleksibilitas diperlukan dalam pengoperasian bengkel.

Konfigurasi yang telah ditentukan sebelumnya tersedia.

Untuk menyederhanakan pengaturan untuk aplikasi umum, konfigurasi yang telah ditentukan sebelumnya tersedia:

Setiap konfigurasi didasarkan pada unit inti 9562-M1 yang dikombinasikan dengan komponen-komponen tertentu.

Kasus penggunaan

• Pengujian pompa injeksi tanpa poros bubungan
• Prosedur kalibrasi dan diagnostik
• Integrasi bangku uji injeksi diesel
• Lingkungan lokakarya multi-aplikasi

Bahan dan konstruksi

Marbed 9562-M1 Universal Modular Cambox dikembangkan untuk menghilangkan kerumitan konfigurasi melalui sistem modular dan mudah beradaptasi.

Dibuat dari besi cor, alat ini memastikan kekakuan, presisi, dan keandalan jangka panjang di lingkungan bengkel.

⚠️ 9562-M1 sendiri tidak termasuk poros bubungan (camshaft).

Ini adalah modul dasar dan harus dilengkapi dengan spacer, pelat, dan camshaft yang sesuai tergantung pada jenis pompa.

Manfaat Utama

• Dudukan universal untuk berbagai jenis pompa
• Kekakuan tinggi dan akurasi dimensi (konstruksi besi cor)
• Kompatibel dengan bangku uji diesel standar (Deteq, Bosch, Hartridge, Maktest…)
• Penyelarasan mekanis yang tepat
• Sistem yang sepenuhnya modular dan dapat ditingkatkan.
