Modulaire Cambox voor het testen van dieselinjectiepompen zonder nokkenas

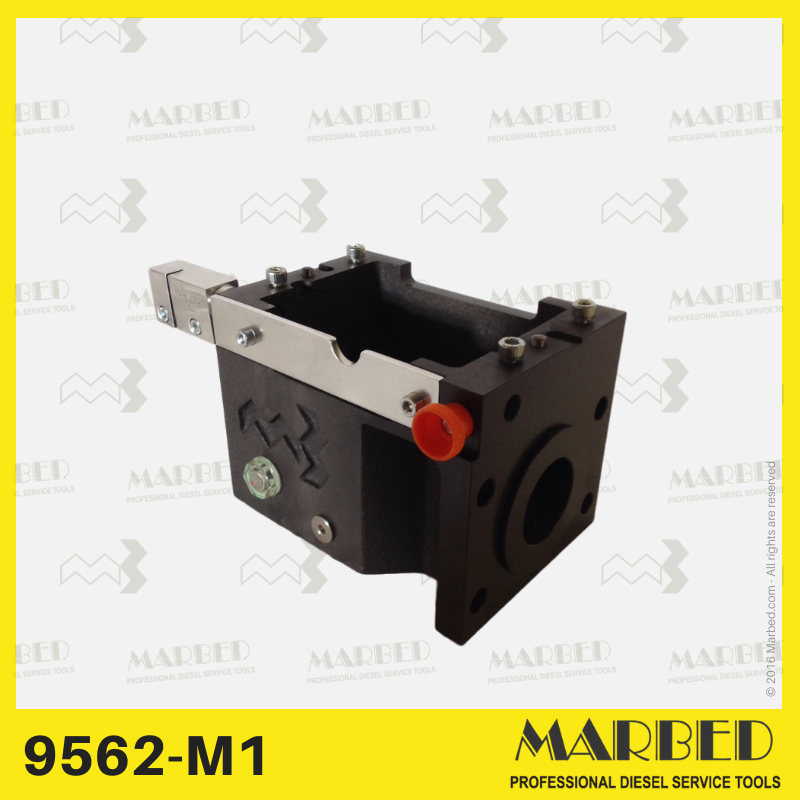

Marbed 9562-M1 modulair nokkensysteem

De Marbed 9562-M1 is de kerneenheid van een modulair Cambox-systeem, ontworpen voor het testen van dieselinjectiepompen zonder nokkenas.

Installed as an add-on to a diesel injection test bench, it acts as the mechanical interface between the test bench drive and the injection pump, allowing external camshaft actuation to be reproduced for pumps that do not include an internal camshaft.

Het systeem wordt geconfigureerd met behulp van specifieke componenten, afhankelijk van het pomptype, waaronder nokkenassen, montageplaten, stangsystemen en afstandhouders.

It is not a standalone testing system and must be integrated with application-specific components to achieve the required configuration..

Wat dit product is

The Cambox is a mechanical interface between the test bench drive and the injection pump, allowing controlled external camshaft actuation during testing.

Dit is nodig voor pomptypes waarbij de nokkenas niet in het pomphuis is geïntegreerd, zoals veel inline-injectiepompen die in de werkplaatsterminologie vaak worden aangeduid als "PFR-type" systemen (waaronder PFR, PFM, PFE en vergelijkbare varianten).

Belangrijk – Geen op zichzelf staand systeem

De 9562-M1 is geen compleet testsysteem.

Het moet worden gebruikt in combinatie met extra componenten (afzonderlijk verkrijgbaar of als onderdeel van voorgeconfigureerde kits) en worden geïnstalleerd op een dieselinjectietestbank.

Kernfuncties

• Externe nokkenassimulatie voor nokkenasloze pompen
• Gecontroleerde aansturing van pompelementen
• Integratie met standaard dieselinjectie-testbanken
• Modulaire configuratie voor verschillende pomptypes

Modulair systeemconcept

De Cambox maakt deel uit van een modulair systeem waarbij elke toepassing een specifieke combinatie van componenten vereist, waaronder:

• Cambox-eenheid (9562-M1)
• Nokkenasonderdelen (9564-A / B / C / E)
• Pompspecifieke montageplaten (9562-A / B / C / D / E…)
• Stang (9562-F / H / L) en geleidingssysteem (9562-G / R / I / LB) voor tandwielbesturing
• Afstandselementen voor hoogteverstelling (9562-M4 / M5)
• Klem- en koppelingscomponenten (9478-BXS / 9680-A / 9576)

Hierdoor kan dezelfde basiseenheid worden aangepast aan meerdere pompconfiguraties.

Hoe het systeem werkt

This allows controlled actuation of the pump elements and realistic testing conditions on a standard diesel injection test bench.

Het Cambox-systeem reproduceert deze beweging door:

• het aandrijven van een nokkenasconstructie
• het overbrengen van beweging naar de pompelementen
• waardoor gecontroleerde beweging van de stangen mogelijk is via een stangensysteem.

Deze opstelling maakt realistische testomstandigheden mogelijk op een standaard dieselinjectietestbank.

Modulaire hoogte- en afstandslogica

De Cambox is ontworpen met een vaste minimale hoogte.

Omdat de afmetingen van pompen variëren afhankelijk van de toepassing, kunnen afstandselementen worden gebruikt wanneer dit nodig is om:

• Zorg voor een correcte mechanische uitlijning.
• compenseren voor dimensionale verschillen
• Zorg voor een correcte aandrijfgeometrie.

Hierdoor kan het systeem zich aanpassen aan verschillende pompconfiguraties.

Wanneer moet je voor de 9562-M1 kiezen?

Deze oplossing is geschikt wanneer:

• Het testen van dieselinjectiepompen zonder nokkenas
• werken met meerdere pomptypes
• Aangepaste configuraties zijn vereist.
• Flexibiliteit is nodig bij de werking van de werkplaats.

Voorgedefinieerde configuraties beschikbaar

Om de installatie voor veelgebruikte toepassingen te vereenvoudigen, zijn er vooraf gedefinieerde configuraties beschikbaar:

Elke configuratie is gebaseerd op de 9562-M1 kerneenheid in combinatie met specifieke componenten.

Gebruiksvoorbeelden

• Testen van injectiepompen zonder nokkenas
• Kalibratie- en diagnostische procedures
• Integratie van een testbank voor dieselinjectie
• Workshopomgevingen voor meerdere toepassingen

Materiaal en constructie

De Marbed 9562-M1 universele modulaire cambox is ontwikkeld om de configuratiecomplexiteit te vereenvoudigen door middel van een modulair en aanpasbaar systeem.

Gemaakt van gietijzer, garandeert het stijfheid, precisie en langdurige betrouwbaarheid in werkplaatsomgevingen.

⚠️ De 9562-M1 zelf bevat geen nokkenas.

Dit is de basismodule en moet worden aangevuld met de juiste afstandhouders, platen en nokkenas, afhankelijk van de pompfamilie.

Belangrijkste voordelen

• Universele voet voor diverse pomptypes
• Hoge stijfheid en maatnauwkeurigheid (gietijzeren constructie)
• Compatibel met standaard dieseltestbanken (Deteq, Bosch, Hartridge, Maktest, enz.).
• Nauwkeurige mechanische uitlijning
• Volledig modulair en uitbreidbaar systeem

Technische kenmerken
