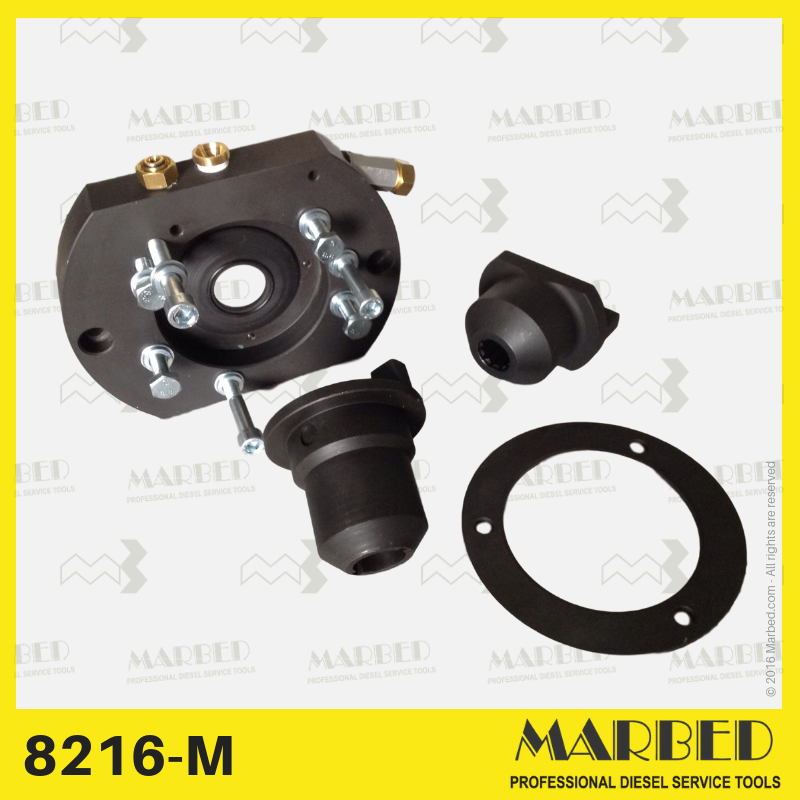

CR Pompaları CP3.4 (MAN) / CP2 / HP0 için Montaj ve Sürüş Seti – Harici Yağlama

Marbed 8216-M Montaj ve Sürüş Seti, harici yağlama gerektiren Bosch ve Denso Common Rail pompalarının test edilmesi ve bakımı için eksiksiz bir fikstür sistemidir.

CP3.4 (MAN), CP2 ve HP0 tipi pompalar için, orijinal Bosch geometrisi (Ø 107 mm pilot delik, Ø 130 mm cıvata dairesi, 8×M10 delik) kullanılarak tasarlanmıştır.

Set, mekanik merkezleme ve tahrik bağlantı fonksiyonlarını bir araya getirerek teknisyenin gerçek çalışma koşullarında harici yağ sirkülasyonuyla testler yapmasına olanak sağlıyor.

Temel Faydalar

• Bosch CP2 ve CP3.4 pompaları için OEM uyumlu geometri

• Benzer harici yağlama gereksinimleri olan HP0 pompalarını destekler

• Tek bir kitte entegre montaj ve sürüş fonksiyonları

• Harici yağ besleme ve dönüş bağlantısına hazır

• Mükemmel hizalamayı sağlar ve kuru çalışmayı önler

• Marbed beşikleri ve tezgah armatürleri ile uyumludur (9680-A, 9601, 9356-A)

Temel Özellikler

• Merkezleme deliği (pilot delik): Ø 107 mm

• Cıvata çemberi: Ø 130 mm – 8×M10 + 2×Ø11 yardımcı delikler

• Malzeme: İşlenmiş çelik, hassas zemin

• Yağlama portları: 3/8 GAZ girişi + 1/4 GAZ dönüşü (dişli dişi)

• Tahrik kaplini: harici yağlama pompaları için yağ geçirmez tip

• Dönme önleyici arayüz: Marbed beşikleriyle uyumludur

• Önerilen bağlantı: sete dahildir (yağ geçirmez)

Operasyonel Bağlam

8216-M seti, yalnızca yakıtla kendi kendini yağlayamayan pompaların test edilmesi için gereklidir.

Yağ besleme (3/8 GAZ) ve dönüş (1/4 GAZ) portları aracılığıyla harici bir devre, pompanın eksantrik mili ve namlu tertibatlarına sürekli yağlama sağlar.

Tahrik kaplini, test tezgahı şaftına mükemmel hizalama ve sıvı geçirmez bağlantı sağlar.

Bu konfigürasyon yüksek basınçlarda (2.000 bara kadar) aşınmayı ve hasarı önler.

Teknik Veriler

OEM Referansları

• Bosch 1 685 720 259 → CP3.4 (MAN)

• Bosch 1 685 720 260 → CP2

Uygulamalar / Motorlar

Kit İçeriği

• Montaj flanşı (Ø107 × Ø130 desen)

• Yağ geçirmez tahrik kaplinleri

• Yağ besleme ve dönüş bağlantı parçaları

• Merkezleme burçları ve donanımları

• Beşik montajı için dönme önleyici pimler

• Montaj cıvataları ve contaları
