Kit de montaje y accionamiento para bombas CR CP3.4 (MAN) / CP2 / HP0 – Lubricación externa con aceite
EAN: M8216-M
Part Number (SKU): 8216-MKit completo de montaje y accionamiento para bombas Common Rail CP3.4 (MAN), CP2 y HP0. Basado en las especificaciones de Bosch (diámetro del orificio piloto de 107 mm / diámetro del círculo de pernos de 130 mm), el conjunto garantiza una alineación perfecta y un funcionamiento seguro con lubricación externa de aceite durante las pruebas en banco.
El juego de montaje y conducción Marbed 8216-M es un sistema de fijación completo para probar y realizar mantenimiento a las bombas Common Rail de Bosch y Denso que requieren lubricación externa .
Está diseñado para bombas del tipo CP3.4 (MAN), CP2 y HP0 , utilizando la geometría original de Bosch (Ø 107 mm de diámetro interior del piloto, Ø 130 mm de círculo de pernos, 8 orificios M10).
El conjunto combina funciones de centrado mecánico y acoplamiento de accionamiento, permitiendo al técnico realizar pruebas en condiciones reales de trabajo con circulación de aceite externa.
Beneficios clave
Geometría compatible con OEM para bombas Bosch CP2 y CP3.4
Admite bombas HP0 con requisitos de lubricación externa similares
Funciones de montaje y conducción integradas en un solo kit
Listo para conexión de alimentación y retorno de aceite externo
Garantiza una alineación perfecta y evita el funcionamiento en seco.
Compatible con cunas y accesorios de banco Marbed (9680-A, 9601, 9356-A)
Características principales
Orificio de centrado (orificio piloto): Ø 107 mm
Círculo de pernos: Ø 130 mm – 8×M10 + 2×Ø11 agujeros auxiliares
Material: acero mecanizado, rectificado con precisión
Puertos de lubricación: Entrada de GAS 3/8 + retorno de GAS 1/4 (rosca hembra)
Acoplamiento de accionamiento: tipo hermético al aceite para bombas de lubricación externas
Interfaz antirrotación: compatible con cunas Marbed
Acoplamiento recomendado: incluido en el conjunto (estanco al aceite)
Contexto operativo
El conjunto 8216-M es esencial para probar bombas que no pueden autolubricarse solo con combustible.
A través de los puertos de alimentación de aceite (3/8 GAS) y de retorno (1/4 GAS), un circuito externo proporciona lubricación continua a los conjuntos de árbol de levas y cilindro de la bomba.
El acoplamiento de accionamiento garantiza una alineación perfecta y una conexión hermética al eje del banco de pruebas.
Esta configuración evita rayaduras y daños a altas presiones (hasta 2000 bar).
Datos técnicos
| Parámetro | Especificación |
| Orificio de centrado (orificio piloto) | Ø 107 mm |
| Diámetro del círculo de pernos | Ø 130 mm |
| Orificios de montaje | 8×M10 + 2×Ø11 |
| Altura de centrado | 125 mm (estándar Bosch) |
| Material | Acero mecanizado |
| Puerto de alimentación de aceite | 3/8 GAS (BSP hembra) |
| Puerto de retorno de aceite | 1/4 GAS (BSP hembra) |
| Tipo de acoplamiento | Marbed 8216-G (hermético al aceite) |
| Antirrotación | Compatible con cunas Marbed |
| Bombas compatibles | Bosch CP3.4 (MAN), CP2, Denso HP0 |
Referencias OEM
Bosch 1 685 720 259 → CP3.4 (MAN)
Bosch 1 685 720 260 → CP2
Aplicaciones / Motores
| Tipo de bomba | Motores típicos | Marcas OEM | Tipo de lubricación |
| Bosch CP2 | CAT C6.6 / C4.4, Cummins ISB 5.9, Komatsu SAA6D102 | Oruga, Cummins, Komatsu | Alimentación externa de aceite |
| Bosch CP3.4 | MAN D20/D26 (Euro 5-6), Neoplan Cityliner, TGX/TGS | Camiones/Autobuses MAN | Alimentación externa de aceite |
| HP0 | Toyota Hino, Komatsu 6D, Caterpillar C7 | Hino, Komatsu Industrials | Alimentación externa de aceite |

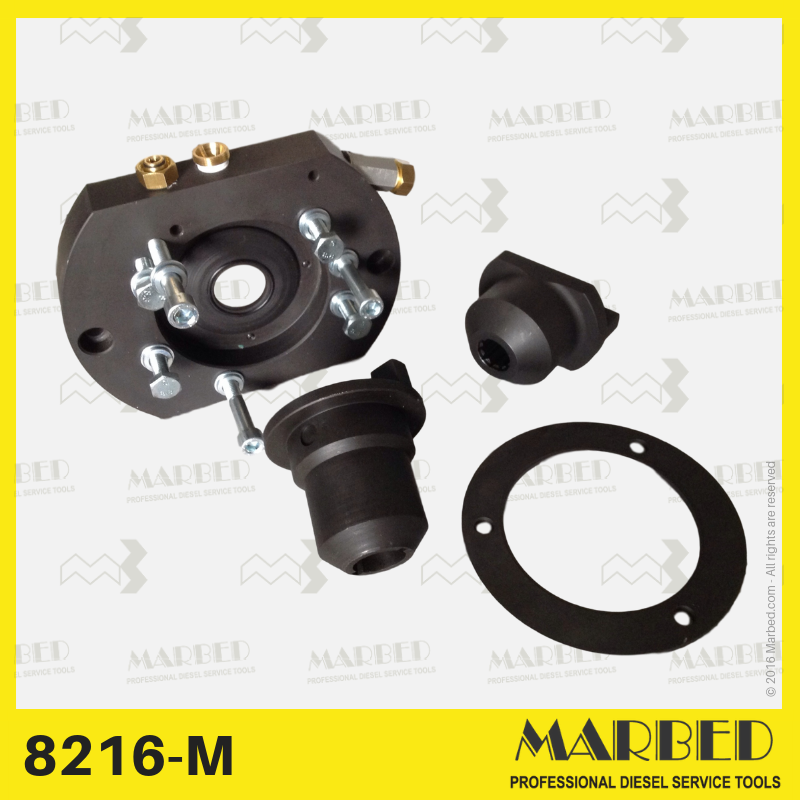

Contenido del kit
Brida de montaje (patrón Ø107 × Ø130)
Acoplamientos de transmisión estancos al aceite
Conexiones de alimentación y retorno de aceite
Casquillos de centrado y herrajes
Pasadores antirrotación para montaje en cuna
Pernos y juntas de montaje
Preguntas frecuentes
P1: ¿Por qué es necesaria la lubricación con aceite externo?
→ Las bombas CP3.4, CP2 y HP0 no se autolubrican con combustible y requieren circulación de aceite para proteger los componentes internos.
P2: ¿Qué banco es compatible?
→ EPS 815 / KMA Box / CRS 845 o cualquier banco con soporte de cuna Marbed (altura 125 mm).
P3: ¿Puede el 8216-M funcionar con otras bombas?
→ Sí, para cualquier bomba CR con patrón de montaje idéntico (Ø107 / Ø130 – 8×M10).
Q4: ¿Está incluido el acoplamiento hermético al aceite?
→ Sí, se suministran como parte del kit.
