Szerelő- és hajtókészlet CR CP3.4 (MAN) / CP2 / HP0 szivattyúkhoz – Külső olajkenés

A Marbed 8216-M szerelő- és meghajtókészlet egy komplett rögzítőrendszer a külső kenést igénylő Bosch és Denso Common Rail szivattyúk teszteléséhez és szervizeléséhez.

CP3.4 (MAN), CP2 és HP0 típusú szivattyúkhoz tervezték, az eredeti Bosch geometriát használva (Ø 107 mm előfúrás, Ø 130 mm csavarkör, 8×M10 furat).

A készlet mechanikus központosítási és hajtáskapcsolási funkciókat ötvöz, lehetővé téve a technikus számára, hogy valós munkakörülmények között, külső olajkeringetéssel végezzen teszteket.

Főbb előnyök

• OEM-kompatibilis geometria Bosch CP2 és CP3.4 szivattyúkhoz

• Támogatja a hasonló külső kenési igényű HP0 szivattyúkat

• Integrált szerelési és vezetési funkciók egyetlen készletben

• Külső olajbetáplálásra és -visszatérő csatlakozásra előkészítve

• Tökéletes illesztést biztosít és megakadályozza a száraz működést

• Kompatibilis a Marbed bölcsőkkel és padrögzítőkkel (9680-A, 9601, 9356-A)

Főbb jellemzők

• Központosító furat (előfúrás): Ø 107 mm

• Csavarkör: Ø 130 mm – 8×M10 + 2×Ø11 segédfurat

• Anyag: Megmunkált acél, precíziós köszörülés

• Kenőcsatlakozók: 3/8 GÁZ bemenet + 1/4 GÁZ visszatérő (menetes belső menet)

• Hajtóműtengely-kapcsoló: olajtömör típus külső kenésű szivattyúkhoz

• Elfordulásgátló csatlakozófelület: kompatibilis a Marbed bölcsőkkel

• Ajánlott tengelykapcsoló: a készlet tartalmazza (olajtömör)

Működési kontextus

A 8216-M készlet elengedhetetlen az olyan szivattyúk teszteléséhez, amelyek nem képesek önkenni csak üzemanyaggal.

Az olajbetápláló (3/8 GAS) és visszatérő (1/4 GAS) nyílásokon keresztül egy külső áramkör folyamatos kenést biztosít a szivattyú vezérműtengely- és hengeregységeinek.

A hajtótengely-kapcsoló tökéletes illesztést és folyadéktömör csatlakozást biztosít a tesztpad tengelyéhez.

Ez a konfiguráció megakadályozza a karcolódást és a károsodást nagy nyomáson (akár 2000 bar).

Műszaki adatok

OEM referenciák

• Bosch 1 685 720 259 → CP3.4 (MAN)

• Bosch 1 685 720 260 → CP2

Alkalmazások / Motorok

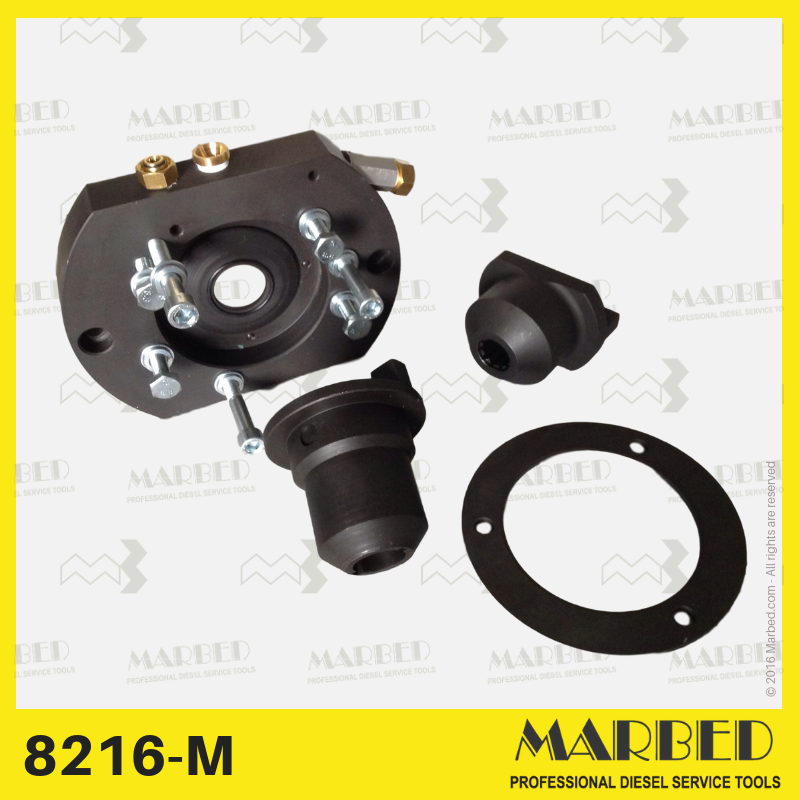

A készlet tartalma

• Szerelőkarima (Ø107 × Ø130 minta)

• Olajtömör hajtótengelykapcsolók

• Olajadagoló és -visszavezető szerelvények

• Központosító perselyek és szerelvények

• Forgásgátló csapok a bölcsőhöz való rögzítéshez

• Rögzítőcsavarok és tömítések
