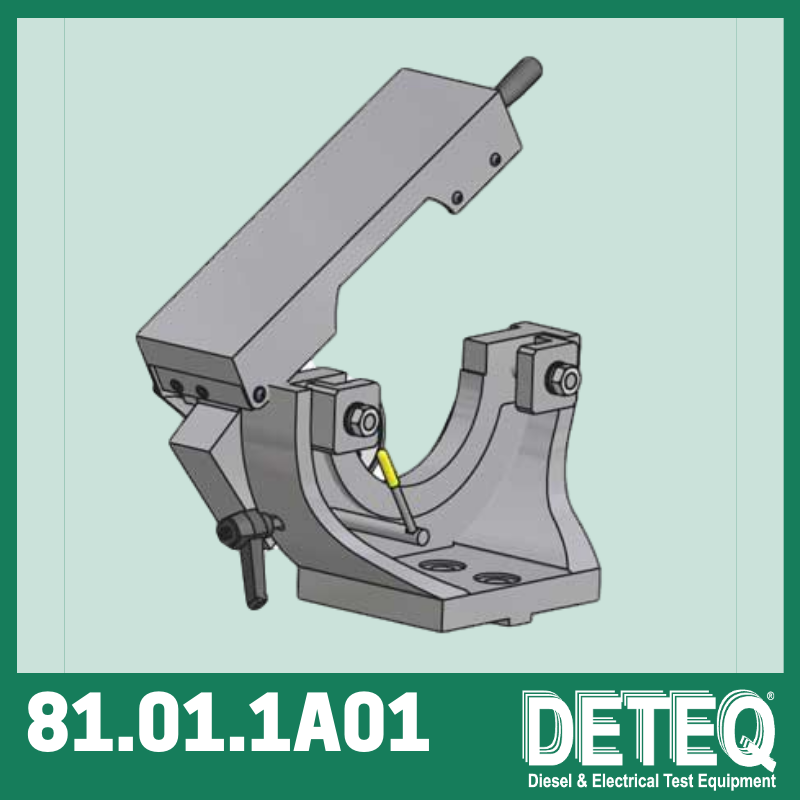

Açısal Pozisyon Okuyuculu Dijital Pompa Zamanlama Braketi

Açısal Pozisyon Okuyuculu DETEQ 81.01.1A01 Dijital Pompa Zamanlama Braketi, herhangi bir ISO4008 uyumlu dizel test tezgahının elektronik olarak yönetilen enjeksiyon pompalarının açısal pozisyonunu kontrol etmesini ve ölçmesini sağlayan yüksek hassasiyetli bir montaj aparatıdır.

Bosch VP44/VR30, Delphi DP210/EPIC ve Denso ECD-V3/V4/V5 pompaları gibi enjeksiyonun eksantrik mili açısal konumuna göre yapıldığı sistemler için önemlidir.

Entegre okuyucu 0,01° açısal çözünürlük sağlayarak dijital test sırasında hassas senkronizasyon sağlar.

Temel Faydalar

• Elektronik olarak kontrol edilen dizel pompa testleri için herhangi bir ISO4008 test tezgahını yükseltir

• Eksantrik mili açısal konum geri bildirimine dayalı enjeksiyon kontrolünü etkinleştirir

• Pompanın tezgahtan dönme veya faz kaybı olmadan bağlantısının kesilmesine olanak tanır

• Kullanıma hazır, hassas işlenmiş dökme demir aksam

• Diğer yükseklikler ve kılavuz boyutları için isteğe bağlı ara parçalarla standart Bosch arayüzü (125 mm / 20 mm)

Temel Özellikler

• 0,01° hassasiyetli elektronik açı okuyucu

• Çift yarım bağlantı, zamanlama ayarlandıktan sonra pompa eksantrik mili sabitlendikten sonra tahrik milini döndürmeden güvenli bir şekilde ayırmaya olanak tanır

• Dönen bileşenleri izole eden manyetik güvenlik kapağı

• Çeşitli tezgah konfigürasyonları için isteğe bağlı ara parçalarla uyarlanabilir montaj tabanı

Operasyonel Fonksiyonlar

• Dijital enjeksiyon kontrolü sırasında pompa eksantrik mili açısal konumunu ölçer ve referans alır

• Dişli kayış ve kasnak aracılığıyla dönüşü açısal okuyucuya aktarır

• ERT45R kontrol simülatörü ile hassas zamanlama ayarına olanak tanır

• İki parçalı bağlantı sistemi sayesinde ayarlanan zamanlama açısını değiştirmeden pompanın çıkarılmasına olanak tanır

• ISO4008 geometrisine göre inşa edilmiş herhangi bir test tezgahıyla uyumludur

Teknik Veriler

Kullanım Örnekleri

• Dizel enjeksiyon pompası kalibrasyonu ve testi

• Elektronik pompa zamanlaması doğrulaması

• Dijital pompa kontrol sistemleri için test tezgahı yükseltmesi

• OEM ve satış sonrası Ar-Ge uygulamaları

Kit İçeriği

Kullanıma hazır montaj olarak teslim edilir, şunları içerir:

• Montaj braketi

• Kayış ve kasnak tahrikli açısal konum okuyucu

• Yapılandırma kitlerine dahil yarım bağlantı için çıkarıcı
