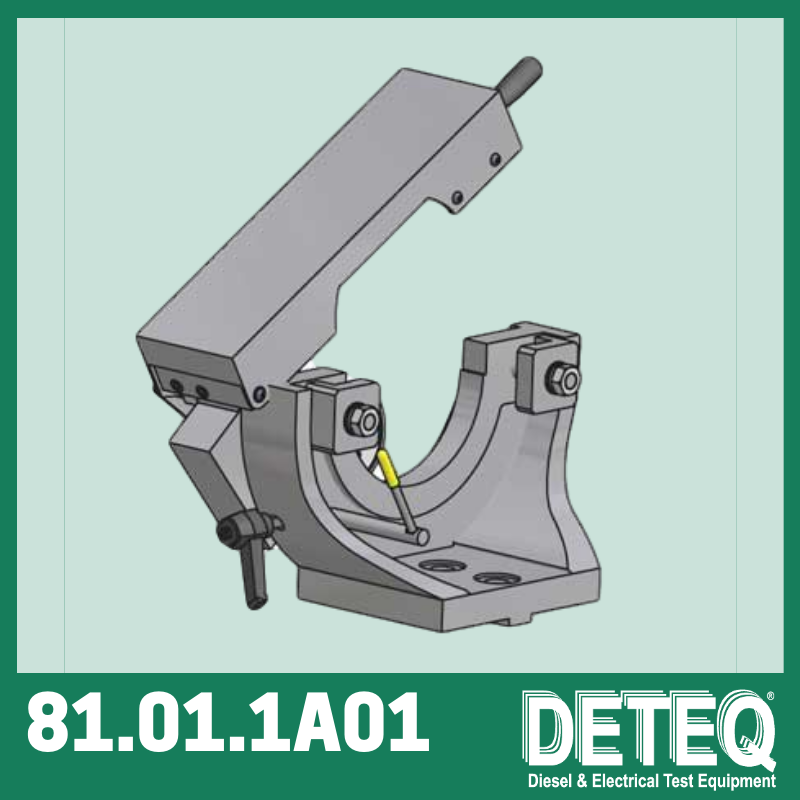

براکت زمانبندی پمپ دیجیتال با قرائتگر موقعیت زاویهای
EAN: IP006620
Part Number (SKU): 81.01.1A01هر میز تست دیزل ISO4008 را به یک سیستم آماده دیجیتال برای آزمایش پمپهای تزریق کنترلشده الکترونیکی تبدیل میکند که در آن زمانبندی تزریق به موقعیت زاویهای میل بادامک پمپ ارجاع داده میشود.
براکت زمانبندی پمپ دیجیتال DETEQ 81.01.1A01 با قابلیت خواندن موقعیت زاویهای، یک وسیله نصب با دقت بالا است که هر میز تست دیزل مطابق با ISO4008 را قادر میسازد تا موقعیت زاویهای پمپهای تزریق الکترونیکی را کنترل و اندازهگیری کند.
این امر برای سیستمهایی که پاشش سوخت به موقعیت زاویهای میل بادامک ارجاع داده میشود، مانند پمپهای Bosch VP44/VR30، Delphi DP210/EPIC و Denso ECD-V3/V4/V5 ضروری است.
خواننده یکپارچه وضوح زاویهای 0.01 درجه را فراهم میکند و همگامسازی دقیق را در طول آزمایش دیجیتال تضمین میکند.
مزایای کلیدی
ارتقاء هر میز تست ISO4008 برای تست پمپ دیزل با کنترل الکترونیکی
کنترل تزریق را بر اساس بازخورد موقعیت زاویهای میل بادامک فعال میکند
امکان جدا کردن پمپ از میز کار بدون چرخش یا قطع فاز
مجموعه چدنی آماده به کار، ماشینکاری دقیق
رابط استاندارد بوش (125 میلیمتر / 20 میلیمتر) با فاصلهدهندههای اختیاری برای ارتفاعها و اندازههای راهنمای دیگر
ویژگیهای کلیدی
زاویه خوان الکترونیکی با دقت 0.01 درجه
نیمکوپلینگ دوگانه امکان جداسازی ایمن را بدون چرخاندن محور محرک، پس از محکم کردن میل بادامک پمپ پس از تنظیم زمانبندی، فراهم میکند.
پوشش ایمنی مغناطیسی که اجزای چرخان را جدا میکند
پایه نصب قابل تنظیم با فاصله دهنده های اختیاری برای پیکربندی های مختلف میز
توابع عملیاتی
موقعیت زاویهای میل بادامک پمپ را در طول کنترل تزریق دیجیتال اندازهگیری و مرجع قرار میدهد.
چرخش را از طریق تسمه و قرقره دندانه دار به دستگاه خواننده زاویه دار منتقل می کند
تنظیم دقیق زمانبندی را با شبیهساز کنترل ERT45R امکانپذیر میکند
به لطف سیستم کوپلینگ دو قسمتی، امکان برداشتن پمپ بدون تغییر زاویه زمانبندی تنظیمشده وجود دارد.
سازگار با هر میز آزمایشی که با هندسه ISO4008 ساخته شده است
دادههای فنی
| پارامتر | ارزش |
| ارتفاع مرکزی | ۱۲۵ میلیمتر (استاندارد بوش)؛ فاصلهدهندههای اختیاری برای ارتفاعهای دیگر |
| عرض راهنما | 20 میلیمتر (استاندارد بوش)؛ سایر اندازهها نیز موجود است |
| وضوح زاویهای | ۰.۰۱ درجه |
| ساخت و ساز | چدن، ماشینکاری دقیق |
| سازگاری | میزهای آزمایش ISO4008 |
| ایمنی | پوشش قفل مغناطیسی |
| کوپلینگ | اتصال دو قسمتی که امکان جدا کردن پمپ بدون چرخش را فراهم میکند |
موارد استفاده
کالیبراسیون و تست پمپ تزریق دیزل
تأیید زمانبندی پمپ الکترونیکی
ارتقاء میز آزمایش برای سیستمهای کنترل پمپ دیجیتال
کاربردهای تحقیق و توسعه OEM و پس از فروش
محتویات کیت
به صورت یک مجموعه آماده برای استفاده ارائه میشود، شامل:
براکت نصب
قرائتگر موقعیت زاویهای با محرک تسمه و قرقره
استخراجکننده برای نیمکوپلینگ موجود در کیتهای پیکربندی
سوالات متداول
سوال ۱: وظیفه قرائتگر موقعیت زاویهای چیست؟
این دستگاه زاویه میل بادامک پمپ را برای همگامسازی زمانبندی تزریق در طول آزمایش سیستمهای دیزلی با کنترل الکترونیکی اندازهگیری میکند.
س ۲: آیا میتوان پمپ را بدون از دست دادن مرجع زمانبندی آن جدا کرد؟
بله. سیستم کوپلینگ دوگانه اجازه میدهد تا پمپ بدون چرخاندن محور محرک، پس از قفل شدن میل بادامک در موقعیت خود، جدا شود.
سوال ۳: آیا نیاز به اصلاح میز آزمایش دارد؟
خیر. این براکت مستقیماً روی میزهای مطابق با استاندارد ISO4008 (ارتفاع مرکزی ۱۲۵ میلیمتر / ارتفاع راهنمای ۲۰ میلیمتر) نصب میشود و میتوان آن را با استفاده از فاصلهدهندههای اختیاری تنظیم کرد.
Q4: کدام پمپ ها پشتیبانی می شوند؟
تمام پمپهای دیزل با کنترل الکترونیکی و مرجع زاویهای، شامل Bosch VP44/VR30، Delphi DP210/EPIC و Denso ECD-V3/V4/V5.
Q5: چه چیزی آن را از یک براکت مکانیکی استاندارد متفاوت میکند؟
برخلاف تکیهگاههای فلنجدار استاندارد، این پایه دارای بازخورد زاویهای و یک سیستم کوپلینگ است که برای حفظ دقیق فاز در طول آزمایش دیجیتال طراحی شده است.
