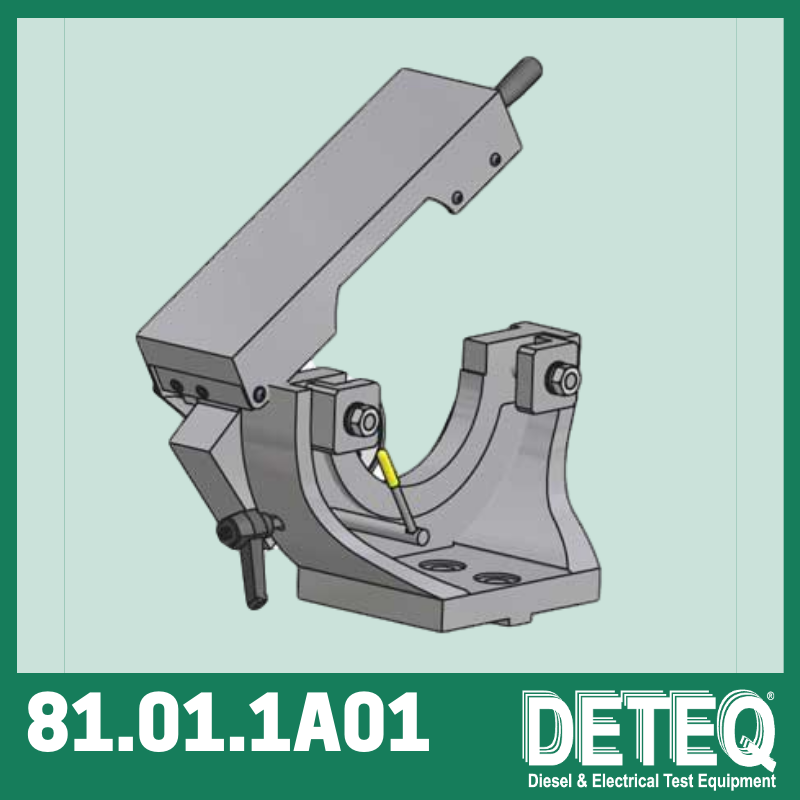

Suporte de sincronização de bomba digital com leitor de posição angular

O suporte de sincronização de bomba digital DETEQ 81.01.1A01 com leitor de posição angular é um dispositivo de montagem de alta precisão que permite que qualquer bancada de teste de diesel compatível com ISO4008 controle e meça a posição angular de bombas de injeção gerenciadas eletronicamente.

É essencial para sistemas onde a injeção é referenciada à posição angular do eixo de comando , como bombas Bosch VP44/VR30, Delphi DP210/EPIC e Denso ECD-V3/V4/V5.

O leitor integrado fornece uma resolução angular de 0,01°, garantindo sincronização precisa durante testes digitais.

Principais benefícios

• Atualiza qualquer banco de teste ISO4008 para testes de bombas diesel controladas eletronicamente

• Permite o controle da injeção com base no feedback da posição angular do eixo de comando

• Permite a desconexão da bomba da bancada sem rotação ou perda de fase

• Conjunto de ferro fundido usinado com precisão, pronto para uso

• Interface Bosch padrão (125 mm / 20 mm) com espaçadores opcionais para outras alturas e tamanhos de guia

Principais características

• Leitor angular eletrônico com precisão de 0,01°

• O acoplamento duplo permite o desengate seguro sem girar o eixo de transmissão, após ter fixado o eixo de comando da bomba após o ajuste do tempo

• Tampa de segurança magnética isolando componentes rotativos

• Base de montagem adaptável com espaçadores opcionais para várias configurações de bancada

Funções operacionais

• Mede e referencia a posição angular do eixo de comando da bomba durante o controle de injeção digital

• Transfere a rotação para o leitor angular por meio de correia dentada e polia

• Permite ajuste preciso de tempo com o simulador de controle ERT45R

• Permite a remoção da bomba sem alterar o ângulo de sincronização definido, graças ao sistema de acoplamento de duas partes

• Compatível com qualquer bancada de teste construída com geometria ISO4008

Dados técnicos

Casos de uso

• Calibração e teste de bomba injetora diesel

• Verificação eletrônica do tempo da bomba

• Atualização de bancada de teste para sistemas de controle de bombas digitais

• Aplicações de P&D OEM e de pós-venda

Conteúdo do kit

Entregue como um conjunto pronto para uso , incluindo:

• Suporte de montagem

• Leitor de posição angular com acionamento por correia e polia

• Extrator para o meio-acoplamento incluído nos kits de configuração
