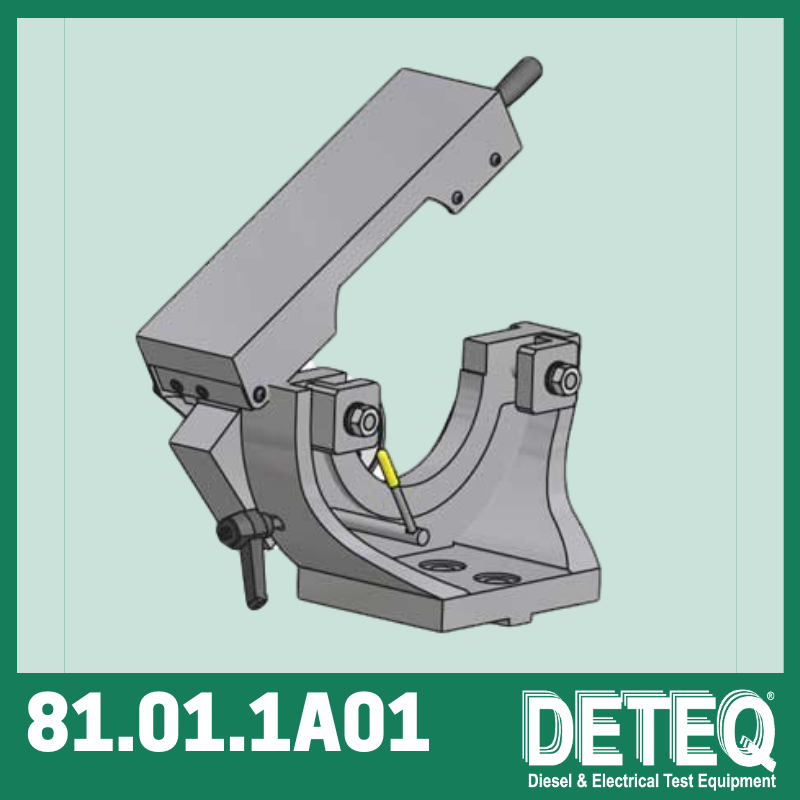

각도 위치 판독기가 있는 디지털 펌프 타이밍 브라켓

각도 위치 판독기가 장착된 DETEQ 81.01.1A01 디지털 펌프 타이밍 브라켓은 ISO4008을 준수하는 모든 디젤 테스트 벤치에서 전자적으로 관리되는 분사 펌프의 각도 위치를 제어하고 측정할 수 있는 고정밀 장착 고정 장치입니다.

Bosch VP44/VR30, Delphi DP210/EPIC, Denso ECD-V3/V4/V5 펌프와 같이 분사가 캠축 각도 위치를 기준으로 하는 시스템에 필수적입니다.

통합 리더기는 0.01°의 각도 분해능을 제공하여 디지털 테스트 중 정확한 동기화를 보장합니다.

주요 이점

• 전자 제어 디젤 펌프 테스트를 위해 모든 ISO4008 테스트 벤치를 업그레이드합니다.

• 캠축 각도 위치 피드백을 기반으로 분사 제어를 가능하게 합니다.

• 회전이나 위상 손실 없이 벤치에서 펌프 분리가 가능합니다.

• 즉시 사용 가능한 정밀 가공 주철 조립

• 다른 높이 및 가이드 크기에 대한 옵션 스페이서가 포함된 표준 Bosch 인터페이스(125mm/20mm)

주요 특징

• 0.01° 정밀도의 전자 각도 판독기

• 듀얼 하프 커플링은 타이밍이 설정된 후 펌프 캠 샤프트를 고정한 후 드라이브 샤프트를 회전시키지 않고도 안전하게 분리할 수 있도록 합니다.

• 회전 부품을 분리하는 자석 안전 커버

• 다양한 벤치 구성을 위한 옵션 스페이서가 있는 적응형 장착 베이스

운영 기능

• 디지털 분사 제어 중 펌프 캠축 각도 위치를 측정하고 참조합니다.

• 톱니 벨트와 풀리를 통해 회전을 각도 판독기로 전달합니다.

• ERT45R 제어 시뮬레이터를 사용하여 정밀한 타이밍 조정이 가능합니다.

• 2부 커플링 시스템 덕분에 설정된 타이밍 각도를 변경하지 않고도 펌프 제거가 가능합니다.

• ISO4008 형상에 따라 제작된 모든 테스트 벤치와 호환 가능

기술 데이터

사용 사례

• 디젤 분사 펌프 교정 및 테스트

• 전자 펌프 타이밍 검증

• 디지털 펌프 제어 시스템을 위한 테스트 벤치 업그레이드

• OEM 및 애프터마켓 R&D 애플리케이션

키트 내용

다음을 포함하여 바로 사용 가능한 조립품 으로 제공됩니다.

• 장착 브래킷

• 벨트 및 풀리 구동이 있는 각도 위치 판독기

• 구성 키트에 포함된 하프 커플링용 추출기
