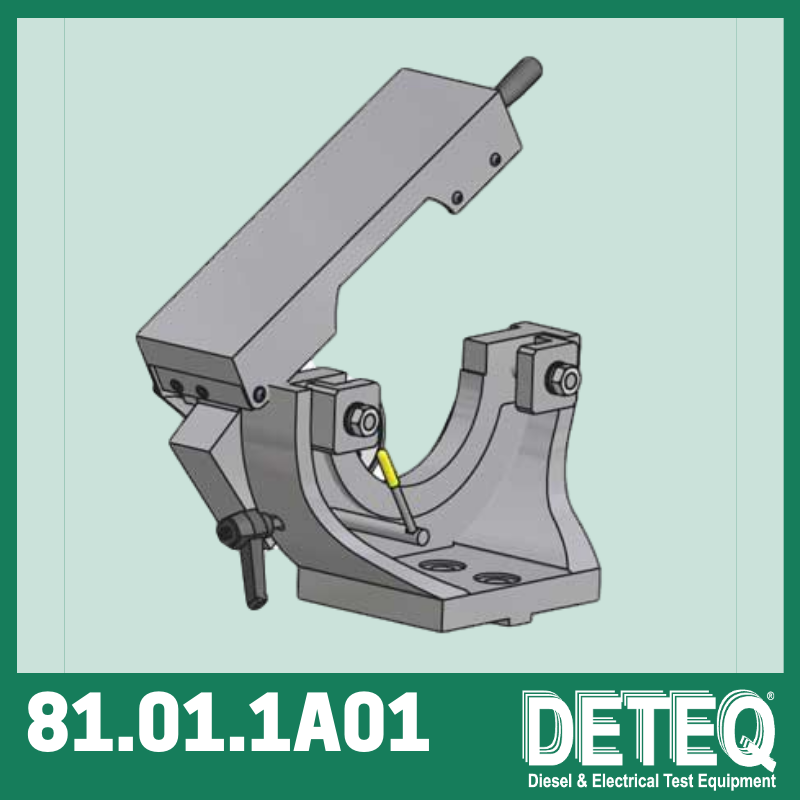

Ψηφιακή βάση χρονισμού αντλίας με αναγνώστη γωνιακής θέσης

Η ψηφιακή βάση χρονισμού αντλίας DETEQ 81.01.1A01 με αναγνώστη γωνιακής θέσης είναι ένα εξάρτημα τοποθέτησης υψηλής ακρίβειας που επιτρέπει σε οποιοδήποτε εργαστήριο δοκιμών ντίζελ που συμμορφώνεται με το πρότυπο ISO4008 να ελέγχει και να μετρά τη γωνιακή θέση των ηλεκτρονικά διαχειριζόμενων αντλιών ψεκασμού.

Είναι απαραίτητο για συστήματα όπου ο ψεκασμός αναφέρεται στη γωνιακή θέση του εκκεντροφόρου άξονα , όπως οι αντλίες Bosch VP44/VR30, Delphi DP210/EPIC και Denso ECD-V3/V4/V5.

Ο ενσωματωμένος αναγνώστης παρέχει γωνιακή ανάλυση 0,01°, εξασφαλίζοντας ακριβή συγχρονισμό κατά τη διάρκεια των ψηφιακών δοκιμών.

Βασικά οφέλη

• Αναβαθμίζει οποιοδήποτε δοκιμαστικό πάγκο ISO4008 για ηλεκτρονικά ελεγχόμενες δοκιμές αντλιών ντίζελ

• Επιτρέπει τον έλεγχο ψεκασμού με βάση την ανατροφοδότηση γωνιακής θέσης εκκεντροφόρου άξονα

• Επιτρέπει την αποσύνδεση της αντλίας από τον πάγκο χωρίς περιστροφή ή απώλεια φάσης

• Έτοιμο προς χρήση, κατασκευασμένο με ακρίβεια, συγκρότημα από χυτοσίδηρο

• Τυπική διεπαφή Bosch (125 mm / 20 mm) με προαιρετικούς αποστάτες για άλλα ύψη και μεγέθη οδηγών

Βασικά χαρακτηριστικά

• Ηλεκτρονικός γωνιακός αναγνώστης με ακρίβεια 0,01°

• Η διπλή ημι-σύνδεσμος επιτρέπει την ασφαλή αποσύνδεση χωρίς περιστροφή του άξονα μετάδοσης κίνησης, αφού ασφαλίσετε τον εκκεντροφόρο της αντλίας μόλις ρυθμιστεί ο χρονισμός

• Μαγνητικό κάλυμμα ασφαλείας που απομονώνει τα περιστρεφόμενα εξαρτήματα

• Προσαρμόσιμη βάση στήριξης με προαιρετικούς αποστάτες για διάφορες διαμορφώσεις πάγκου

Λειτουργικές Λειτουργίες

• Μετράει και αναφέρει τη γωνιακή θέση του εκκεντροφόρου της αντλίας κατά τον ψηφιακό έλεγχο ψεκασμού

• Μεταφέρει την περιστροφή στον γωνιακό αναγνώστη μέσω οδοντωτού ιμάντα και τροχαλίας

• Επιτρέπει την ακριβή ρύθμιση χρονισμού με τον προσομοιωτή ελέγχου ERT45R

• Επιτρέπει την αφαίρεση της αντλίας χωρίς να αλλάζει η ρυθμισμένη γωνία χρονισμού, χάρη στο σύστημα ζεύξης δύο μερών

• Συμβατό με οποιοδήποτε δοκιμαστικό πάγκο κατασκευασμένο σύμφωνα με τη γεωμετρία ISO4008

Τεχνικά δεδομένα

Περιπτώσεις χρήσης

• Βαθμονόμηση και δοκιμή αντλίας ψεκασμού ντίζελ

• Ηλεκτρονική επαλήθευση χρονισμού αντλίας

• Αναβάθμιση πάγκου δοκιμών για ψηφιακά συστήματα ελέγχου αντλιών

• Εφαρμογές Έρευνας και Ανάπτυξης OEM και aftermarket

Περιεχόμενα κιτ

Παραδίδεται ως έτοιμη προς χρήση συναρμολόγηση , η οποία περιλαμβάνει:

• Βάση στήριξης

• Αναγνώστης γωνιακής θέσης με κίνηση ιμάντα και τροχαλίας

• Εξολκέας για τον ημι-σύνδεσμο που περιλαμβάνεται στα κιτ διαμόρφωσης
