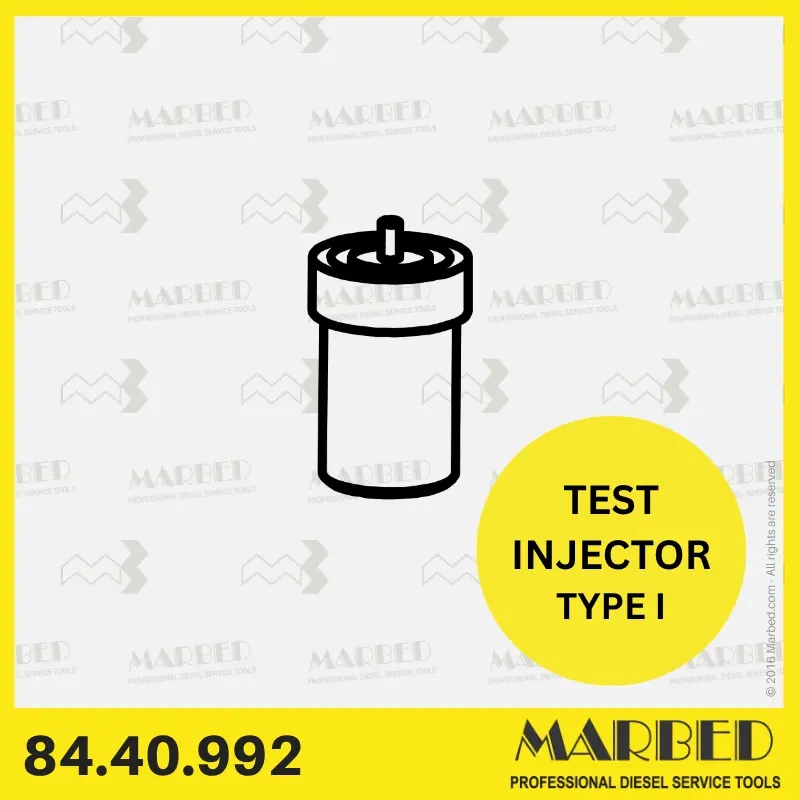

Ugello di calibrazione ISO (ugello di prova), NON per uso motore

Gli ugelli di calibrazione (ugelli di prova) simulano il comportamento degli iniettori del motore solo per le prove al banco , fungendo da misuratori di portata per impostare e verificare le pompe di iniezione del carburante in condizioni standardizzate . Le norme ISO 7440-1 e ISO 14681 definiscono i gruppi (con piastra di foro singolo o con ugello a perno ritardato ) e il loro utilizzo al banco; la norma ISO 4010 definisce l' ugello di calibrazione a perno ritardato stesso. La norma ISO 4008-3 fornisce le procedure di applicazione e prova e un programma di manutenzione obbligatorio per gli iniettori di prova.

Vantaggi principali

• Risultati dei test uniformi in tutto il mondo (stesso "calibro" dell'iniettore e procedura secondo ISO).
• Sono supportate due famiglie ISO: piastra a orifizio e perno di ritardo, inclusa la generazione di alta pressione (ISO 14681).
• Ripetibilità e tracciabilità rispetto ai programmi di test delle pompe OEM.
• Indicatori riparabili/sostituibili con manutenzione prescritta dalle norme ISO.

Caratteristiche principali

• Standard: ISO 7440-1 (ugello e supporto di calibrazione), ISO 14681 (iniettori di calibrazione avanzati, pressione più elevata), ISO 4010 (ugello a perno ritardato), ISO 4008-3 (procedure e manutenzione).
• Tipi (funzione):
  • Con piastra di orifizio a foro singolo (intervallo di portata rif. fino a ~300–400 mm³/str secondo lo standard).
  • Tipo a perno di ritardo (senza piastra di orifizio) (intervallo di portata di riferimento fino a ~150–200 mm³/str).
• Pressione di apertura: impostata tramite precarico molla/spessori nel supporto (non tramite l'ugello).
• Diametri delle piastre dell'orifizio: la norma ISO 14681 mantiene l'intervallo 0,4–0,8 mm .

Note operative

• Selezionare il codice esatto dell'ugello specificato nel programma di collaudo del produttore della pompa (Bosch, Delphi, ecc.). Il produttore deve specificare il tipo di ugello, la dimensione dell'orifizio (se utilizzato), i tubi ad alta pressione e i limiti.
• Mantenere secondo la norma ISO 4008-3 Allegato B ; tenere un registro delle pompe testate e seguire il programma di manutenzione obbligatorio per la calibrazione degli iniettori.

Dati tecnici (per codice)

Il riferimento incrociato Bosch segue 1 688 901 xxx (le ultime tre cifre corrispondono a Marbed).
