आईएसओ कैलिब्रेटिंग नोजल (टेस्ट नोजल), इंजन उपयोग के लिए नहीं
आईएसओ परीक्षण इंजेक्टरों के लिए संदर्भ अंशांकन नोजल, जिसका उपयोग बेंचों और कार्यशालाओं में पंप परीक्षणों को मानकीकृत करने के लिए किया जाता है। इंजन स्थापना के लिए नहीं। आईएसओ परीक्षण विधियों के अनुसार तुलनीय ईंधन-वितरण डेटा सुनिश्चित करता है।
अंशांकन नोजल (परीक्षण नोजल) केवल बेंच परीक्षण के लिए इंजन इंजेक्टरों के व्यवहार का अनुकरण करते हैं, और मानकीकृत परिस्थितियों में ईंधन-इंजेक्शन पंपों को स्थापित और सत्यापित करने के लिए प्रवाह गेज के रूप में कार्य करते हैं। ISO 7440-1 और ISO 14681 संयोजनों ( एकल-छिद्रित छिद्र प्लेट या विलंबित पिंटल नोजल के साथ) और बेंच पर उनके उपयोग को परिभाषित करते हैं; ISO 4010 विलंबित-पिंटल अंशांकन नोजल को स्वयं परिभाषित करता है। ISO 4008-3 परीक्षण इंजेक्टरों के लिए अनुप्रयोग और परीक्षण प्रक्रियाएँ और एक अनिवार्य रखरखाव अनुसूची प्रदान करता है।
मुख्य लाभ
- विश्व भर में एक समान परीक्षण परिणाम (आईएसओ के अनुसार एक ही इंजेक्टर "कैलिबर" और प्रक्रिया)।
- दो आईएसओ परिवार समर्थित: ऑरिफिस-प्लेट और विलंब-पिंटल, उच्च दबाव उत्पादन सहित (आईएसओ 14681)।
- दोहराव और पता लगाने की क्षमता बनाम OEM पंप परीक्षण कार्यक्रम।
- आईएसओ-अनिवार्य रखरखाव के साथ सेवा योग्य/प्रतिस्थापन योग्य गेज ।
प्रमुख विशेषताऐं
- मानक: आईएसओ 7440-1 (नोजल और होल्डर अंशांकन), आईएसओ 14681 (उन्नत अंशांकन इंजेक्टर, उच्च दबाव), आईएसओ 4010 (विलंब-पिंटल नोजल), आईएसओ 4008-3 (प्रक्रियाएं और रखरखाव)।
- प्रकार (कार्य):
- एकल-छिद्र छिद्र प्लेट के साथ (प्रवाह सीमा संदर्भ ~ 300-400 mm³/str प्रति मानक तक)।
- विलंबित पिंटल प्रकार (कोई छिद्र प्लेट नहीं) (प्रवाह सीमा संदर्भ ~150–200 mm³/str तक)।
- उद्घाटन दबाव: धारक में स्प्रिंग प्रीलोड / शिम द्वारा सेट किया जाता है (नोजल द्वारा नहीं)।
- छिद्र प्लेट व्यास: आईएसओ 14681 0.4-0.8 मिमी की सीमा रखता है।
परिचालन नोट्स
- पंप निर्माता (बॉश, डेल्फी, आदि) के परीक्षण कार्यक्रम में निर्दिष्ट सटीक नोजल कोड चुनें। निर्माता को नोजल का प्रकार, छिद्र का आकार (यदि उपयोग किया जाता है), उच्च-दाब पाइप और सीमाएँ निर्दिष्ट करनी होंगी।
- आईएसओ 4008-3 अनुलग्नक बी के अनुसार रखरखाव करें; परीक्षण किए गए पंपों का लॉग रखें और इंजेक्टरों को कैलिब्रेट करने के लिए अनिवार्य रखरखाव अनुसूची का पालन करें।
तकनीकी डेटा (कोड द्वारा)
बॉश क्रॉस-रेफ़ 1 688 901 xxx (अंतिम तीन अंक मार्बेड से मेल खाते हैं) का अनुसरण करता है।
| मार्बेड पीएन | बॉश रेफ. | आईएसओ परिवार | छिद्र प्लेट के साथ? | विशिष्ट उपयोग / नोट |
| 84.40.990 | 1 688 901 990 | आईएसओ 7440/14681 | हाँ | प्रकार VII परिवार |
| 84.40.991 | 1 688 901 991 | आईएसओ 7440 | हाँ | टाइप II परिवार |

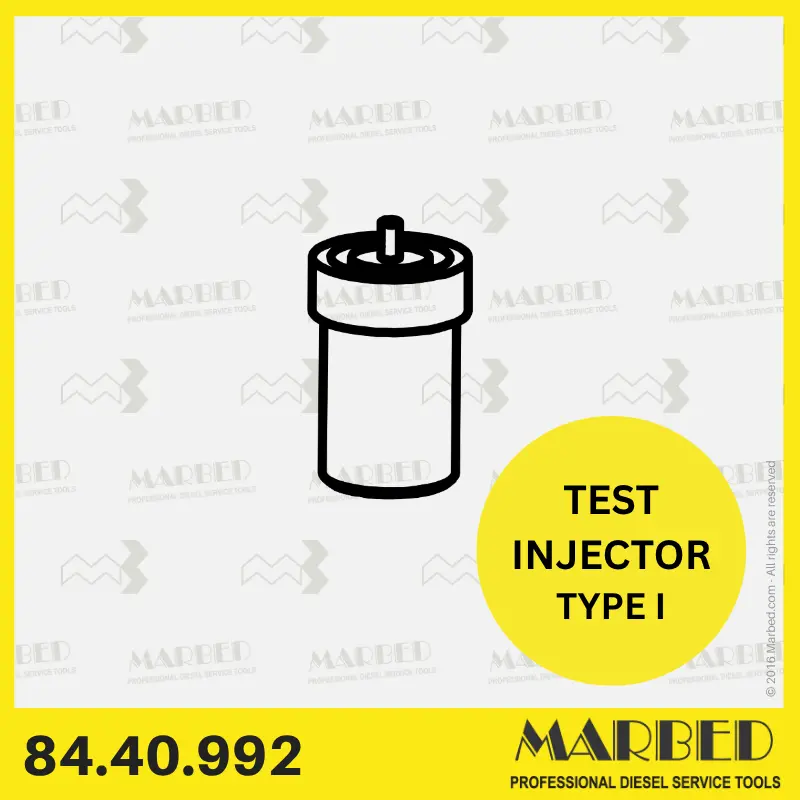

| 84.40.992 | 1 688 901 992 | आईएसओ 4010 | नहीं (विलंब पिंटल) | प्रकार I परिवार |
| 84.40.999 | 1 688 901 999 हार्टरिज: AI100/4 | आईएसओ 7440 | हाँ | प्रकार III परिवार |
| 84.40.987 | 1 688 901 987 | आईएसओ 7440/14681 | हाँ | प्रकार IX परिवार |
| 84.40.988 | 1 688 901 988 | आईएसओ 4010 | नहीं (विलंब पिंटल) | प्रकार VIII परिवार |
| 84.40.014 | 0 681 443 014 हार्टरिज: AI1/13 | आईएसओ 4010 | नहीं (विलंब पिंटल) | प्रकार IV परिवार |
अक्सर पूछे जाने वाले प्रश्न
क्या ये इंजन नोजल हैं?
नहीं। वे परीक्षण/बेंच संदर्भ घटक हैं; इंजनों पर स्थापित न करें ।
प्रारंभिक दबाव कौन निर्धारित करता है?
धारक में स्प्रिंग स्टैक दबाव मान को वहन करता है; नोजल दबाव मान को वहन नहीं करता है।
मुझे कैलिब्रेटिंग नोजल या प्लेट कब बदलना चाहिए?
आईएसओ 4008-3 अनुलग्नक बी रखरखाव का पालन करें; उपयोग लॉग रखें और सहनशीलता से बाहर होने पर या निर्माता के निर्देशों के अनुसार बदलें।
