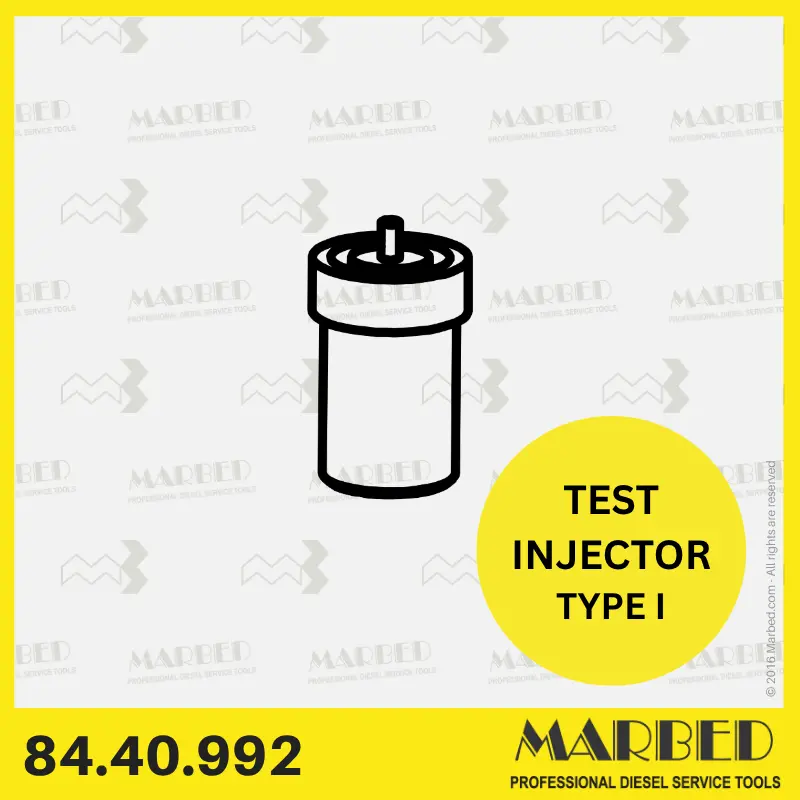

فوهة معايرة ISO (فوهة اختبار)، غير مخصصة للاستخدام في المحرك
فوهة معايرة مرجعية لحاقنات اختبار ISO، تُستخدم لتوحيد اختبارات المضخات في مختلف المختبرات وورش العمل. غير مخصصة لتركيب المحركات. تضمن بيانات توصيل وقود قابلة للمقارنة وفقًا لطرق اختبار ISO.
تُحاكي فوهات المعايرة (فوهات الاختبار) سلوك حاقنات المحرك لأغراض الاختبار على أرض الواقع فقط ، حيث تُستخدم كمقاييس تدفق لضبط مضخات حقن الوقود والتحقق منها في ظل ظروف قياسية . تُعرّف المواصفتان ISO 7440-1 وISO 14681 التجميعات (باستخدام لوحة فتحة أحادية الثقب أو فوهة محور تأخير ) واستخدامها على أرض الواقع؛ وتُعرّف المواصفة ISO 4010 فوهة معايرة محور تأخير نفسها. تُحدد المواصفة ISO 4008-3 إجراءات التطبيق والاختبار وجدول الصيانة الإلزامي لحاقنات الاختبار.
الفوائد الرئيسية
- نتائج اختبار موحدة في جميع أنحاء العالم (نفس "عيار" الحاقن والإجراء وفقًا للمعيار الدولي ISO).
- يتم دعم عائلتين ISO: لوحة الفتحة ومحور التأخير، بما في ذلك توليد الضغط العالي (ISO 14681).
- القدرة على التكرار والتتبع مقابل جداول اختبار مضخة OEM.
- عدادات قابلة للصيانة/الاستبدال مع الصيانة المطلوبة وفقًا لمعايير ISO.
الميزات الرئيسية
- المعايير: ISO 7440-1 (فوهة المعايرة والحامل)، ISO 14681 (حاقن المعايرة المتقدمة، ضغط أعلى)، ISO 4010 (فوهة المحور المتأخر)، ISO 4008-3 (الإجراءات والصيانة).
- الأنواع (الوظيفة):
- مع لوحة فتحة ذات ثقب واحد (نطاق التدفق المرجعي يصل إلى ~300–400 مم³/st لكل معيار).
- نوع محور التأخير (بدون لوحة فتحة) (نطاق التدفق المرجعي يصل إلى ~150–200 مم³/سترة).
- ضغط الفتح: يتم ضبطه عن طريق تحميل الزنبرك المسبق / الشرائح الموجودة في الحامل (وليس عن طريق الفوهة).
- أقطار لوحة الفتحة: تحافظ ISO 14681 على النطاق من 0.4 إلى 0.8 ملم .
ملاحظات تشغيلية
- اختر رمز الفوهة المحدد في جدول اختبار الشركة المصنعة للمضخة (بوش، دلفي، إلخ). يجب على الشركة المصنعة تحديد نوع الفوهة، وحجم الفتحة (إن وُجدت)، وأنابيب الضغط العالي، والحدود.
- الحفاظ على ما ورد في الملحق ب من ISO 4008-3 ؛ الاحتفاظ بسجل للمضخات التي تم اختبارها واتباع جدول الصيانة الإلزامي لمعايرة الحاقنات.
البيانات الفنية (حسب الكود)
يتبع المرجع المتبادل لـ Bosch الرقم 1 688 901 xxx (الأرقام الثلاثة الأخيرة تتطابق مع Marbed).
| ماربد بي إن | بوش المرجع. | عائلة ISO | مع لوحة فتحة؟ | الاستخدام النموذجي / ملاحظة |
| 84.40.990 | 1 688 901 990 | ISO 7440/14681 | نعم | عائلة النوع السابع |
| 84.40.991 | 1 688 901 991 | ايزو 7440 | نعم | عائلة النوع الثاني |
| 84.40.992 | 1 688 901 992 | ايزو 4010 | لا (محور تأخير) | عائلة من النوع الأول |
| 84.40.999 | 1 688 901 999 هارتريدج: AI100/4 | ايزو 7440 | نعم | عائلة النوع الثالث |
| 84.40.987 | 1 688 901 987 | ISO 7440/14681 | نعم | عائلة النوع التاسع |
| 84.40.988 | 1 688 901 988 | ايزو 4010 | لا (محور تأخير) | عائلة النوع الثامن |
| 84.40.014 | 0 681 443 014 هارتريدج: AI1/13 | ايزو 4010 | لا (محور تأخير) | عائلة النوع الرابع |
التعليمات
هل هذه فوهات المحرك؟
لا، فهي عبارة عن مكونات مرجعية للاختبار/الاختبار ؛ ولا يتم تثبيتها على المحركات.
من يحدد الضغط الافتتاحي؟
إن كومة الزنبرك الموجودة في الحامل تقوم بذلك؛ والفوهة لا "تحمل" قيمة الضغط.
متى يجب علي استبدال فوهة أو لوحة المعايرة؟
اتبع صيانة الملحق B ISO 4008-3 ؛ احتفظ بسجلات الاستخدام واستبدلها عندما تكون خارج التسامح أو وفقًا لتعليمات الشركة المصنعة.
