Montageplatte für PFR-Pumpen auf 9562-M1
Die Marbed 9562 Montageplatten sind präzisionsgefertigte Adapter aus Gusseisen, die Diesel-Einspritzpumpen ohne interne Nockenwelle mit dem modularen Nockenwellenverteiler Marbed 9562-M1 verbinden. Jede Platte bildet die ursprüngliche Montagegeometrie der Pumpe nach und gewährleistet in Kombination mit der passenden Nockenwelle, Gleitstange, Zahnstangenverbinder und Distanzstücken eine perfekte mechanische Ausrichtung und präzise Einspritzzeitpunkte.
Jede Pumpenfamilie hat ihr eigenes Flanschdesign, Schraubenmuster und ihre eigene Gehäusehöhe – und jede erfordert eine spezifische Montageschnittstelle.
Die Platten der Serie 9562 lösen dieses Problem, indem sie dedizierte, sofort einsatzbereite Schnittstellen für alle wichtigen nockenwellenlosen Dieselpumpen (Bosch, Zexel, Denso, Yanmar, Stanadyne) bereitstellen.
Diese aus Gusseisen gefertigten Platten, die für Dimensionsstabilität und wiederholbare Leistung sorgen, sind Schlüsselelemente des modularen Prüfsystems von Marbed .
In Kombination mit der Cambox-Basis 9562-M1 , den Nockenwellen der Serie 9564 und den Pleuelstangen, Verbindungsstücken und Distanzstücken der Serie 9562 bilden sie die reale Motorgeometrie direkt auf dem Prüfstand nach.
⚙️ Anwendungs- und Kompatibilitätstabelle
| Pumpenmodell | Zylinder | Kennzeichencode | Erforderliche Nockenwelle | Gleitstange | Rack-Verbinder | Distanzstück-Set | Anmerkungen / Typische Motoren |

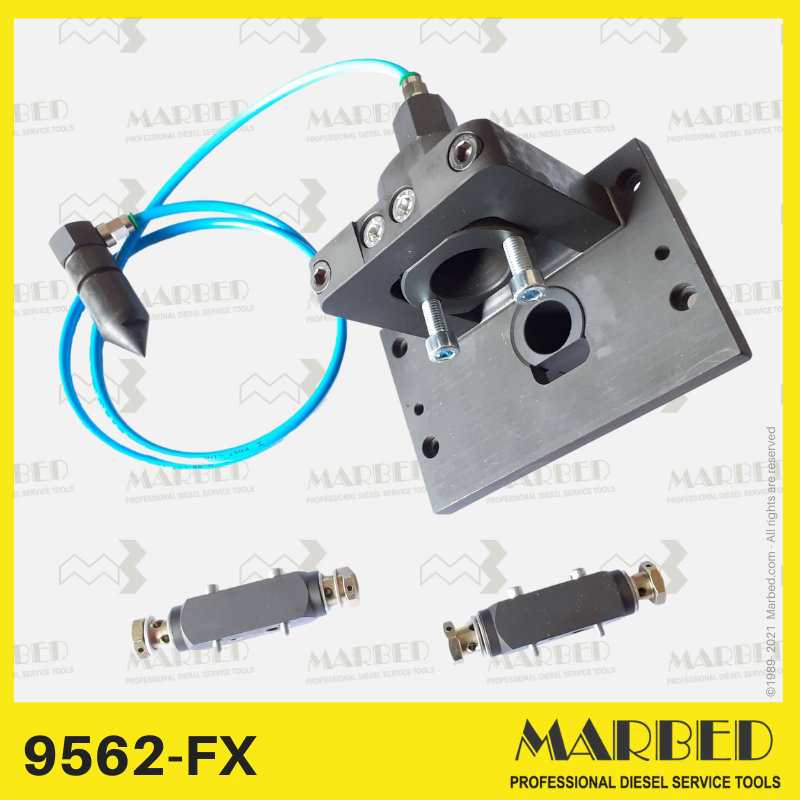

Bosch PDM1Q60F | 1 | 9562-FX | 9564-A | 9562-F | mit 9562-FX ausgestattet | 9562-M4 | |
| Bosch PFM 1P 90V | 1 | 9562-P | 9564-C | 9562-F | 9562-FP (im Lieferumfang von 9562-P enthalten) | 9562-M4 | Deutz / SAME (PFM-1P-90V) |
Bosch PFM 1P 100 | 1 | 9562-S2 | 9564-C | mit 9562-S2 ausgestattet | - | 9562-M4 | Bosch PFM-1P-100 |
Bosch PFR1K* | 1 | 9562-B | 9564-A | 9562-F | mit 9562-B ausgestattet | 9562-M4 | Dasselbe |
| Bosch PFR..K-Serie | 1 | 9562-A | 9564-A | 9562-F | 9562-G | 9562-M4 | Bosch Einzylinder |
| 2 | 9562-C | 9564-A | 9562-F | 9562-G | 9562-M4 | Bosch Zweizylinder | |
| 3 | 9562-D | 9564-A | 9562-F | 9562-G | 9562-M4 | Bosch 3-Zylinder-Industriemotor | |
| 4 | 9562-E | 9564-A | 9562-F | 9562-G | 9562-M4 | Bosch 4-Zylinder PFR-Motoren | |
Bosch Q | 1 | 9563-S | 9564-A | 9562-F | mit 9563-S | 9562-M4 | |
| Denso „Mini“-Serie | 1 | 9562-N | 9564-B | 9562-F | 9562-I | - | Denso 1-Zylinder-Kleinmotor |
| 2–4 | 9562-M2 | 9564-B | 9562-H | 9562-I | - | Mehrzylinder-Kompaktmotor Denso | |
| Stanadyne | 1 | 9562-M3 | 9564-A | 9562-F | bereitgestellt mit 9562 m³ | 9562-M4 | Test 2 Pumpen |
| Yanmar-Serie | 2 | TD9004 | 9564-A | 9562-F | 9562-G | 9562-M5 | Yanmar JD650 / JD750 |
| 3 | TD9001 | 9564-A | 9562-F | 9562-G | 9562-M5 | Yanmar K-Typ | |
Yanmar | 2 | TD9006 | 9564-A | 9562-F | 9562-G | Yanmar Typ K (Variante) | |
3 | TD9001 | 9564-A | 9562-F | 9562-G | |||
| Zexel PFR-KX-Serie | 1 | 9562-T | 9564-A | 9562-F | 9562-G | 9562-M4 | SAME / Kubota |
| 2 | 9891 | 9564-A | 9562-F | 9562-R | 9562-M5 | Zexel KD/KX 2-Zylinder | |
| 3 | 9892 | 9564-A | 9562-L | 9562-LB | 9562-M5 | Zexel KD/KX 3-Zylinder | |
| 4 | 9893-D | 9564-A | 9562-F | 9562-G | 9562-M5 | Zexel KD/KX 4-Zylinder | |
Zexel PFR-KD-Serie | 3 | 9562-MD3 | 9564-A | 9562-F | 9562-I | 9562-M5 | |
4 | 9562-MD4 | 9564-A | 9562-F | 9562-I | 9562-M5 | ||
Zexel PFR-MD-Serie | 3 | 9562-MD3 | 9564-E | 9562-F | 9562-I | - | |
4 | 9562-MD4 | 9564-E | 9562-F | 9562-I | - |
🧾 Auswahl des Abstandhaltersets
Mit den Distanzstücksätzen 9562-M4 und 9562-M5 wird die Pumpenhöhe relativ zur Nockenwellenmittellinie angepasst.
Ihr Einsatz hängt von der Pumpenfamilie und dem Plattentyp ab:
| Distanzstück-Set | Beschreibung | Typische Anwendungen |
| 9562-M4 | Abstandshalter in Standardhöhe | Bosch, Stanadyne, Zexel 1-Zylinder |
| 9562-M5 | Kompakte Höhenabstandshalter | Denso, Yanmar, Zexel Mehrzylinder |
