Modulares Nockenwellengehäuse für die Prüfung von nockenwellenlosen Diesel-Einspritzpumpen

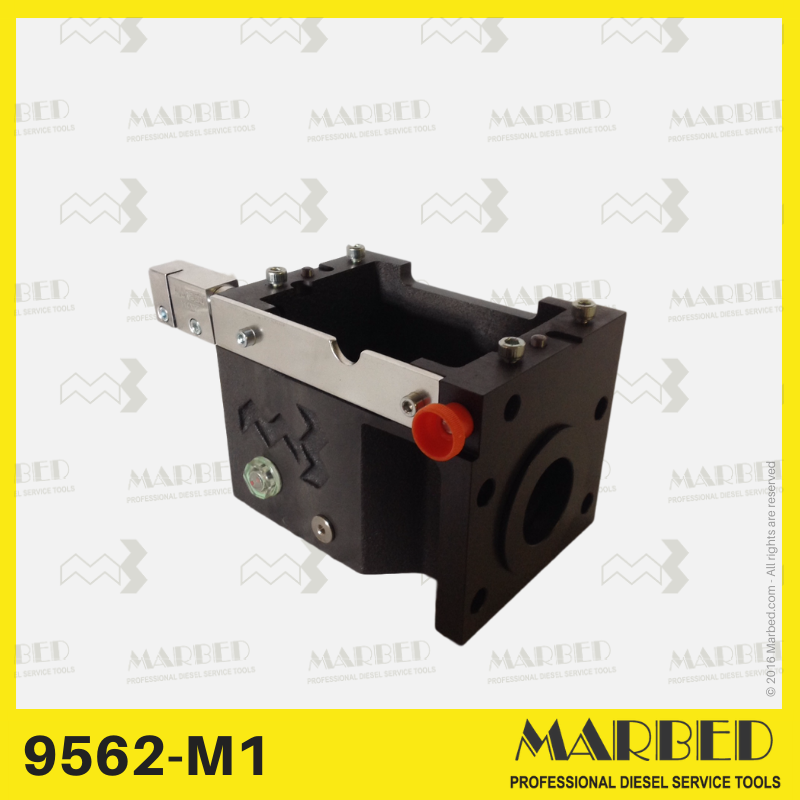

Marbed 9562-M1 Modulares Cambox-System

Die Marbed 9562-M1 ist die Kerneinheit eines modularen Cambox-Systems, das für die Prüfung von nockenwellenlosen Diesel-Einspritzpumpen entwickelt wurde.

Installed as an add-on to a diesel injection test bench, it acts as the mechanical interface between the test bench drive and the injection pump, allowing external camshaft actuation to be reproduced for pumps that do not include an internal camshaft.

Das System wird je nach Pumpentyp mit speziellen Komponenten konfiguriert, darunter Nockenwellen, Montageplatten, Stangensysteme und Distanzelemente.

It is not a standalone testing system and must be integrated with application-specific components to achieve the required configuration..

Was dieses Produkt ist

The Cambox is a mechanical interface between the test bench drive and the injection pump, allowing controlled external camshaft actuation during testing.

Dies ist erforderlich für Pumpentypen, bei denen die Nockenwelle nicht in den Pumpenkörper integriert ist, wie beispielsweise bei vielen Reihen-Einspritzpumpen, die in der Werkstattterminologie üblicherweise als „PFR-Systeme“ bezeichnet werden (einschließlich PFR, PFM, PFE und ähnlicher Varianten).

Wichtig – Kein eigenständiges System

Das 9562-M1 ist kein vollständiges Testsystem.

Es muss zusammen mit zusätzlichen Komponenten (einzeln oder als Teil von vorkonfigurierten Kits erhältlich) verwendet und auf einem Diesel-Einspritzprüfstand installiert werden.

Hauptfunktionen

• Simulation einer externen Nockenwelle für nockenwellenlose Pumpen
• Gesteuerte Betätigung der Pumpenelemente
• Integration mit Standard-Diesel-Einspritzprüfständen
• Modulare Konfiguration für verschiedene Pumpentypen

Modulares Systemkonzept

Die Cambox ist Teil eines modularen Systems, bei dem jede Anwendung eine spezifische Kombination von Komponenten erfordert, darunter:

• Cambox-Einheit (9562-M1)
• Nockenwellenkomponenten (9564-A / B / C / E)
• Pumpenspezifische Montageplatten (9562-A / B / C / D / E…)
• Stange (9562-F / H / L) und Führungssystem (9562-G / R / I / LB) für die Zahnstangensteuerung
• Distanzstücke zur Höhenverstellung (9562-M4 / M5)
• Klemm- und Kupplungskomponenten (9478-BXS / 9680-A / 9576)

Dadurch kann dieselbe Basiseinheit an verschiedene Pumpenkonfigurationen angepasst werden.

So funktioniert das System

This allows controlled actuation of the pump elements and realistic testing conditions on a standard diesel injection test bench.

Das Cambox-System reproduziert diese Bewegung durch:

• Ansteuerung einer Nockenwellenbaugruppe
• Übertragung der Bewegung auf die Pumpenelemente
• ermöglicht kontrollierte Zahnstangenbewegung durch ein Stangensystem

Diese Anordnung ermöglicht realistische Testbedingungen auf einem Standard-Diesel-Einspritzprüfstand.

Modulare Höhen- und Abstandslogik

Die Cambox ist mit einer festen Mindesthöhe konstruiert.

Da die Pumpenabmessungen je nach Anwendung variieren, können bei Bedarf Distanzstücke verwendet werden:

• korrekte mechanische Ausrichtung erreichen
• Größenunterschiede ausgleichen
• Sicherstellen der korrekten Betätigungsgeometrie

Dadurch kann sich das System an verschiedene Pumpenkonfigurationen anpassen.

Wann sollte man sich für den 9562-M1 entscheiden?

Diese Lösung eignet sich, wenn:

• Testen von nockenwellenlosen Diesel-Einspritzpumpen
• Arbeiten mit mehreren Pumpentypen
• Benutzerdefinierte Konfigurationen sind erforderlich
• Im Werkstattbetrieb ist Flexibilität erforderlich.

Vordefinierte Konfigurationen verfügbar

Um die Einrichtung für gängige Anwendungen zu vereinfachen, stehen vordefinierte Konfigurationen zur Verfügung:

Jede Konfiguration basiert auf der Kerneinheit 9562-M1 in Kombination mit spezifischen Komponenten.

Anwendungsfälle

• Testen von nockenwellenlosen Einspritzpumpen
• Kalibrierungs- und Diagnoseverfahren
• Integration des Diesel-Einspritzprüfstands
• Werkstattumgebungen für mehrere Anwendungen

Material und Konstruktion

Die universelle modulare Cambox Marbed 9562-M1 wurde entwickelt, um die Konfigurationskomplexität durch ein modulares und anpassungsfähiges System zu eliminieren.

Die aus Gusseisen gefertigte Konstruktion gewährleistet Steifigkeit, Präzision und langfristige Zuverlässigkeit im Werkstattbetrieb.

⚠️ Der 9562-M1 selbst enthält keine Nockenwelle.

Es handelt sich um das Basismodul, das je nach Pumpenfamilie mit den entsprechenden Distanzstücken, Platten und der Nockenwelle vervollständigt werden muss.

Wichtigste Vorteile

• Universeller Sockel für verschiedene Pumpentypen
• Hohe Steifigkeit und Maßgenauigkeit (Gusseisenkonstruktion)
• Kompatibel mit Standard-Dieselprüfständen (Deteq, Bosch, Hartridge, Maktest…).
• Präzise mechanische Ausrichtung
• Vollständig modulares und aufrüstbares System

Technische Merkmale
