कैमशाफ्ट रहित डीजल इंजेक्शन पंप परीक्षण के लिए मॉड्यूलर कैम्बॉक्स

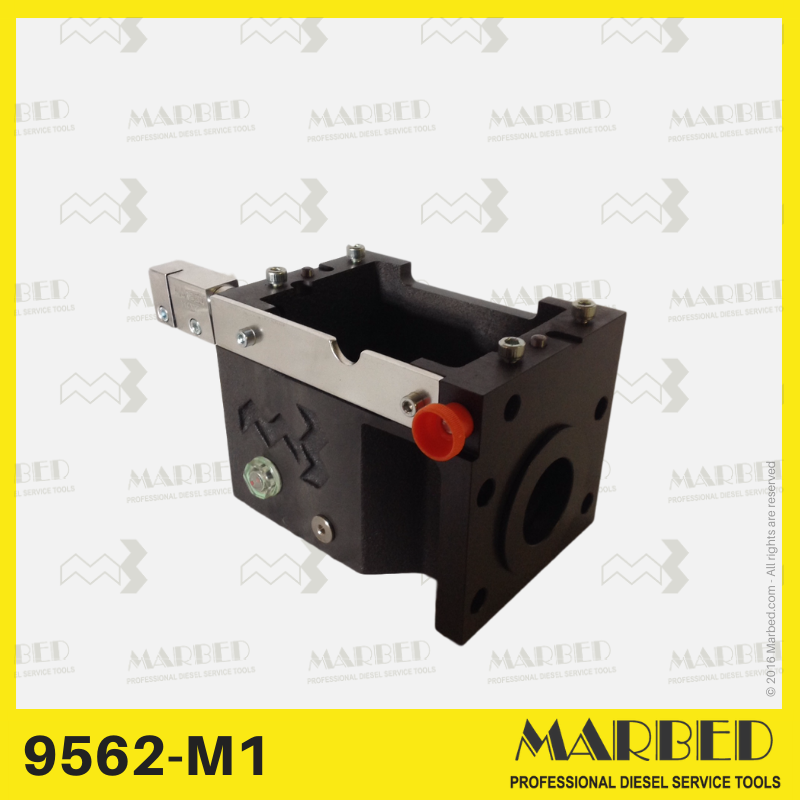

मार्बेड 9562-एम1 मॉड्यूलर कैम्बॉक्स सिस्टम

मार्बेड 9562-एम1 एक मॉड्यूलर कैम्बॉक्स सिस्टम की मुख्य इकाई है जिसे कैम्शाफ्ट-रहित डीजल इंजेक्शन पंपों के परीक्षण के लिए डिज़ाइन किया गया है।

Installed as an add-on to a diesel injection test bench, it acts as the mechanical interface between the test bench drive and the injection pump, allowing external camshaft actuation to be reproduced for pumps that do not include an internal camshaft.

पंप के प्रकार के आधार पर, सिस्टम को विशेष घटकों का उपयोग करके कॉन्फ़िगर किया जाता है, जिसमें कैमशाफ्ट, माउंटिंग प्लेट, रॉड सिस्टम और स्पेसर तत्व शामिल हैं।

It is not a standalone testing system and must be integrated with application-specific components to achieve the required configuration..

यह उत्पाद क्या है

The Cambox is a mechanical interface between the test bench drive and the injection pump, allowing controlled external camshaft actuation during testing.

यह उन पंप प्रकारों के लिए आवश्यक है जहां कैमशाफ्ट पंप बॉडी में एकीकृत नहीं होता है, जैसे कि कई इन-लाइन इंजेक्शन पंप जिन्हें कार्यशाला शब्दावली में आमतौर पर "पीएफआर-प्रकार" सिस्टम (पीएफआर, पीएफएम, पीएफई और इसी तरह के वेरिएंट सहित) के रूप में जाना जाता है।

महत्वपूर्ण – यह एक स्वतंत्र प्रणाली नहीं है

9562-M1 एक संपूर्ण परीक्षण प्रणाली नहीं है।

इसका उपयोग अतिरिक्त घटकों (जो अलग-अलग या पूर्व-निर्मित किट के हिस्से के रूप में बेचे जाते हैं) के साथ किया जाना चाहिए और इसे डीजल इंजेक्शन परीक्षण बेंच पर स्थापित किया जाना चाहिए।

महत्वपूर्ण कार्यों

• कैमशाफ्ट रहित पंपों के लिए बाह्य कैमशाफ्ट सिमुलेशन
• पंप तत्वों का नियंत्रित संचालन
• मानक डीजल इंजेक्शन परीक्षण बेंचों के साथ एकीकरण
• विभिन्न प्रकार के पंपों के लिए मॉड्यूलर कॉन्फ़िगरेशन

मॉड्यूलर सिस्टम अवधारणा

कैमबॉक्स एक मॉड्यूलर सिस्टम का हिस्सा है, जिसमें प्रत्येक एप्लिकेशन के लिए घटकों के एक विशिष्ट संयोजन की आवश्यकता होती है, जिनमें शामिल हैं:

• कैम्बॉक्स इकाई (9562-एम1)
• कैमशाफ्ट घटक (9564-ए / बी / सी / ई)
• पंप-विशिष्ट माउंटिंग प्लेटें (9562-ए / बी / सी / डी / ई…)
• रैक नियंत्रण के लिए रॉड (9562-F / H / L) और गाइड सिस्टम (9562-G / R / I / LB)
• ऊंचाई समायोजन के लिए स्पेसर तत्व (9562-M4 / M5)
• क्लैम्पिंग और कपलिंग घटक (9478-BXS / 9680-A / 9576)

इससे एक ही बेस यूनिट को कई पंप कॉन्फ़िगरेशन के अनुकूल बनाया जा सकता है।

यह प्रणाली कैसे काम करती है

This allows controlled actuation of the pump elements and realistic testing conditions on a standard diesel injection test bench.

कैमबॉक्स सिस्टम इस गति को निम्न प्रकार से पुन: उत्पन्न करता है:

• कैमशाफ्ट असेंबली को चलाना
• पंप तत्वों को गति संचारित करना
• रॉड प्रणाली के माध्यम से नियंत्रित रैक गति की अनुमति देता है

यह सेटअप एक मानक डीजल इंजेक्शन टेस्ट बेंच पर वास्तविक परीक्षण स्थितियों को सक्षम बनाता है।

मॉड्यूलर ऊंचाई और स्पेसर लॉजिक

कैमबॉक्स को एक निश्चित न्यूनतम ऊंचाई के साथ डिजाइन किया गया है।

चूंकि पंप के आयाम अनुप्रयोग के आधार पर भिन्न होते हैं, इसलिए आवश्यकता पड़ने पर स्पेसर तत्वों का उपयोग किया जा सकता है:

• सही यांत्रिक संरेखण प्राप्त करें
• आयामी अंतरों की भरपाई करें
• उचित सक्रियण ज्यामिति सुनिश्चित करें

इससे सिस्टम को कई पंप कॉन्फ़िगरेशन के अनुकूल होने की सुविधा मिलती है।

9562-M1 का चयन कब करें

यह समाधान तब उपयुक्त है जब:

• कैमशाफ्ट रहित डीजल इंजेक्शन पंपों का परीक्षण
• कई प्रकार के पंपों के साथ काम करना
• कस्टम कॉन्फ़िगरेशन आवश्यक हैं
• कार्यशाला संचालन में लचीलेपन की आवश्यकता है।

पूर्वनिर्धारित विन्यास उपलब्ध हैं

सामान्य अनुप्रयोगों के लिए सेटअप को सरल बनाने के लिए, पूर्वनिर्धारित कॉन्फ़िगरेशन उपलब्ध हैं:

प्रत्येक कॉन्फ़िगरेशन 9562-M1 कोर यूनिट और विशिष्ट घटकों के संयोजन पर आधारित है।

उपयोग के उदाहरण

• कैमशाफ्ट रहित इंजेक्शन पंपों का परीक्षण
• अंशांकन और निदान प्रक्रियाएँ
• डीज़ल इंजेक्शन परीक्षण बेंच एकीकरण
• बहु-अनुप्रयोग कार्यशाला वातावरण

सामग्री और निर्माण

मार्बेड 9562-एम1 यूनिवर्सल मॉड्यूलर कैम्बॉक्स को एक मॉड्यूलर और अनुकूलनीय प्रणाली के माध्यम से विन्यास की जटिलता को समाप्त करने के लिए विकसित किया गया था।

ढलवां लोहे से निर्मित होने के कारण, यह कार्यशाला के वातावरण में कठोरता, सटीकता और दीर्घकालिक विश्वसनीयता सुनिश्चित करता है।

⚠️ 9562-M1 में कैमशाफ्ट शामिल नहीं है।

यह मूल मॉड्यूल है और पंप परिवार के आधार पर इसे उपयुक्त स्पेसर, प्लेट और कैमशाफ्ट के साथ पूरा किया जाना चाहिए।

मुख्य लाभ

• कई प्रकार के पंपों के लिए सार्वभौमिक आधार
• उच्च कठोरता और सटीक आयाम (कास्ट आयरन निर्माण)
• यह मानक डीजल परीक्षण बेंचों (Deteq, Bosch, Hartridge, Maktest…) के साथ संगत है।
• सटीक यांत्रिक संरेखण
• पूरी तरह से मॉड्यूलर और अपग्रेड करने योग्य सिस्टम
