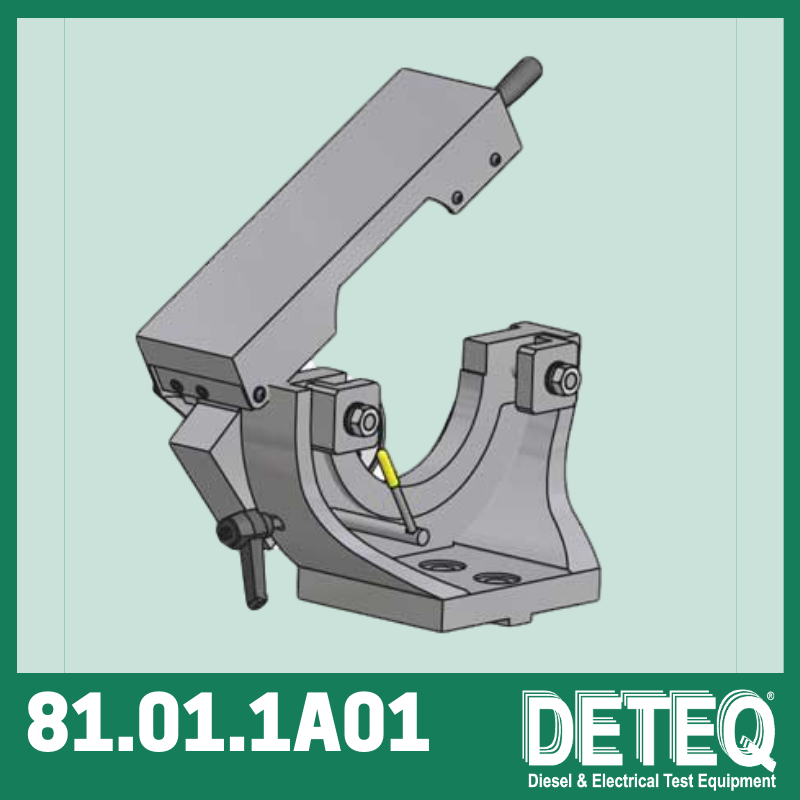

Digitale Pumpensteuerhalterung mit Winkelpositionsleser

Die digitale Pumpensteuerungshalterung DETEQ 81.01.1A01 mit Winkelpositionsleser ist eine hochpräzise Montagevorrichtung, die es jedem ISO4008-konformen Dieselprüfstand ermöglicht, die Winkelposition elektronisch gesteuerter Einspritzpumpen zu steuern und zu messen.

Es ist unerlässlich für Systeme, bei denen die Einspritzung auf die Winkelposition der Nockenwelle bezogen ist, wie etwa bei den Pumpen Bosch VP44/VR30, Delphi DP210/EPIC und Denso ECD-V3/V4/V5.

Der integrierte Leser bietet eine Winkelauflösung von 0,01° und gewährleistet so eine genaue Synchronisierung während der digitalen Prüfung.

Hauptvorteile

• Rüstet jeden ISO4008-Prüfstand für elektronisch gesteuerte Dieselpumpentests auf

• Ermöglicht die Einspritzsteuerung basierend auf der Rückmeldung der Nockenwellenwinkelposition

• Ermöglicht die Trennung der Pumpe vom Labortisch ohne Rotation oder Phasenverlust

• Gebrauchsfertige, präzisionsgefertigte Gusseisenbaugruppe

• Standard-Bosch-Schnittstelle (125 mm / 20 mm) mit optionalen Distanzstücken für andere Höhen und Führungsgrößen

Hauptmerkmale

• Elektronischer Winkelleser mit 0,01° Präzision

• Die doppelte Halbkupplung ermöglicht ein sicheres Auskuppeln ohne Drehen der Antriebswelle, nachdem die Pumpennockenwelle nach der Einstellung der Steuerzeiten gesichert wurde

• Magnetische Sicherheitsabdeckung isoliert rotierende Komponenten

• Anpassbare Montagebasis mit optionalen Abstandshaltern für verschiedene Bankkonfigurationen

Betriebsfunktionen

• Misst und referenziert die Winkelposition der Pumpennockenwelle während der digitalen Einspritzsteuerung

• Überträgt die Drehung über Zahnriemen und Riemenscheibe auf den Winkelleser

• Ermöglicht eine präzise Zeiteinstellung mit dem ERT45R-Steuerungssimulator

• Ermöglicht den Ausbau der Pumpe ohne Veränderung des eingestellten Steuerwinkels dank des zweiteiligen Kupplungssystems

• Kompatibel mit jedem Prüfstand, der gemäß ISO4008-Geometrie gebaut wurde

Technische Daten

Anwendungsfälle

• Kalibrierung und Prüfung von Dieseleinspritzpumpen

• Elektronische Überprüfung der Pumpensteuerung

• Prüfstandserweiterung für digitale Pumpensteuerungen

• OEM- und Aftermarket-F&E-Anwendungen

Inhalt des Kits

Lieferung als betriebsfertige Baugruppe , inklusive:

• Montagehalterung

• Winkelpositionsleser mit Riemen- und Riemenscheibenantrieb

• Abzieher für die in den Konfigurationskits enthaltene Halbkupplung
