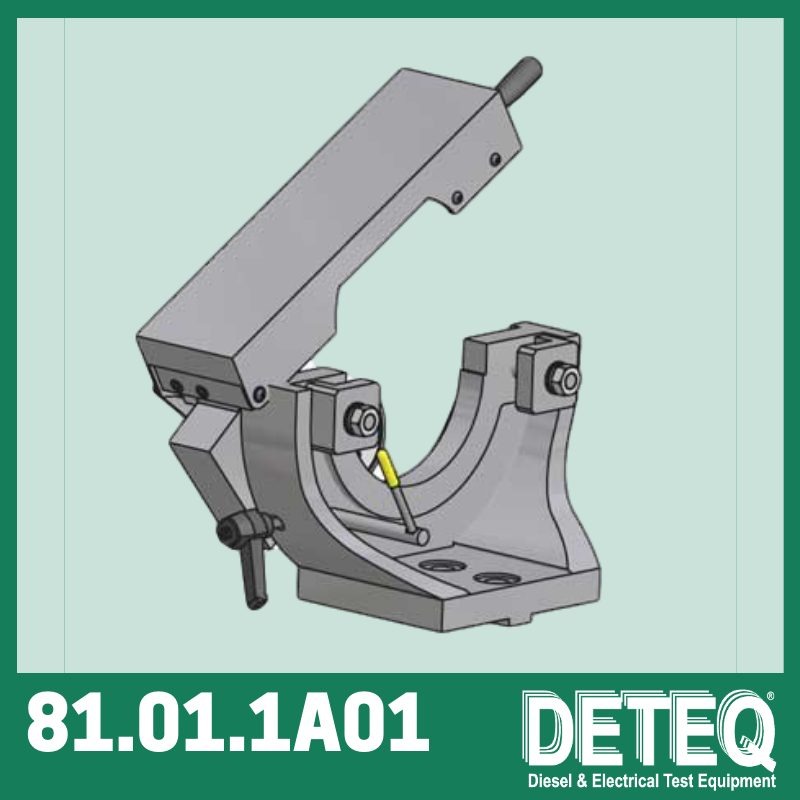

Soporte de sincronización de bomba digital con lector de posición angular

El soporte de sincronización de bomba digital DETEQ 81.01.1A01 con lector de posición angular es un accesorio de montaje de alta precisión que permite que cualquier banco de pruebas diésel compatible con ISO4008 controle y mida la posición angular de las bombas de inyección gestionadas electrónicamente.

Es esencial para los sistemas donde la inyección está referenciada a la posición angular del árbol de levas , como las bombas Bosch VP44/VR30, Delphi DP210/EPIC y Denso ECD-V3/V4/V5.

El lector integrado proporciona una resolución angular de 0,01°, lo que garantiza una sincronización precisa durante las pruebas digitales.

Beneficios clave

• Actualiza cualquier banco de pruebas ISO4008 para pruebas de bombas diésel controladas electrónicamente

• Permite el control de la inyección en función de la retroalimentación de la posición angular del árbol de levas.

• Permite la desconexión de la bomba del banco sin rotación ni pérdida de fase.

• Conjunto de hierro fundido mecanizado con precisión, listo para usar

• Interfaz Bosch estándar (125 mm/20 mm) con espaciadores opcionales para otras alturas y tamaños de guía

Características principales

• Lector angular electrónico con precisión de 0,01°

• El semiacoplamiento doble permite un desacoplamiento seguro sin girar el eje de transmisión, después de haber asegurado el árbol de levas de la bomba una vez ajustada la sincronización.

• Cubierta de seguridad magnética que aísla los componentes giratorios

• Base de montaje adaptable con espaciadores opcionales para varias configuraciones de banco

Funciones operativas

• Mide y referencia la posición angular del árbol de levas de la bomba durante el control de inyección digital

• Transfiere la rotación al lector angular mediante correa dentada y polea.

• Permite un ajuste preciso de la sincronización con el simulador de control ERT45R

• Permite la extracción de la bomba sin alterar el ángulo de sincronización establecido, gracias al sistema de acoplamiento de dos piezas

• Compatible con cualquier banco de pruebas construido según geometría ISO4008

Datos técnicos

Casos de uso

• Calibración y prueba de bombas de inyección diésel

• Verificación electrónica de la sincronización de la bomba

• Actualización del banco de pruebas para sistemas de control de bombas digitales

• Aplicaciones de I+D para OEM y posventa

Contenido del kit

Se entrega como un conjunto listo para usar , que incluye:

• Soporte de montaje

• Lector de posición angular con accionamiento por correa y polea

• Extractor para el semiacoplamiento incluido en los kits de configuración
