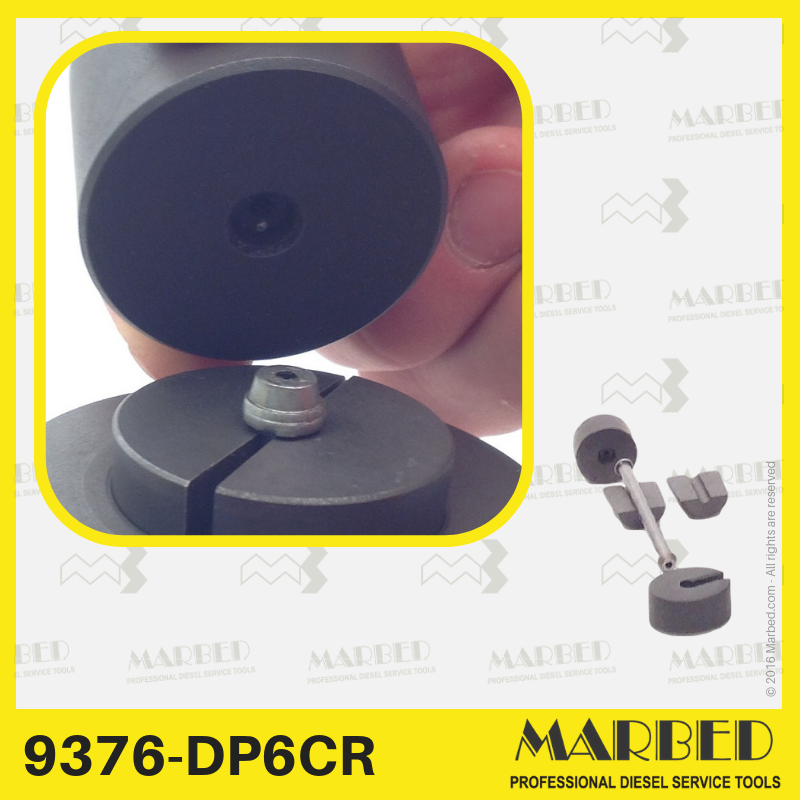

ชุดขึ้นรูป – ท่อดีเซลคอมมอนเรลขนาด 6 มม.

ชุดขึ้นรูป Marbed 9376-DP6CR ออกแบบมาโดยเฉพาะสำหรับ ท่อดีเซลคอมมอนเรลขนาด 6 มม . ท่อคอมมอนเรลมีความแข็งและความยืดหยุ่นมากกว่าท่อดีเซลทั่วไป และต้องใช้รูปทรงกรวยแบบขั้นบันไดพิเศษที่ปลายท่อเพื่อทนต่อแรงกดสูง ชุดขึ้นรูป DP6CR รับประกันความปลอดภัย การปิดผนึก และความสามารถในการทำซ้ำได้เมื่อใช้ร่วมกับเครื่องอัด Marbed 9376-D ขนาด 20 ตัน

ประโยชน์หลัก

• ชุดเฉพาะสำหรับท่อฉีดดีเซลคอมมอนเรลขนาด 6 มม.

• โปรไฟล์กรวยแบบขั้นบันไดช่วยให้มั่นใจได้ว่าการปิดผนึกถูกต้องภายใต้แรงดันสูงมาก

• ประกอบด้วยแม่พิมพ์ขึ้นรูป เปลือกครึ่ง และเกจวัดการยื่นออกมา

• ระบบยึดทรงกรวยช่วยให้ท่อมีความเสถียรอย่างสมบูรณ์ภายใต้แรงกด

• ระบบโมดูลาร์: สร้างชุดเครื่องมือของคุณอย่างค่อยเป็นค่อยไปด้วยชุดอุปกรณ์อื่นๆ

คุณสมบัติหลัก

• แม่พิมพ์ขึ้นรูปด้วยเครื่องจักรความแม่นยำ (เมทริกซ์) สำหรับท่อ CR ขนาด 6 มม.

• เปลือกครึ่งทรงกรวย (“คีมทำหน้าที่”) เพื่อการยึดท่ออย่างแน่นหนา

• มีเกจวัดการยื่นออกมาเพื่อให้มั่นใจว่าท่อยื่นออกมาถูกต้องก่อนการขึ้นรูป

• ใช้งานได้กับเครื่องอัดไฮดรอลิกแบบใช้มือ Marbed 9376-D เท่านั้น

• รูปทรงกรวยแบบขั้นบันไดที่ปรับให้เหมาะสมสำหรับระบบหัวฉีดคอมมอนเรล

ฟังก์ชั่นการทำงาน

• การขึ้นรูปหัวนม (การบานปลายท่อ) ของท่อดีเซล CR ขนาด 6 มม.

• การติดตั้งแนวตั้งในแท่นพิมพ์ 9376-D พร้อมแหวนยึด

• การขึ้นรูปกรวยแบบขั้นบันไดช่วยให้มั่นใจถึงความสมบูรณ์ของการปิดผนึกภายใต้แรงกดดันที่รุนแรง

• ระบบยึดทรงกรวยรับประกันการจัดตำแหน่งที่แม่นยำภายใต้แรงกดแนวตั้ง

ข้อมูลทางเทคนิค

• เส้นผ่านศูนย์กลางภายนอกของท่อ: 6 มม.

• ความหนาของผนังท่อ: ไม่สำคัญ – เครื่องอัดสามารถปรับให้เข้ากับความหนาที่แตกต่างกันได้

• ความแข็งของท่อ: สูง (ท่อคอมมอนเรลมีความแข็ง ไม่สามารถดัดงอด้วยมือได้ง่าย)

• โปรไฟล์: กรวยขั้นบันได เฉพาะสำหรับระบบคอมมอนเรล

• เครื่องกดที่เข้ากันได้: Marbed 9376-D (เครื่องกดไฮดรอลิกแบบใช้มือ 20 ตัน)

• อุปกรณ์ที่ให้มา: แม่พิมพ์ขึ้นรูป, เปลือกทรงกรวยครึ่งอัน, เกจวัดการยื่นออกมา

กรณีการใช้งาน

• รถยนต์ดีเซลและเครื่องยนต์ดีเซลคอมมอนเรล

• งานซ่อมท่อ CR

• รถตู้บริการเคลื่อนที่เพื่อเข้าดำเนินการในพื้นที่

• การบำรุงรักษาเครื่องยนต์และเครื่องกำเนิดไฟฟ้าแบบอยู่กับที่ด้วยระบบ CR

เนื้อหาชุด

• แม่พิมพ์ขึ้นรูป 1 ชิ้น (เมทริกซ์) สำหรับท่อ CR ขนาด 6 มม.

• 1 ชุดครึ่งเปลือกหอยทรงกรวย (“ฟังก์ชันคีม”)

• เกจวัดการยื่นออกมา 1 อัน

⚠️ หมายเหตุ: แหวนยึดที่จำเป็นสำหรับการล็อคปลอกกระสุนครึ่งตัวจะมาพร้อมกับแท่นกด 9376-D ซึ่งเป็นชิ้นส่วนที่ถอดไม่ได้ของแท่นกด และไม่รวมอยู่ในชุด
