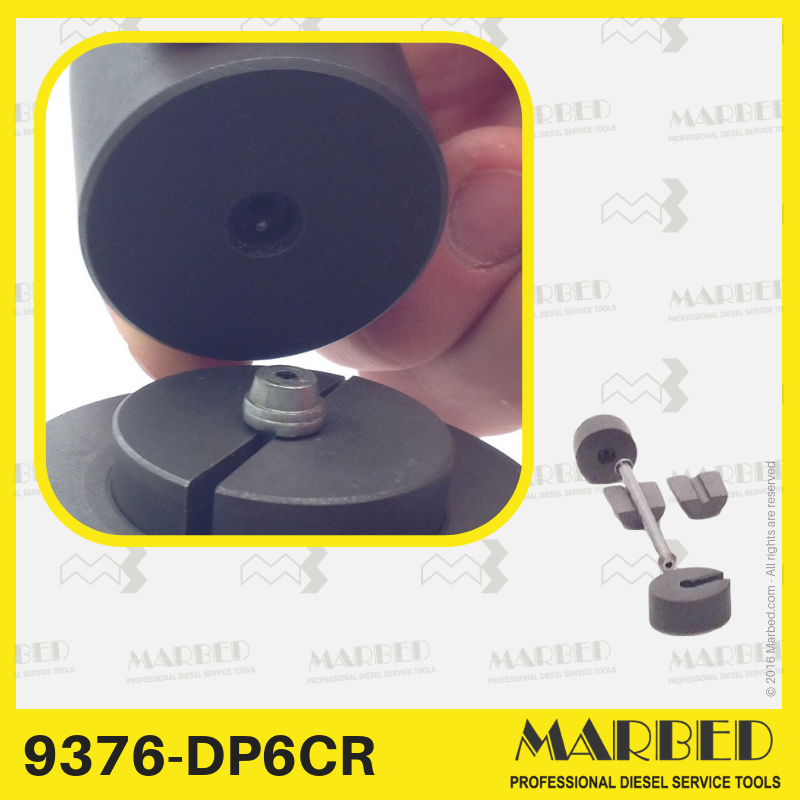

Kit Pembentuk – Pipa Diesel Common Rail 6 mm

Kit pembentuk Marbed 9376-DP6CR dirancang khusus untuk pipa diesel common rail 6 mm . Tidak seperti pipa diesel konvensional, pipa common rail jauh lebih keras dan kaku, serta memerlukan profil kerucut bertingkat khusus di ujung pipa untuk menahan tekanan operasi ekstrem. Kit DP6CR menjamin keamanan, penyegelan, dan pengulangan saat dipasangkan dengan mesin pres Marbed 9376-D 20 ton.

Manfaat Utama

• Kit khusus untuk pipa injeksi diesel common rail 6 mm

• Profil kerucut bertingkat memastikan penyegelan yang benar di bawah tekanan yang sangat tinggi

• Termasuk cetakan pembentuk, setengah cangkang, dan pengukur tonjolan

• Sistem penahan kerucut memastikan stabilitas tabung absolut di bawah beban

• Sistem modular: bangun perangkat Anda secara progresif dengan kit lain

Fitur Utama

• Matriks pembentuk mesin presisi untuk pipa CR 6 mm

• Cangkang setengah kerucut (“fungsi tang”) untuk penjepitan pipa yang aman

• Pengukur tonjolan disertakan untuk memastikan tonjolan pipa yang benar sebelum dibentuk

• Hanya kompatibel dengan mesin press hidrolik manual Marbed 9376-D

• Geometri kerucut bertingkat dioptimalkan untuk sistem injeksi common rail

Fungsi Operasional

• Pembentukan puting (pelebaran ujung pipa) pipa diesel CR 6 mm

• Pemasangan vertikal di mesin press 9376-D dengan cincin penahan

• Pembentukan kerucut bertahap memastikan integritas penyegelan pada tekanan ekstrem

• Sistem penahan berbentuk kerucut menjamin penyelarasan yang tepat di bawah beban tekan vertikal

Data Teknis

• Diameter luar pipa: 6 mm

• Ketebalan dinding pipa: tidak kritis – mesin press beradaptasi dengan ketebalan yang berbeda

• Kekerasan pipa: tinggi (pipa common rail kaku, tidak dapat ditekuk dengan mudah dengan tangan)

• Profil: kerucut berundak, khusus untuk sistem rel umum

• Mesin press yang kompatibel: Marbed 9376-D (mesin press hidrolik manual 20 ton)

• Peralatan yang disediakan: cetakan pembentuk, setengah cangkang kerucut, pengukur tonjolan

Kasus Penggunaan

• Kendaraan dan mesin diesel common rail

• Bengkel perbaikan pipa CR

• Mobil layanan keliling untuk intervensi di tempat

• Perawatan mesin stasioner dan generator dengan sistem CR

Isi Kit

• 1 cetakan pembentuk (matriks) untuk pipa CR 6 mm

• 1 set setengah cangkang kerucut (“fungsi tang”)

• 1 pengukur tonjolan

⚠️ Catatan: Cincin penahan yang diperlukan untuk mengunci setengah cangkang disertakan dengan mesin pres 9376-D. Cincin ini merupakan bagian integral yang tidak dapat dilepas dari mesin pres dan tidak termasuk dalam kit.
