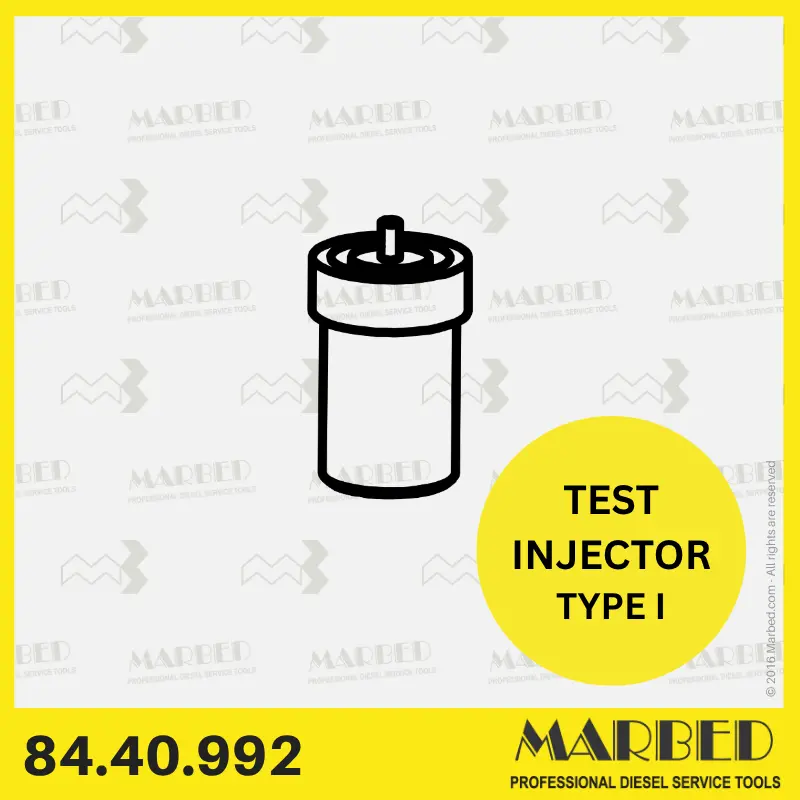

Калибровочная форсунка ISO (испытательная форсунка), НЕ для использования в двигателе

Калибровочные форсунки (испытательные форсунки) имитируют поведение форсунок двигателя только для стендовых испытаний , выступая в качестве расходомеров для настройки и проверки топливных насосов высокого давления в стандартизированных условиях . Стандарты ISO 7440-1 и ISO 14681 определяют узлы (с одноотверстием в форме диафрагмы или с форсункой с задержкой впрыска ) и их использование на стенде; стандарт ISO 4010 определяет саму калибровочную форсунку с задержкой впрыска . Стандарт ISO 4008-3 устанавливает процедуры применения и испытаний , а также обязательный график технического обслуживания для испытательных форсунок.

Основные преимущества

• Единые результаты испытаний по всему миру (одинаковый «калибр» форсунки и процедура согласно ISO).
• Поддерживаются два семейства ISO: с диафрагмой и с задержкой-штифтом, включая создание высокого давления (ISO 14681).
• Повторяемость и прослеживаемость по сравнению с графиками испытаний насосов OEM.
• Обслуживаемые/заменяемые датчики с обязательным обслуживанием по стандарту ISO.

Ключевые особенности

• Стандарты: ISO 7440-1 (калибровочная форсунка и держатель), ISO 14681 (усовершенствованные калибровочные форсунки, повышенное давление), ISO 4010 (замедленная игольчатая форсунка), ISO 4008-3 (процедуры и техническое обслуживание).
• Типы (функции):
  • С одноотверстной диафрагмой (диапазон расхода см. на стр. до ~300–400 мм³/стр по стандарту).
  • Замедлитель штифтового типа (без диафрагмы) (диапазон расхода см. на стр. ~150–200 мм³/стр).
• Давление открытия: устанавливается предварительным натяжением пружины/прокладками в держателе (не соплом).
• Диаметры диафрагмы: ISO 14681 сохраняет диапазон 0,4–0,8 мм .

Оперативные заметки

• Выберите точный код форсунки , указанный в программе испытаний производителя насоса (Bosch, Delphi и т. д.). Производитель должен указать тип форсунки, размер отверстия (если используется), трубки высокого давления и ограничения.
• Выполняйте техническое обслуживание в соответствии с Приложением B к стандарту ISO 4008-3 ; ведите журнал испытаний насосов и следуйте обязательному графику технического обслуживания для калибровки инжекторов.

Технические данные (по коду)

Перекрестная ссылка Bosch следует за 1 688 901 xxx (последние три цифры совпадают с Marbed).
