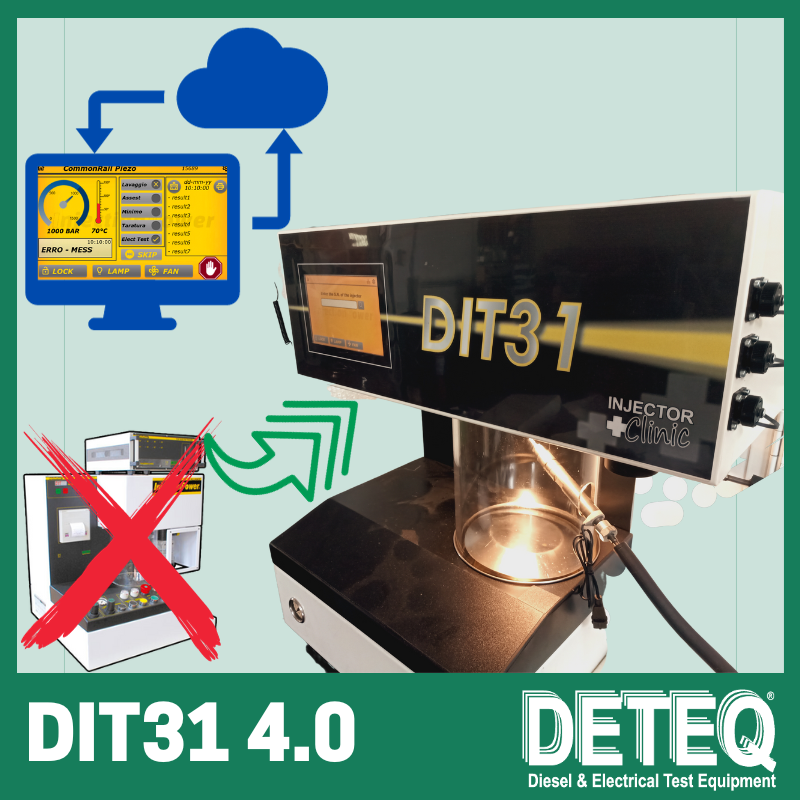

DIT31 4.0 Цифровая архитектура качества для дизельных форсунок

Платформа цифрового контроля качества

DIT31 4.0 — это интегрированная цифровая платформа для тестирования форсунок и контроля качества.

Два режима работы:

• Пользователи могут выбирать между экспертным режимом , предоставляющим полный доступ к параметрам и ручное управление, и управляемым режимом , в котором выполняются автоматизированные последовательности тестов с заранее определенными критериями проверки для минимизации влияния оператора.

Управление протоколами тестирования на основе облачных технологий:

• Доступ к протоколам тестирования, специфичным для каждого инжектора, осуществляется через облачное соединение, что обеспечивает правильную идентификацию инжектора и структурированный сбор данных.

Предварительные электротехнические испытания:

• Перед гидравлическими испытаниями проводится автоматизированная электрическая проверка форсунок системы Common Rail (электромагнитная и пьезоэлектрическая).
• Данная процедура обеспечивает электрическую целостность и гарантирует точность и воспроизводимость измерений расхода.

Основные характеристики

Усовершенствованная технология генерации и стабилизации давления

• В модели DIT31 4.0 вместо стандартных насосов с общей топливной рампой используется специально разработанная система создания давления.
• Такая конструкция сводит к минимуму колебания давления и обеспечивает стабильное и точное регулирование давления в широком диапазоне рабочих параметров.
• Архитектура системы масштабируема по размеру и мощности, что позволяет настраивать ее под различные требования приложений, включая автомобильную, морскую, тяжелую и военно-морскую отрасли.

Запатентованная технология инъекционного введения

• DIT31 4.0 анализирует каждое отдельное событие инъекции.
• Параметры испытаний определяются при каждой инъекции с высокой точностью и разрешением .
• Этот подход существенно отличается от традиционного испытательного оборудования , которое работает с форсунками в длительных циклах и измеряет только общее количество топлива .
• Благодаря отдельной оценке каждого распыления, DIT31 4.0 обеспечивает надежные и воспроизводимые результаты независимо от оператора.

Специализированные программы тестирования

Обычные форсунки:

• Измерение давления открытия сопла (NOP) и времени утечки.

Форсунки с двойной пружиной:

• NOP1, NOP2, время утечки и измерение коэффициента K.

Форсунки системы Common Rail:

• 6-точечная карта характеристик, включающая обратный поток, давление открытия на холостом ходу, задержку открытия, время впрыска и количество впрыскиваемого топлива (dp).

Ступенчатые форсунки:

• Специальная процедура тестирования для ступенчатых конфигураций инжекторов.

Технические характеристики

Пользовательский интерфейс и возможности подключения:

Цветной сенсорный экран с виртуальными элементами управления, Ethernet-соединение для обмена данными и опциональные цифровые сервисные модули.

Система зажима форсунок:

Пневматические тиски для автоматического зажима форсунок диаметром от 10 до 32 мм.

Камера для визуализации распыления:

Большая камера распыления со встроенным галогенным освещением и системой вытяжки дымовых газов для четкого наблюдения за характером распыления.

Система управления жидкостями:

Двухбаковая конфигурация с основным баком объемом 3 литра, оснащенным 15-микронным фильтром, и отдельным баком для сбора загрязненной жидкости.

Отчетность и вывод данных:

Встроенный принтер для оперативного получения отчетов о результатах испытаний.

Дополнительные приложения, доступные по подписке, позволяют получать доступ к данным и распечатывать отчеты через стандартные офисные сетевые принтеры.

Концепция инъекционной клиники

Прибор DIT31 4.0 выполняет полный цикл тестирования форсунок менее чем за 3 минуты.

Благодаря таким характеристикам сервисные центры по обслуживанию дизельных двигателей могут функционировать как специализированные диагностические центры, обеспечивая объективную и высокоточную оценку форсунок для автомобильной, морской, железнодорожной и промышленной отраслей.
