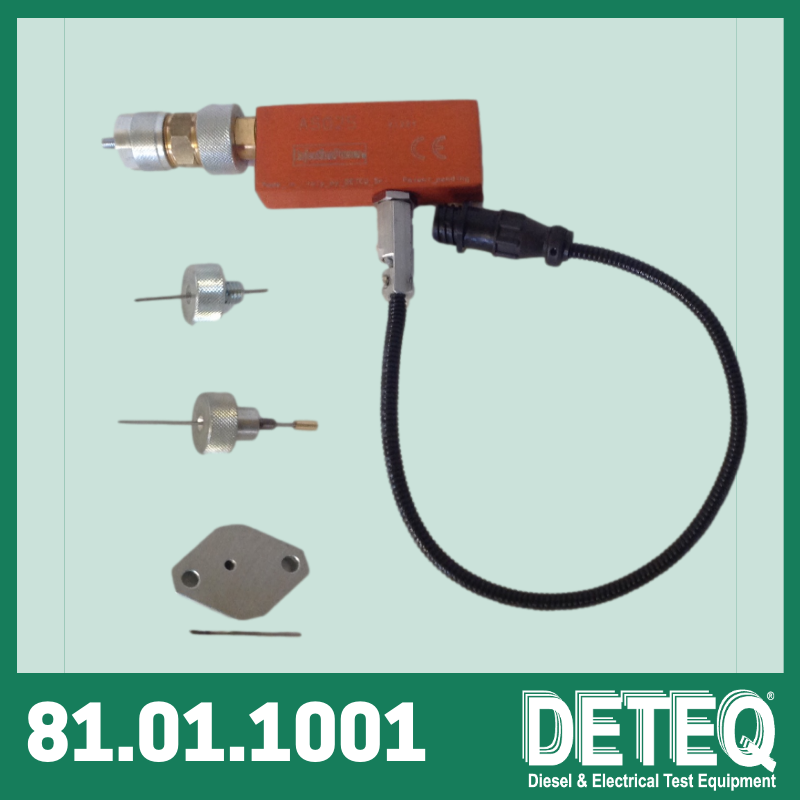

전자식 어드밴스 피스톤 트래블 센서

DETEQ 81.01.1001 전자식 피스톤 이동 센서는 Bosch VE , Delphi/Lucas DPA, DPC, DPS, DP200 과 같은 회전 디젤 펌프의 피스톤 이동 변위를 측정하도록 설계되었습니다.

피스톤의 움직임에 비례하는 전자 신호를 제공하여 테스트 벤치 작업자가 높은 정밀도로 전자적으로 분사 타이밍 진행을 모니터링할 수 있습니다.

DETEQ 측정 및 시뮬레이션 시스템(DAR25, AR60N 또는 ERT45R)에 연결하면 펌프 유형과 교정 규모에 따라 변위를 밀리미터 또는 각도 단위 로 표시할 수 있습니다.

주요 이점

• 회전 펌프의 사전 피스톤 이동을 전자적으로 측정할 수 있습니다.

• 기계식 게이지 설정을 제거하고 조정 시간을 단축합니다.

• 실시간 시각화를 위한 DETEQ 제어 시스템과 호환

• 사용자 정의 참조 위치 지정을 위한 제로 설정 기능 허용

• 주요 펌프 제품군에 대한 어댑터가 포함된 바로 사용 가능한 키트로 제공됨

주요 특징

• 높은 선형성과 반복성을 갖춘 유도 전자 센서

• DETEQ 케이블 및 플러그 표준과 호환

• 회전 디젤 펌프의 타이밍 어드밴스 피스톤 변위 측정

• DAR25, AR60N 또는 ERT45R 모듈에서 해석된 출력 신호

• 쉬운 참조 교정을 위한 제로 설정 기능

• Bosch VE, DPA, DPC, DPS, DP200 펌프용 기계식 어댑터 제공

운영 기능

• 피스톤 이동을 디지털 판독 또는 시뮬레이션을 위한 전기 신호로 변환합니다.

• 사용된 제어 장치에 따라 mm 또는 도 단위로 사전 위치를 표시합니다.

• 다음과 함께 사용 가능:

  • DAR25 – 디지털 고급 리더

  • AR60N – DPCN 펌프용 시뮬레이터

  • ERT45R – 범용 전자 펌프 시뮬레이터

• 호환 회전 펌프에 직접 설치 가능

기술 데이터

사용 사례

• 회전 디젤 펌프(기계식 또는 전자식)의 테스트 및 교정

• 분사 타이밍 진각 및 유압 액추에이터 응답 검증

• ISO4008 테스트 벤치에서 DETEQ 제어 및 시뮬레이션 모듈과 통합

• 디젤 서비스 센터를 위한 교육 및 개발 애플리케이션

키트 내용

• 어드밴스 피스톤 트래블 센서(AS25)

• Bosch VE, DPA, DPC, DPS, DP200 펌프용 어댑터 세트
