Ηλεκτρονικός αισθητήρας διαδρομής εμβόλου προόδου

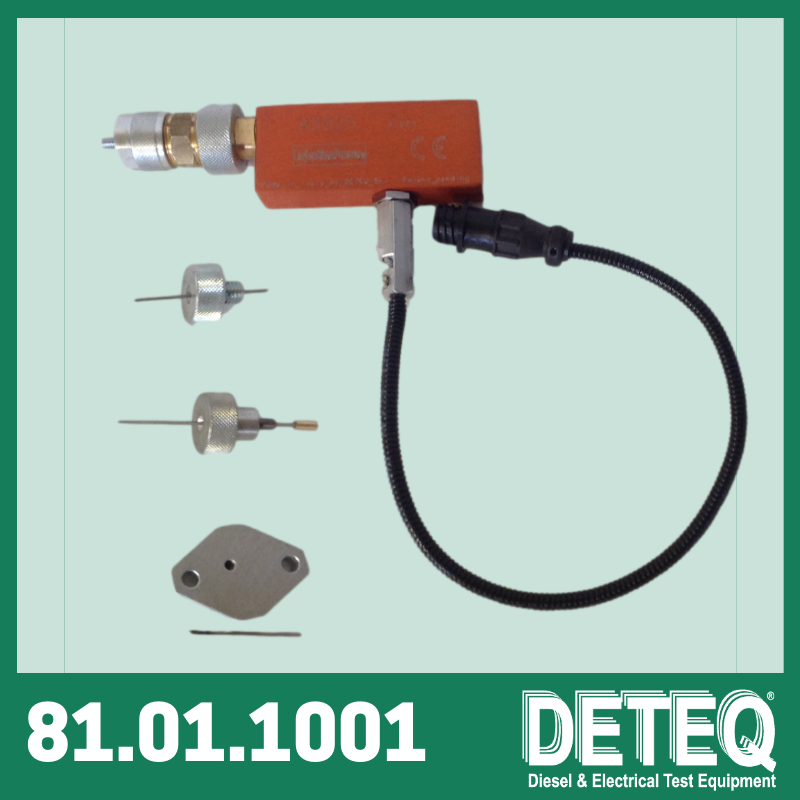

Ο ηλεκτρονικός αισθητήρας κίνησης προωθητικού εμβόλου DETEQ 81.01.1001 έχει σχεδιαστεί για τη μέτρηση της μετατόπισης του προωθητικού εμβόλου σε περιστροφικές αντλίες ντίζελ όπως Bosch VE , Delphi/Lucas DPA, DPC, DPS και DP200 .

Παρέχει ένα ηλεκτρονικό σήμα ανάλογο με την κίνηση του εμβόλου, επιτρέποντας στον χειριστή του δοκιμαστικού πάγκου να παρακολουθεί ηλεκτρονικά την πρόοδο του χρονισμού ψεκασμού με υψηλή ακρίβεια.

Όταν συνδέεται με συστήματα μέτρησης και προσομοίωσης DETEQ (DAR25, AR60N ή ERT45R), η μετατόπιση μπορεί να εμφανιστεί είτε σε χιλιοστά είτε σε γωνιακές μοίρες , ανάλογα με τον τύπο της αντλίας και την κλίμακα βαθμονόμησης.

Βασικά οφέλη

• Επιτρέπει την ηλεκτρονική μέτρηση της κίνησης του εμβόλου προς τα εμπρός σε περιστροφικές αντλίες

• Εξαλείφει τη μηχανική ρύθμιση του μετρητή και μειώνει τον χρόνο ρύθμισης

• Συμβατό με συστήματα ελέγχου DETEQ για οπτικοποίηση σε πραγματικό χρόνο

• Επιτρέπει τη λειτουργία μηδενισμού για προσαρμοσμένη τοποθέτηση αναφοράς

• Παρέχεται ως έτοιμο προς χρήση κιτ με προσαρμογείς για τις μεγάλες οικογένειες αντλιών

Βασικά χαρακτηριστικά

• Επαγωγικός ηλεκτρονικός αισθητήρας με υψηλή γραμμικότητα και επαναληψιμότητα

• Συμβατό με το καλώδιο και το πρότυπο βύσματος DETEQ

• Μετράει την μετατόπιση του εμβόλου προώθησης χρονισμού σε περιστροφικές αντλίες ντίζελ

• Σήμα εξόδου που ερμηνεύεται από μονάδες DAR25, AR60N ή ERT45R

• Λειτουργία μηδενισμού για εύκολη βαθμονόμηση αναφοράς

• Παρέχεται με μηχανικούς προσαρμογείς για αντλίες Bosch VE, DPA, DPC, DPS, DP200

Λειτουργικές Λειτουργίες

• Μετατρέπει την κίνηση του εμβόλου σε ηλεκτρικό σήμα για ψηφιακή ανάγνωση ή προσομοίωση

• Εμφανίζει τη θέση προώθησης σε mm ή μοίρες ανάλογα με τη μονάδα ελέγχου που χρησιμοποιείται

• Λειτουργεί σε συνδυασμό με:

  • DAR25 – ψηφιακός προηγμένος αναγνώστης

  • AR60N – προσομοιωτής για αντλίες DPCN

  • ERT45R – καθολικός ηλεκτρονικός προσομοιωτής αντλίας

• Έτοιμο για άμεση εγκατάσταση σε συμβατές περιστροφικές αντλίες

Τεχνικά δεδομένα

Περιπτώσεις χρήσης

• Δοκιμή και βαθμονόμηση περιστροφικών αντλιών ντίζελ (μηχανικών ή ηλεκτρονικών)

• Επαλήθευση της προόδου του χρονισμού ψεκασμού και της απόκρισης του υδραυλικού ενεργοποιητή

• Ενσωμάτωση με μονάδες ελέγχου και προσομοίωσης DETEQ σε δοκιμαστικούς πάγκους ISO4008

• Εφαρμογές εκπαίδευσης και ανάπτυξης για κέντρα σέρβις ντίζελ

Περιεχόμενα κιτ

• Αισθητήρας διαδρομής εμβόλου (AS25)

• Σετ προσαρμογέων για αντλίες Bosch VE, DPA, DPC, DPS, DP200
