Piastre di orifizio calibrate ISO per iniettori di prova
Orifizi tarati di precisione progettati per iniettori di prova ISO (ISO 7440 / ISO 14681). Disponibili in diametri da 0,4 mm a 0,8 mm, garantiscono condizioni di flusso ripetibili e standardizzate durante la calibrazione della pompa diesel.

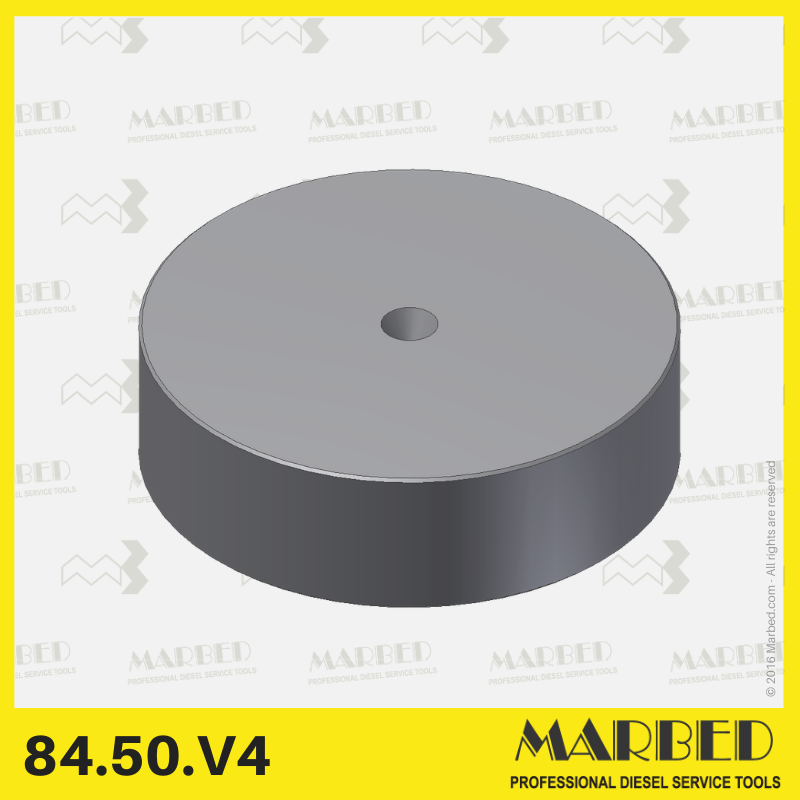

Le piastre di orifizio calibrate sono elementi di riferimento di precisione utilizzati negli iniettori di prova ISO 7440 e ISO 14681 .
Definiscono il riferimento della portata nel gruppo iniettore, garantendo condizioni di prova identiche e risultati di erogazione della pompa comparabili in tutto il mondo.
Ogni piastra corrisponde a un riferimento Bosch e a un diametro nominale del foro compreso tra 0,4 mm e 0,8 mm.
Vantaggi principali
Conformità ISO garantita agli standard 7440-2 e 14681.
Risultati standardizzati dei test delle pompe : stessi dati di portata su banchi diversi.
La lavorazione ad alta precisione garantisce ripetibilità e stabilità del flusso.
Facile sostituzione e tracciabilità : identificazione incisa secondo ISO.
Design resistente in acciaio inossidabile per una lunga durata in caso di utilizzo con fluidi di calibrazione (ISO 4113).
Caratteristiche principali
Famiglia di prodotti: 84.50.V*
Intervallo: Ø 0,4 mm – 0,8 mm
Montaggio: adatto per iniettori di calibrazione ISO 7440 / 14681
Applicazione: con ugelli di prova Marbed 84.40.987 / 990 / 991 / 999 ecc.
Materiale: acciaio temprato e lucidato, resistente alla corrosione
Conformità: ISO 7440-2 (misurazione del flusso delle piastre di orifizio)
Fluido standard: olio di calibrazione ISO 4113
Deviazione massima del flusso: < ±1% entro l'intervallo calibrato
Dati tecnici (varianti)
| Variante | Ø Foro (mm) | Rif. Bosch | Riferimento ISO | Utilizzo tipico |
| 84.50.V4 | 0,4 millimetri | 1 680 103 094 | ISO 7440 / 14681 | Calibrazione a basso flusso |
| 84.50.V5 | 0,5 millimetri | 1 680 103 095 | ISO 7440 / 14681 | Flusso standard |
| 84.50.V6 | 0,6 millimetri | 1 680 103 096 | ISO 7440 / 14681 | Flusso di medio raggio |
| 84.50.V7 | 0,7 millimetri | 1 680 103 097 | ISO 7440 / 14681 | Calibrazione ad alto flusso |
| 84.50.V8 | 0,8 millimetri | 1 680 103 098 | ISO 7440 / 14681 | Capacità massima di flusso |
Domande frequenti
Queste piastre di foro sono destinate all'uso sul motore?
No. Sono componenti di riferimento utilizzati solo negli iniettori di prova ISO sui banchi di calibrazione.
Come vengono determinati i valori di flusso?
Il diametro del foro di ciascuna piastra definisce il flusso di riferimento secondo ISO 7440-2; il flusso viene verificato utilizzando l'olio di calibrazione ISO 4113.
Quando è necessario sostituire una piastra di foro?
Rispettare gli intervalli di manutenzione previsti dall'allegato B della norma ISO 4008-3 o sostituire quando la deviazione del flusso supera la tolleranza.
Sono compatibili con gli iniettori di prova Marbed?
Sì, con iniettori ISO 7440 / 14681 (Tipi II, III, VII, IX ed equivalenti).
