Kit di configurazione predefinito - Modular Cambox

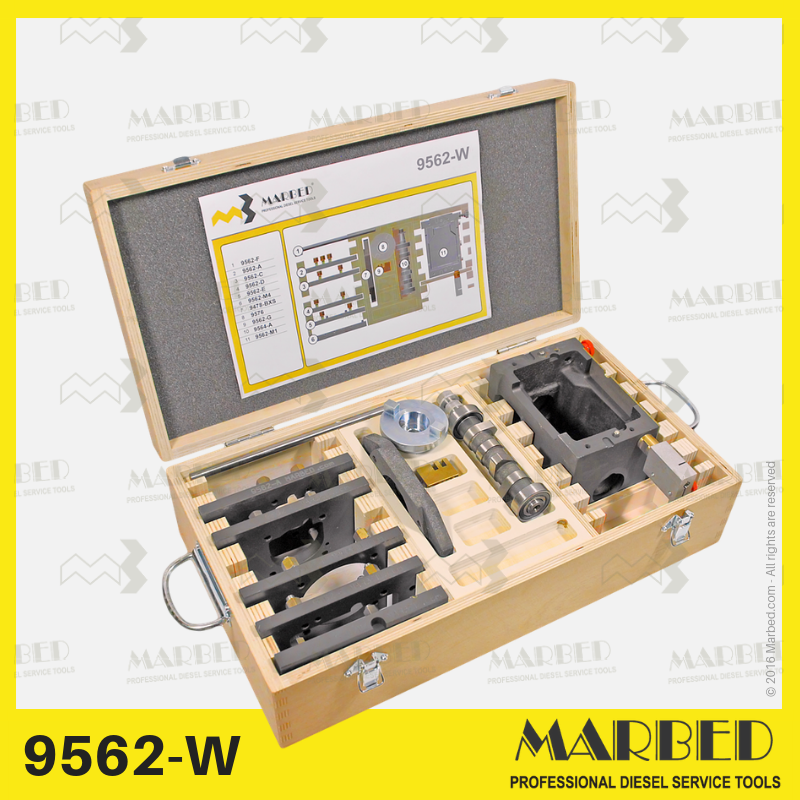

Configurazione preassemblata del sistema di prova modulare Marbed per pompe di iniezione diesel senza albero a camme interno. Ogni kit include il Cambox in ghisa 9562-M1, distanziali di precisione, piastre di montaggio e alberi a camme selezionati per specifiche famiglie di pompe. Tutti i componenti sono forniti in custodie di legno personalizzate, garantendo perfetta organizzazione, protezione e rapida installazione sul banco.
🧰 Panoramica sulla compatibilità
| Famiglia di pompe | Configurazione tipica |
| Bosch PFR...1/2/3/4 K | 9562-W |
| Bosch PFR...1/2/3/4 K + Bosch PFM1Q + Zexel PFR...2/3/4 KX + Stanadyne + PFR1K Deutz + Nippondenso 2/3/4 | 9562-KW |
| Bosch PFR...1/2/3/4 K + Bosch PFM1Q + Bosch PFM1P90V + Zexel PFR...2/3/4 KX + Stanadyne + PFR1K Deutz + Nippondenso 1/2/3/4 + Yanmar | 9562-KWY |
| Zexel PFR...1/2/3/4 KX + PFR..3/4 MD + PFR..3/4 KD | 9562-ZX2 |
Lo sfondo
Gli specialisti del diesel hanno a lungo lottato per testare le pompe senza albero a camme (PFR, PFM, PFE, ecc.):
❌ Ogni famiglia di pompe richiedeva una diversa cambox → costosa e ingombrante.
❌ Nessuno standard comune → infinite regolazioni e spessori.
❌ Componenti persi, piastre piegate, alberi a camme mancanti → tempi di fermo costanti.
❌ Panchine disorganizzate → olio, disordine e inefficienza.
💡 La soluzione
Il sistema Cambox modulare Marbed 9562-M1 è l' unica piattaforma che semplifica il lavoro e li sostituisce tutti:
Una base in ghisa (9562-M1) che garantisce perfetta rigidità e ripetibilità.
Quattro kit predefiniti (9562-W, 9562-KW, 9562-KWY, 9562-ZX2) che coprono tutte le principali famiglie di pompe.
Tutti i componenti sono conservati in custodie di legno di precisione → puliti, completi e sempre pronti.
💡 Questo trasforma il sistema Cambox in un investimento a lungo termine, non solo in uno strumento: una piattaforma che cresce con la tua officina.
💼 Vantaggi principali
Un sistema universale : sostituisce decine di cambox monouso.
Copre oltre 20 tipi di pompe (Bosch, Zexel, Denso, Yanmar, Stanadyne).
Componenti di precisione in ghisa per garantire stabilità e precisione.
Casse di legno organizzate → ordine, protezione e trasporto senza sforzo.
Tempi di installazione più rapidi : tutto è etichettato e a portata di mano.
Design espandibile : amplia il tuo kit man mano che il tuo portafoglio di servizi si espande.
Immagine professionale : flusso di lavoro pulito, strutturato ed efficiente.
⚙️ Dati tecnici
| Specifica | Descrizione |
| Unità base | Cambox 9562-M1 (ghisa, lavorata) |
| Componenti inclusi | Varia in base alla configurazione (vedi tabella sotto) |
| Tipi di pompa supportati | Bosch PFR/PFM/PFE, Zexel KD/KX/MD, Denso, Yanmar, Stanadyne |
| Alberi a camme | 9564-A/B/C/E (incluso a seconda del kit) |
| Set di distanziatori | 9562-M4, 9562-M5 (secondo necessità) |
| Materiale | Ghisa (Cambox e piastre) |
| Fine | Superfici del terreno, allineamento di precisione |
| Confezione | Custodia in legno con slot dedicati |
| Paese di produzione | Italia |
🧰 Organizzato in custodie di legno
Ogni kit è fornito in un'apposita custodia in legno , progettata per trasformare l'esperienza del workshop:
| Dolore da officina | Soluzione Marbed |
| Componenti sparsi, oleosi e persi | Ogni pezzo ha il suo alloggiamento preciso |
| Impostazioni lente e confuse | Scompartimenti etichettati e strumenti raggruppati |
| Danni frequenti alle parti di precisione | Telaio rigido in legno con protezione dagli urti |
| Aspetto non professionale della panchina | Pulito, organizzato, impressionante per i clienti |
📦 Contenuto del kit per configurazione
| Codice componente | Descrizione sintetica | 9562-W | 9562-KW | 9562-KWY | 9562-ZX2 |
| - | scatola di legno | ✔ (1x) | ✔ (2x) | ✔ (3x) | ✔ (1x) |
9562-M1 | Universalcambox in ghisa | ✔ | ✔ | ✔ | ✔ |
9478-BXS | Flangia di montaggio Cambox | ✔ | ✔ | ✔ | ✔ |
9576 | Giunto di guida | ✔ | ✔ | ✔ | ✔ |
| 9562-M4 | Distanziatore (15 mm) | ✔ | ✔ | ✔ | ✔ |
| 9562-M5 | Distanziatore (10 mm) | — | ✔ | ✔ | ✔ |
| 9564-A | Albero a camme a 4 cilindri (h 7mm) | ✔ | ✔ | ✔ | ✔ |
| 9564-B | Albero a camme a 4 cilindri (h 6mm) | — | ✔ | ✔ | ✔ |
| 9564-C | Albero a camme 1 cilindro (h 10mm) | — | — | ✔ | — |
| 9564-E | Albero a camme a 4 cilindri (h 6mm) | — | — | — | ✔ |
| 9562-F | Asta scorrevole | ✔ | ✔ | ✔ | ✔ |
| 9562-H | Asta scorrevole | — | — | ✔ | — |
| 9562-L | Asta scorrevole | — | ✔ | ✔ | ✔ |
| 9562-G | Connettore rack | ✔ | ✔ | ✔ | ✔ |
| 9562-I | Connettore rack | — | ✔ | ✔ | ✔ |
| 9562-LB | Connettore rack | — | ✔ | ✔ | ✔ |
| 9562-R | Connettore rack | — | ✔ | ✔ | ✔ |
| 9562-A | Piastra di montaggio (Bosch 1 cil.) | ✔ | ✔ | ✔ | — |
| 9562-B | Piastra di montaggio (Bosch 1 cil.) SAME | — | ✔ | ✔ | — |
| 9562-C | Piastra di montaggio (Bosch 2 cilindri) | ✔ | ✔ | ✔ | — |
| 9562-D | Piastra di montaggio (Bosch 3 cilindri) | ✔ | ✔ | ✔ | — |
| 9562-E | Piastra di montaggio (Bosch 4 cilindri) | ✔ | ✔ | ✔ | — |
9562-N | Piastra di montaggio (Nippondenso 1 cil.) | — | — | ✔ | — |
9562-M2 | Piastra di montaggio (Nippondenso 2/3/4 cilindri) | — | ✔ | ✔ | — |
9562-T | Piastra di montaggio (Zexel PFR1KX) | — | — | — | ✔ |
| 9891 / 9892 / 9893-D | Piastre di montaggio (Zexel PFR2/3/4KX) | — | ✔ | ✔ | ✔ |
| 9562-P | Piastra di montaggio (Bosch PFM1P90V) | — | — | ✔ | — |
| TD9001 / TD9003 / TD9004 | Piastre di montaggio (Yanmar/Deere 3 e 4 cilindri) | — | — | ✔ | — |
TD9006 | Piastra di montaggio (Yanmar 2K) | — | — | — | — |
9562-MD3 / 9562-MD4 | Piastra di montaggio (Zexel MD/KD 3-4 cilindri) | — | — | — | ✔ |
9562-S2 | Piastra di montaggio (Bosch PFM1P100) | — | — | — | — |
| 9562-FX | Piastra di montaggio (pompa Bosch PDM1Q60F) | — | — | — | — |
⚠️ I kit possono essere ampliati in qualsiasi momento aggiungendo nuove piastre, alberi a camme o connettori in base alle esigenze della pompa.
🧑🔧 Casi d'uso
Officine iniezione diesel
Produttori di banchi di prova
Centri di formazione e calibrazione
Reparti di assistenza OEM per motori di piccole dimensioni/industriali
In passato, testare le pompe senza albero a camme interno significava dover usare banchi di lavoro disordinati e utensili non adatti.
Ora, con i kit Cambox modulari Marbed 9562-M1 , tutto ciò di cui hai bisogno è racchiuso in un'unica custodia in legno organizzata: precisa, pulita ed espandibile.
Ogni configurazione (9562-W / 9562-KW / 9562-KWY / 9562-ZX2) include la base in ghisa 9562-M1 , distanziali dedicati, piastre, alberi a camme e accessori per le famiglie di pompe più comuni (Bosch, Zexel, Denso, Yanmar, Stanadyne).
🧰 Scegli il kit più adatto al lavoro quotidiano del tuo laboratorio e di' addio a confusione, ritardi e perdite di tempo.
❓ Domande frequenti
D1. Cosa differenzia questi kit dai tradizionali cambox?
Ognuno di essi è modulare, espandibile e custodito in una custodia professionale in legno: utensili di precisione tenuti in ordine e al sicuro.
D2. Le casse in legno sono incluse?
Sì, ogni kit viene fornito nella sua custodia in legno con scomparti interni.
D3. Posso passare da W a KWY in un secondo momento?
Assolutamente sì: il sistema è modulare. Basta aggiungere le parti mancanti.
D4. Di che materiale sono realizzati i componenti?
Tutte le camme e le piastre sono realizzate in ghisa di alta qualità per garantire rigidità e precisione.
D5. Qual è il kit più popolare?
Il kit da officina 9562-W , ideale per le pompe Bosch, è il più richiesto e conveniente.
