Configurazione preassemblata del sistema di prova modulare Marbed per pompe di iniezione diesel senza albero a camme interno. Ogni kit include il Cambox in ghisa 9562-M1, distanziali di precisione, piastre di montaggio e alberi a camme selezionati per specifiche famiglie di pompe. Tutti i componenti sono forniti in custodie di legno personalizzate, garantendo perfetta organizzazione, protezione e rapida installazione sul banco.

La flangia Marbed 8155-E garantisce il bloccaggio centrato della maggior parte delle pompe Common Rail (Bosch CP1, CP3, CP4, Delphi, Denso, VDO) su qualsiasi banco prova. Dotata di quattro anelli di riduzione (Ø 50, 60, 68, 80 mm) e compatibile con le pompe CP1K. Richiede la culla universale Marbed 9680-A o un supporto simile per un corretto montaggio.

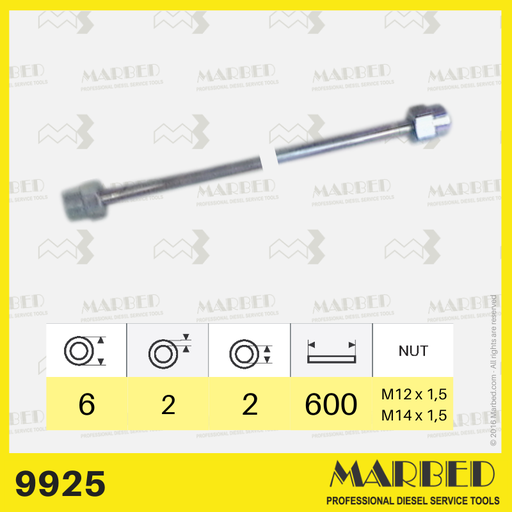

Specifiche:
- diametro esterno: 6 mm
- diametro interno: 2 mm
- spessore: 2 mm
- lunghezza: 600 mm
- dadi: M14x1,5 mm - M12x1,5 mm
Simile al riferimento Bosch 1 680 750 014, Hartridge AHP117, Denso 95091-10260

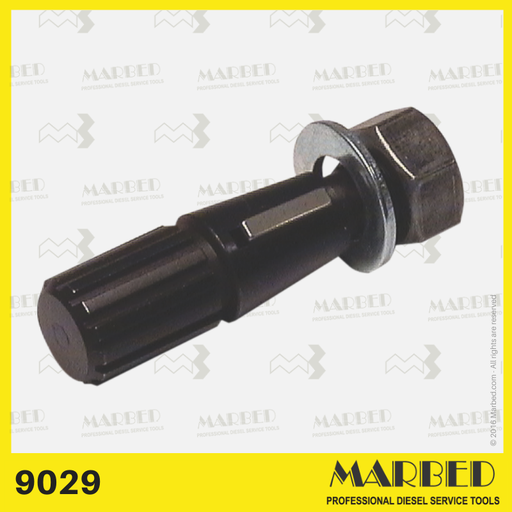

Ottimizza la configurazione del tuo banco prova per pompe DPA con l'adattatore Marbed 9029 per giunti scanalati-conici, noto anche come giunto di trasmissione per ingranaggi DPA. Progettato per un'integrazione perfetta, questo versatile adattatore converte le connessioni scanalate originali in una connessione conica maschio standard da 17 mm, consentendo la compatibilità con i semigiunti conici. La sua progettazione di precisione garantisce un allineamento perfetto, mentre la sua robustezza garantisce prestazioni affidabili nelle difficili condizioni operative del banco prova. Semplifica il tuo flusso di lavoro e gestisci diversi scenari di test con facilità.

Staffa di bloccaggio universale per il fissaggio di diverse flange che consente il bloccaggio centrato delle pompe di iniezione diesel flangiate.
L'altezza di centraggio di 125 mm e la guida di 20 mm (standard Bosch) possono essere adattate alle diverse esigenze, tramite i distanziali di adattamento appropriati.

Giunto di trascinamento ammortizzato a normativa ISO 4008/1, lunghezza 116 mm.
Backplate Ø mm 115 - fori di fissaggio M10

Uno strumento versatile e innovativo progettato per gli specialisti dell'iniezione diesel, il Marbed® 9148-B semplifica il collegamento e lo scollegamento dei dadi idraulici durante le operazioni di collaudo. Dotato di un meccanismo di sgancio rapido, elimina la necessità di chiavi, garantisce una pressurizzazione dinamica senza perdite e supporta filettature M12x1,5 e M14x1,5. L'impugnatura ergonomica e il design robusto lo rendono un compagno essenziale per le attività ripetitive.

Complete test injector (ISO 14681) similar to BH 1 688 901 106 type VII- opening pressure 250 BAR - orifice plate ø 0,8 mm

Portainiettore completo (0681343009) tipo IV - tar. 172 BAR

ISO test injector ( BH 1 688 901 019) type III - opening pressure 207 BAR - orifice plate ø0.8 mm

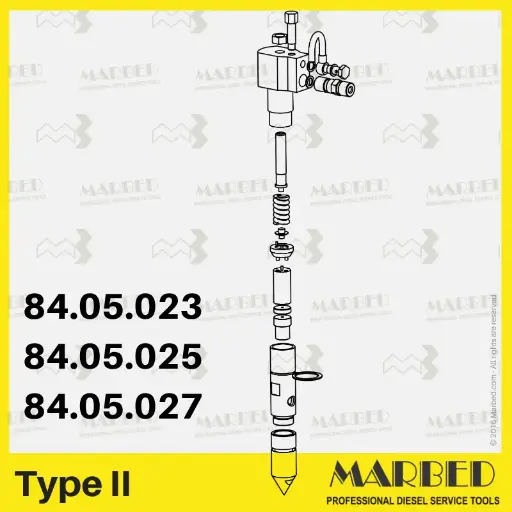

Portainiettore completo tipo II - tar. 250 BAR - past.ø0.5 mm ( simlie a BH 1 688 901 027 )

Ugello di calibrazione di riferimento per iniettori di prova ISO, utilizzato per standardizzare i test delle pompe su banchi prova e officine. Non adatto all'installazione sul motore. Garantisce dati di erogazione del carburante comparabili secondo i metodi di prova ISO.

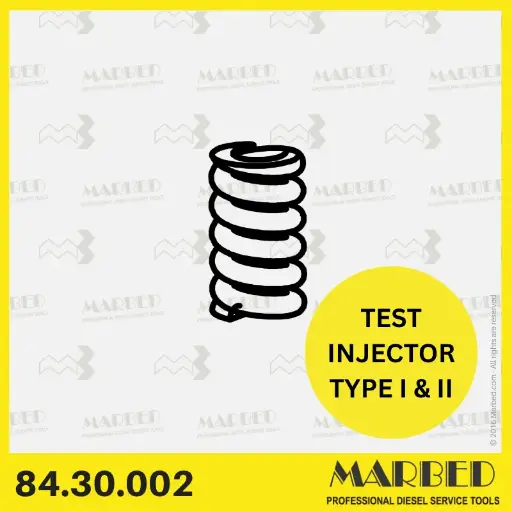

Molla calibrata per iniettori di prova ISO, che garantisce la corretta pressione di apertura dell'ugello e risultati ripetibili dei test della pompa.

Orifizi tarati di precisione progettati per iniettori di prova ISO (ISO 7440 / ISO 14681). Disponibili in diametri da 0,4 mm a 0,8 mm, garantiscono condizioni di flusso ripetibili e standardizzate durante la calibrazione della pompa diesel.

- The Marbed 9423-U is a pair of brackets designed for secure and centered mounting of diesel injection pumps on Bosch-standard test benches.
- Compatible with Bosch part numbers 1 688 030 153 (56 mm radius) and 1 688 030 147 (45 mm radius).
- Supports various pump models, including PE..A, P7..(A), NP-PE..A.. Zexel, CMS... Sigma, CMX... Sigma, PE..P..800..., and more.

La flangia 9478-V4 garantisce il bloccaggio centrato delle pompe di iniezione diesel Denso ECD-V4 su qualsiasi banco prova.
La flangia richiede una base universale 9680-A o simile.
