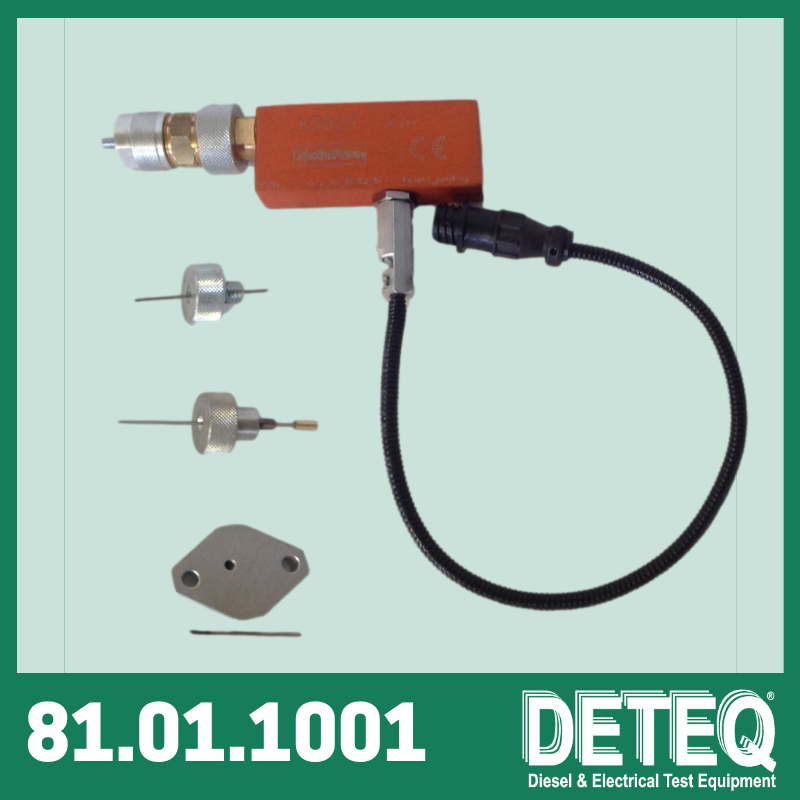

Sensore di corsa del pistone di avanzamento elettronico

Il sensore di spostamento del pistone di avanzamento elettronico DETEQ 81.01.1001 è progettato per misurare lo spostamento del pistone di avanzamento nelle pompe diesel rotative come Bosch VE , Delphi/Lucas DPA, DPC, DPS e DP200 .

Fornisce un segnale elettronico proporzionale al movimento del pistone, consentendo all'operatore del banco di prova di monitorare elettronicamente con elevata precisione l'anticipo dell'iniezione.

Se collegata ai sistemi di misurazione e simulazione DETEQ (DAR25, AR60N o ERT45R), lo spostamento può essere visualizzato in millimetri o gradi angolari , a seconda del tipo di pompa e della scala di calibrazione.

Vantaggi principali

• Consente la misurazione elettronica della corsa del pistone di avanzamento sulle pompe rotative

• Elimina la configurazione meccanica del misuratore e riduce i tempi di regolazione

• Compatibile con i sistemi di controllo DETEQ per la visualizzazione in tempo reale

• Consente la funzione di azzeramento per il posizionamento di riferimento personalizzato

• Fornito come kit pronto all'uso con adattatori per le principali famiglie di pompe

Caratteristiche principali

• Sensore elettronico induttivo ad elevata linearità e ripetibilità

• Compatibile con lo standard di cavo e spina DETEQ

• Misura lo spostamento del pistone di anticipo della fasatura nelle pompe diesel rotative

• Segnale di uscita interpretato dai moduli DAR25, AR60N o ERT45R

• Funzione di azzeramento per una facile calibrazione di riferimento

• Fornito con adattatori meccanici per pompe Bosch VE, DPA, DPC, DPS, DP200

Funzioni operative

• Converte la corsa del pistone in un segnale elettrico per la lettura digitale o la simulazione

• Visualizza la posizione di avanzamento in mm o gradi a seconda dell'unità di controllo utilizzata

• Funziona in combinazione con:

  • DAR25 – lettore di anticipo digitale

  • AR60N – simulatore per pompe DPCN

  • ERT45R – simulatore universale di pompa elettronica

• Pronto per l'installazione diretta su pompe rotative compatibili

Dati tecnici

Casi d'uso

• Prova e taratura di pompe diesel rotative (meccaniche o elettroniche)

• Verifica dell'anticipo dell'iniezione e della risposta dell'attuatore idraulico

• Integrazione con i moduli di controllo e simulazione DETEQ sui banchi prova ISO4008

• Applicazioni di formazione e sviluppo per centri di assistenza diesel

Contenuto del kit

• Sensore di corsa del pistone di avanzamento (AS25)

• Set di adattatori per pompe Bosch VE, DPA, DPC, DPS, DP200
