Zentrierte Montage (110 )

Modulares System zum Testen der von Zexel hergestellten nockenwellenlosen Pumpen in den Größen:
- PFR1K.., PFR2K.., PFR3K.. PFR4K..
- PFR3KD, PFR4KD
- PFR3MD, PFR4MD
Das Cambox kann auf jedem Prüfstand für Diesel-Einspritzpumpen eingesetzt werden.
Diese Konfiguration wird in einer Holzkiste geliefert und umfasst die folgenden Komponenten:

- Universal Cambox (9562-M1) und Distanzstück (9562-M4 und 9562-M5)
- 4-Zylinder-Nockenwellen (9564-A und 9564-E)
- Befestigungsplatte für Zexel PFR .. 1K (9562-T)
- Befestigungsplatte für Zexel PFR .. 2K (9891)
- Befestigungsplatte für Zexel PFR .. 3K (9892)
- Befestigungsplatte für Zexel PFR .. 4K (9893-D)
- Befestigungsplatte für Zexel PFR .. 3KD/MD (9562-MD3)
- Befestigungsplatte für Zexel PFR .. 4KD/MD (9562-MD4)
- Stangen (9562-F und 9562-L) und Kraftstoffkontrollstecker (9562-G, 9562-I, 9562-R und 9562-LB)
- Cambox-Montageflansch (9478-BXS)
- Antriebskupplung (9576)

Der Flansch 8155-E gewährleistet die zentrierte Klemmung der meisten CR-Pumpen (Bosch CP1, CP3, CP4, Delphi, Denso, VDO) auf jedem Prüfstand.
Der Flansch ist mit 4 Reduzierringen für die Nabendurchmesser 50, 60, 68 und 80 mm sowie für CP1K-Pumpen ausgestattet.
Für den Flansch ist eine Universalhalterung 9680-A oder Ähnliches erforderlich.

The Marbed 9680-A, made of durable cast iron with precision machining, delivers exceptional stability and accuracy for centered diesel pump mounting and testing.

- The Marbed 9423-U is a pair of brackets designed for secure and centered mounting of diesel injection pumps on Bosch-standard test benches.
- Compatible with Bosch part numbers 1 688 030 153 (56 mm radius) and 1 688 030 147 (45 mm radius).
- Supports various pump models, including PE..A, P7..(A), NP-PE..A.. Zexel, CMS... Sigma, CMX... Sigma, PE..P..800..., and more.

Der Flansch 9478-V4 gewährleistet die zentrierte Klemmung der Denso ECD-V4-Dieseleinspritzpumpen auf jedem Prüfstand.
Der Flansch erfordert eine 9680-A-Universalhalterung oder ähnliches.

Modulares System zum Testen der von Zexel hergestellten nockenwellenlosen Pumpen der Größen PFR1K.., PFR2K.., PFR3K.. und PFR4K..
Das Cambox kann auf jedem Prüfstand für Diesel-Einspritzpumpen eingesetzt werden.
Diese Konfiguration wird in einer Holzkiste geliefert und umfasst die folgenden Komponenten:

- Universal Cambox (9562-M1) und Distanzstück (9562-M4 und 9562-M5)
- 4-Zylinder-Nockenwelle (9564-A)
- Befestigungsplatte für Zexel PFR .. 1K (9562-T)
- Befestigungsplatte für Zexel PFR .. 2K (9891)
- Befestigungsplatte für Zexel PFR .. 3K (9892)
- Befestigungsplatte für Zexel PFR .. 4K (9893)
- Stangen (9562-F und 9562-L) und Kraftstoffkontrollstecker (9562-G, 9562-R und 9562-LB)
- Cambox-Montageflansch (9478-BXS)
- Antriebskupplung (9576)

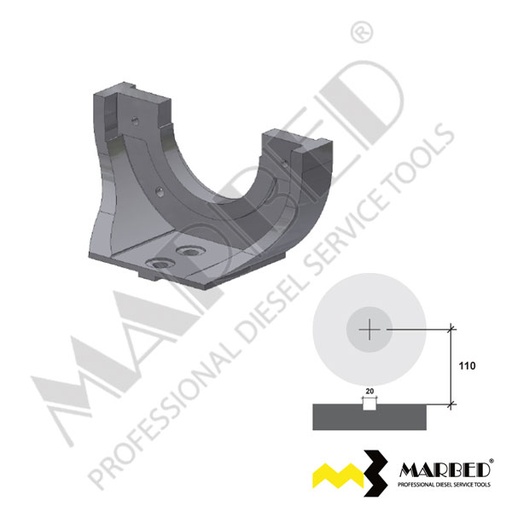

Technische Spezifikationen:
- Zentrierhöhe: 110 mm
- Führung 20 mm

An den Flanschen 8130 und 9478-CR zu montierende Schnittstelle zur Befestigung von Delphi cr-Pumpen als R9042A040A oder R9042A014A und ähnliches.

Flange for fixing ZEXEL VP pumps on test benches. It requires the universal bracket 9680-A)

New version of the b racket 9562-S. This revised design is suitable for the PFM1P100 pumps and the 0 141 401 106 as well.

The Marbed 9422-U brings precision and adaptability to your diesel pump testing needs, with compatibility ranging from Bosch-standard models to Denso HP0 pumps. Built for professionals.

High-precision machined cast iron flange with a 115 mm hub diameter. Compatible with H-pumps (MAN, RVI), Bosch 1 685 720 239, and Marbed 9680-A, 9601, and swivel base 9260 systems for advanced pump testing and maintenance.

Warrants the centered clamping of the pumps having 50 mm hub diameter, on any test bench. The flange requires 9680-A universal cradle or similar.

1 Cradle
1 Flange for lubrication system
1 Coupling
1 Lubrication inlet
1 Forward bracket
1 Lateral bracket
1 Back bracket

Ready for external lubrication by oil.
