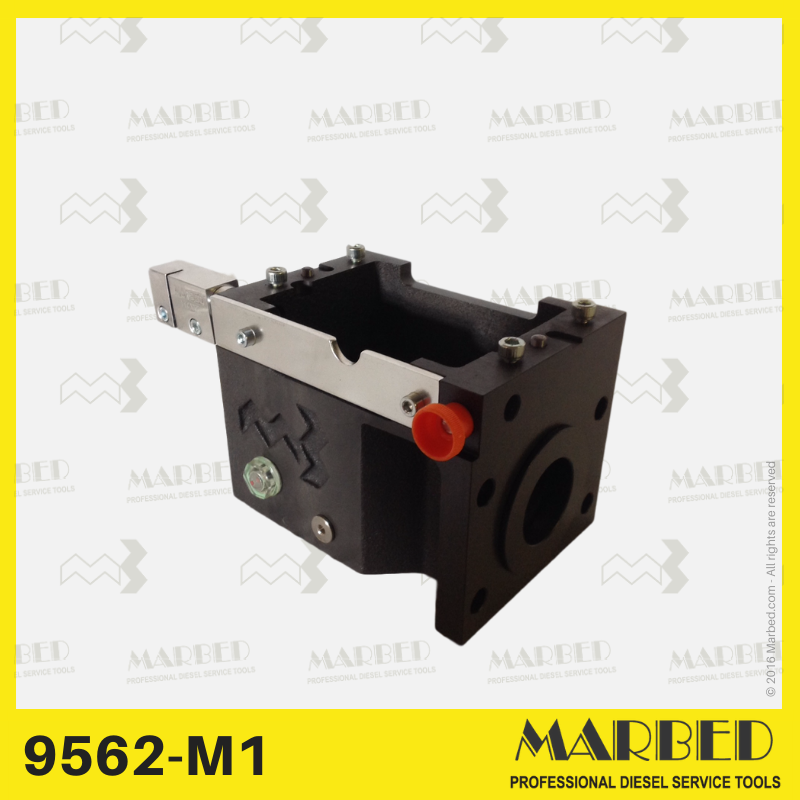

Universelle modulare Cam-Box
EAN: 8053670081796
Part Number (SKU): MARBED 9562-M1Basismodul des Marbed Modular Testing Systems für Dieseleinspritzpumpen ohne interne Nockenwelle. Entwickelt, um jahrzehntelange Werkstattbeschränkungen zu überwinden – das 9562-M1 bietet eine einzige, modulare Basis, die an über 20 Pumpentypen angepasst werden kann und so den Einsatz mehrerer dedizierter Nockenwellen überflüssig macht. Das 9562-M1 ist das Herzstück der universellen Nockenwellenplattform. Die Gusseisenkonstruktion gewährleistet Steifigkeit, Dimensionsstabilität und Langzeitgenauigkeit. Es muss mit Distanzstücken, Platten, Nockenwellen und Zubehör entsprechend der jeweiligen Pumpenfamilie konfiguriert werden.
Dieselwerkstätten stehen seit langem vor der Herausforderung, Pumpen ohne interne Nockenwelle (PFR, PFM, PFE usw.) zu testen, die jeweils ein anderes Nockenwellengehäuse und eine andere Einrichtung erfordern.
Die Marbed 9562-M1 Universal Modular Cam-Box wurde entwickelt, um diese Komplexität durch ein modulares, konfigurierbares und universelles System zu beseitigen.
Aus Gusseisen gefertigt, gewährleistet es Steifigkeit, Präzision und langfristige Zuverlässigkeit.
⚠️ Der 9562-M1 selbst enthält keine Nockenwelle .
Es ist das Basismodul und muss je nach Pumpenfamilie mit den entsprechenden Distanzstücken, Platten und Nockenwellen komplettiert werden.
💡 Hauptvorteile
Universelle Basis für über 20 Pumpentypen.
Hohe Steifigkeit und Maßgenauigkeit durch Gusskonstruktion.
Kompatibel mit Standard-Dieselprüfständen (Deteq, Bosch, Hartridge, Maktest…).
Präzise Ausrichtung mechanischer Komponenten.
Erweiterbares System – jedes Zubehör separat erhältlich.
⚙️ Technische Merkmale
| Besonderheit | Beschreibung |
| Konstruktion | Gehäuse aus Gusseisen, präzisionsgefertigt |
| Funktion | Mechanische Basis zum Testen nockenwellenloser Dieselpumpen |
| Kompatibilität | Bosch PFR/PFM/PFE, Zexel KD/KX/MD, Denso, Yanmar, Stanadyne |
| Unterstützte Nockenwellen | 9564-A / 9564-B / 9564-C / 9564-E (separat erhältlich) |
| Montage | Über modulare Platten und Distanzstücke (9562-A/B/C/D/E, 9562-M4/M5) |
| Laufwerksschnittstelle | Standardkupplung (9576) |
| Beenden | Geschliffene Oberflächen und hochpräzise Ausrichtung |
| Herstellungsland | Italien |
🧰 Kompatible Kits (vorkonfigurierte Sets)
| Kit-Code | Beschreibung | Typische Anwendungen |
| 9562-W | 1 Holzkiste | Werkstatt-Basissatz (Bosch PFR..K) Pumpen |
| 9562-KW | 2 Holzkisten | Erweiterte Abdeckung (Bosch + Zexel KX + Denso + Stanadyne Kit) |
| 9562-KWY | 3 Holzkisten | Vollständige Universalkonfiguration (Bosch + Zexel KX + Denso + Stanadyne + Yanmar-Kit) |
| 9562-ZX2 | 1 Holzkiste | Zexel Expert Kit (MD/KD/KX Zexel/Diesel Kiki-Pumpen) |
Jede Konfiguration umfasst die 9562-M1-Basis und eine Auswahl an Platten, Abstandshaltern und Nockenwellen für die jeweilige Pumpenfamilie.
Durch die Einzelbestellung von Komponenten können benutzerdefinierte Setups erstellt werden.
🔩 Empfohlenes Zubehör
| Komponente | Beschreibung |
| 9564-A/B/C/E | Nockenwellen mit unterschiedlichen Profilen (separat erhältlich) |
| 9562-M4 / M5 | Distanzsätze zur Höhenverstellung |
| 9562-A/B/C/D/E… | Montageplatten für verschiedene Pumpenflansche |
| 9562-F/H/L | Gleitstangen zur Kolbensteuerung |
| 9562-G/R/I/LB | Rack-Anschlüsse |
| 9478-BXS / 9680-A | Antriebskupplungs- und Adaptersätze |
❓ Häufig gestellte Fragen
F1: Ist im 9562-M1 eine Nockenwelle enthalten?
Nein. Nockenwellen werden je nach Pumpentyp separat bestellt.
F2. Welche Pumpen können nach der Konfiguration getestet werden?
Mehr als 20 Typen von Bosch, Zexel (Diesel Kiki), Denso, Yanmar und Stanadyne.
F3. Aus welchem Material besteht die Cambox?
Hochwertiges Gusseisen sorgt für Steifigkeit und stabile Geometrie.
F4. Kann ich mein System später erweitern?
Ja – der 9562-M1 ist modular und mit allen Marbed-Komponenten und -Kits kompatibel.
F5. Ist es mit Standardprüfständen kompatibel?
Ja, es passt über die Antriebskupplungssätze auf alle gängigen Dieselprüfstände.
