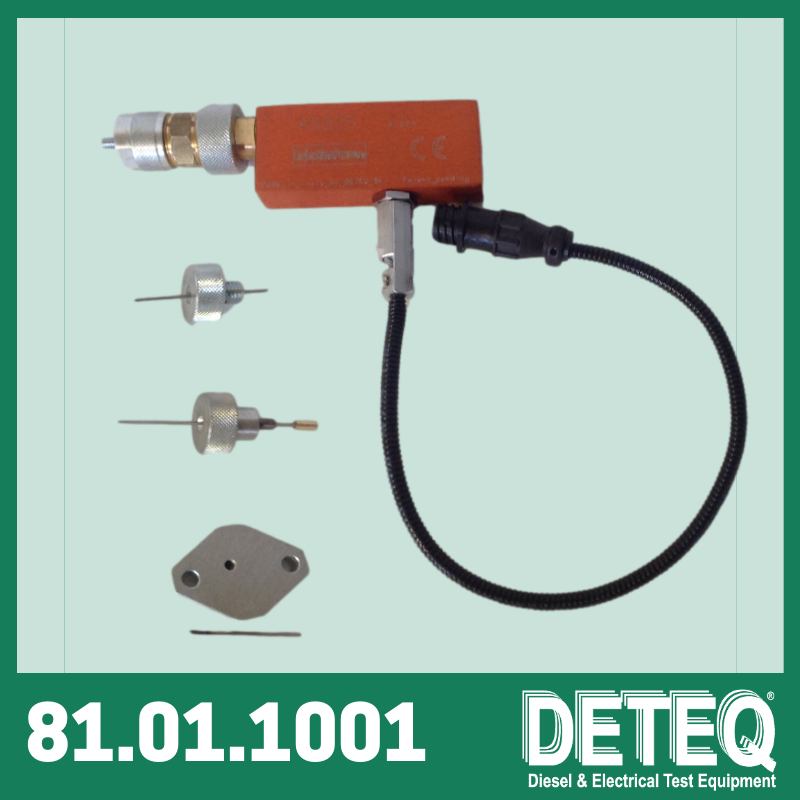

Sensor de deslocamento do pistão de avanço eletrônico

O sensor eletrônico de deslocamento do pistão de avanço DETEQ 81.01.1001 foi projetado para medir o deslocamento do pistão de avanço em bombas rotativas a diesel, como Bosch VE , Delphi/Lucas DPA, DPC, DPS e DP200 .

Ele fornece um sinal eletrônico proporcional ao movimento do pistão, permitindo que o operador da bancada de testes monitore o avanço do tempo de injeção eletronicamente com alta precisão.

Quando conectado aos sistemas de medição e simulação DETEQ (DAR25, AR60N ou ERT45R), o deslocamento pode ser exibido em milímetros ou graus angulares , dependendo do tipo de bomba e da escala de calibração.

Principais benefícios

• Permite a medição eletrônica do curso de avanço do pistão em bombas rotativas

• Elimina a configuração do medidor mecânico e reduz o tempo de ajuste

• Compatível com sistemas de controle DETEQ para visualização em tempo real

• Permite função de ajuste de zero para posicionamento de referência personalizado

• Fornecido como um kit pronto para uso com adaptadores para as principais famílias de bombas

Principais características

• Sensor eletrônico indutivo com alta linearidade e repetibilidade

• Compatível com cabo DETEQ e plugue padrão

• Mede o deslocamento do pistão de avanço de tempo em bombas rotativas a diesel

• Sinal de saída interpretado pelos módulos DAR25, AR60N ou ERT45R

• Função de ajuste de zero para fácil calibração de referência

• Fornecido com adaptadores mecânicos para bombas Bosch VE, DPA, DPC, DPS, DP200

Funções operacionais

• Converte o curso do pistão em um sinal elétrico para leitura digital ou simulação

• Exibe a posição avançada em mm ou graus, dependendo da unidade de controle usada

• Funciona em combinação com:

  • DAR25 – leitor digital avançado

  • AR60N – simulador para bombas DPCN

  • ERT45R – simulador de bomba eletrônica universal

• Pronto para instalação direta em bombas rotativas compatíveis

Dados técnicos

Casos de uso

• Teste e calibração de bombas rotativas a diesel (mecânicas ou eletrônicas)

• Verificação do avanço do tempo de injeção e da resposta do atuador hidráulico

• Integração com módulos de controle e simulação DETEQ em bancadas de teste ISO4008

• Aplicações de treinamento e desenvolvimento para centros de serviços a diesel

Conteúdo do kit

• Sensor de avanço do curso do pistão (AS25)

• Conjunto de adaptadores para bombas Bosch VE, DPA, DPC, DPS, DP200
