Modulaire Cambox - Vooraf gedefinieerde configuratiekit
Voorgemonteerde configuratie van het Marbed Modular Testing System voor dieselinjectiepompen zonder interne nokkenas. Elke kit bevat de 9562-M1 gietijzeren Cambox, precisie-afstandshouders, montageplaten en nokkenassen geselecteerd voor specifieke pompfamilies. Alle componenten worden geleverd in op maat gemaakte houten kisten, wat zorgt voor een perfecte organisatie, bescherming en snelle installatie op de werkbank.
🧰 Compatibiliteitsoverzicht
| Pompfamilie | Typische configuratie |
| Bosch PFR...1/2/3/4 K | 9562-W |
| Bosch PFR...1/2/3/4 K + Bosch PFM1Q + Zexel PFR...2/3/4 KX + Stanadyne + PFR1K Deutz + Nippondenso 2/3/4 | 9562-KW |
| Bosch PFR...1/2/3/4 K + Bosch PFM1Q + Bosch PFM1P90V + Zexel PFR...2/3/4 KX + Stanadyne + PFR1K Deutz + Nippondenso 1/2/3/4 + Yanmar | 9562-KWY |
| Zexel PFR...1/2/3/4 KX + PFR..3/4 MD + PFR..3/4 KD | 9562-ZX2 |
De achtergrond
Dieselspecialisten worstelen al lang met het testen van nokkenasloze pompen (PFR, PFM, PFE, enz.):
❌ Elke pompfamilie vereist een andere nokkenkast → duur, ruimterovend.
❌ Geen gemeenschappelijke normen → eindeloos aanpassen en aanpassen.
❌ Verloren componenten, verbogen platen, ontbrekende nokkenassen → voortdurende stilstand.
❌ Ongeorganiseerde banken → olie, rommel en inefficiëntie.
💡 De oplossing
Het Marbed 9562-M1 modulaire Cambox-systeem is het enige platform dat de klus vereenvoudigt en alle andere vervangt:
Een gietijzeren basis (9562-M1) garandeert perfecte stijfheid en herhaalbaarheid.
Vier voorgedefinieerde kits (9562-W, 9562-KW, 9562-KWY, 9562-ZX2) die elke grote pompfamilie bestrijken.
Alle onderdelen worden in nauwkeurig opgestelde houten kisten bewaard → schoon, compleet en altijd klaar voor gebruik.
💡 Hierdoor wordt het Cambox-systeem een investering voor de lange termijn, en niet zomaar een hulpmiddel: een platform dat meegroeit met uw werkplaats.
💼 Belangrijkste voordelen
Één universeel systeem : vervangt tientallen enkelvoudige nokkenkasten.
Geschikt voor meer dan 20 pomptypen (Bosch, Zexel, Denso, Yanmar, Stanadyne).
Precieze gietijzeren componenten voor stabiliteit en nauwkeurigheid.
Georganiseerde houten kisten → orde, bescherming en moeiteloos transport.
Snellere opbouwtijden : alles is gelabeld en binnen handbereik.
Uitbreidbaar ontwerp : breid uw apparatuur uit naarmate uw serviceportfolio groeit.
Professionele uitstraling – heldere, gestructureerde en efficiënte workflow.
⚙️ Technische gegevens
| Specificatie | Beschrijving |
| Basiseenheid | Cambox 9562-M1 (gietijzer, bewerkt) |
| Meegeleverde componenten | Verschilt per configuratie (zie onderstaande tabel) |
| Ondersteunde pomptypen | Bosch PFR/PFM/PFE, Zexel KD/KX/MD, Denso, Yanmar, Stanadyne |
| Nokkenassen | 9564-A/B/C/E (afhankelijk van de kit inbegrepen) |
| Afstandhoudersets | 9562-M4, 9562-M5 (indien nodig) |
| Materiaal | Gietijzer (Cambox en platen) |
| Finish | Grondoppervlakken, nauwkeurige uitlijning |
| Verpakking | Houten koffer met speciale sleuven |
| Land van herkomst | Italië |

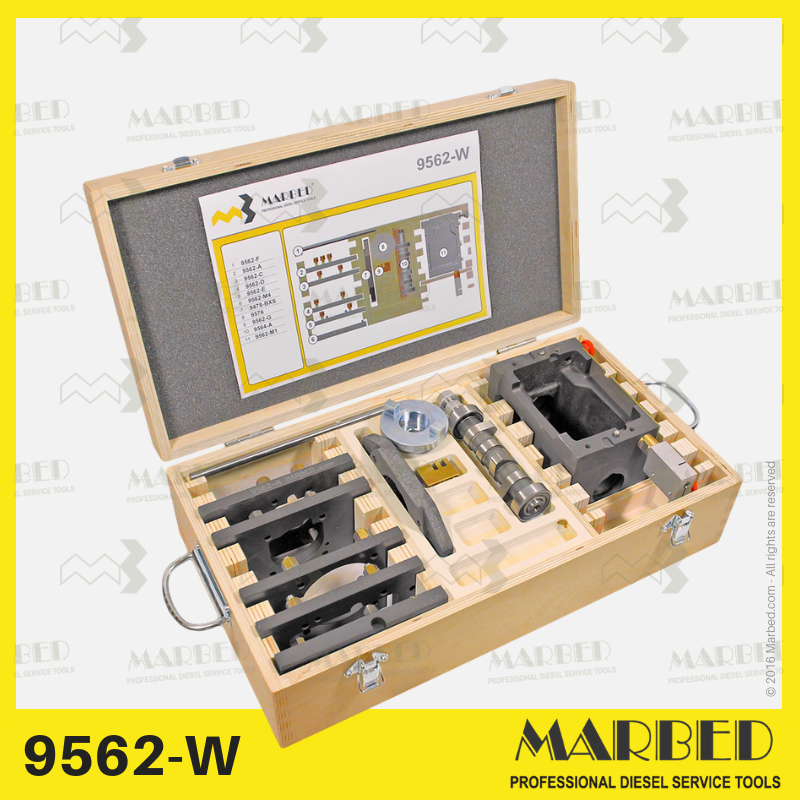

🧰 Georganiseerd in houten kisten
Elke set wordt geleverd in een speciale houten opbergkist , die is ontworpen om de werkplaatservaring te transformeren:
| Workshop Pijn | Marbed-oplossing |
| Componenten verspreid, olieachtig en verloren | Elk stuk heeft zijn eigen precieze behuizing |
| Opstellingen zijn traag en verwarrend | Gelabelde compartimenten en gegroepeerde gereedschappen |
| Regelmatige schade aan precisieonderdelen | Stijf houten frame met schokbescherming |
| Onprofessioneel bankuiterlijk | Schoon, georganiseerd, indrukwekkend voor klanten |
📦 Kitinhoud per configuratie
| Codice componente | Descrizione sintetica | 9562-W | 9562-KW | 9562-KWY | 9562-ZX2 |
| - | Houten doos | ✔ (1x) | ✔ (2x) | ✔ (3x) | ✔ (1x) |
9562-M1 | Gietijzeren universacambox | ✔ | ✔ | ✔ | ✔ |
9478-BXS | Cambox Montageflens | ✔ | ✔ | ✔ | ✔ |
9576 | Rijkoppeling | ✔ | ✔ | ✔ | ✔ |
| 9562-M4 | Afstandhouder (15 mm) | ✔ | ✔ | ✔ | ✔ |
| 9562-M5 | Afstandhouder (10 mm) | — | ✔ | ✔ | ✔ |
| 9564-A | 4 cilinder nokkenas (h 7mm) | ✔ | ✔ | ✔ | ✔ |
| 9564-B | 4 cilinder nokkenas (h 6mm) | — | ✔ | ✔ | ✔ |
| 9564-C | 1 cil. nokkenas (h 10mm) | — | — | ✔ | — |
| 9564-E | 4 cilinder nokkenas (h 6mm) | — | — | — | ✔ |
| 9562-F | Schuifstang | ✔ | ✔ | ✔ | ✔ |
| 9562-H | Schuifstang | — | — | ✔ | — |
| 9562-L | Schuifstang | — | ✔ | ✔ | ✔ |
| 9562-G | Rackconnector | ✔ | ✔ | ✔ | ✔ |
| 9562-I | Rackconnector | — | ✔ | ✔ | ✔ |
| 9562-LB | Rackconnector | — | ✔ | ✔ | ✔ |
| 9562-R | Rackconnector | — | ✔ | ✔ | ✔ |
| 9562-A | Montageplaat (Bosch 1 cil) | ✔ | ✔ | ✔ | — |
| 9562-B | Montageplaat (Bosch 1 cil) SAME | — | ✔ | ✔ | — |
| 9562-C | Montageplaat (Bosch 2 cil) | ✔ | ✔ | ✔ | — |
| 9562-D | Montageplaat (Bosch 3 cil) | ✔ | ✔ | ✔ | — |
| 9562-E | Montageplaat (Bosch 4 cil) | ✔ | ✔ | ✔ | — |
9562-N | Montageplaat (Nippondenso 1 cil) | — | — | ✔ | — |
9562-M2 | Montageplaat (Nippondenso 2/3/4 cil.) | — | ✔ | ✔ | — |
9562-T | Montageplaat (Zexel PFR1KX) | — | — | — | ✔ |
| 9891 / 9892 / 9893-D | Montageplaten (Zexel PFR2/3/4KX) | — | ✔ | ✔ | ✔ |
| 9562-P | Montageplaat (Bosch PFM1P90V) | — | — | ✔ | — |
| TD9001 / TD9003 / TD9004 | Montageplaten (Yanmar/Deere 3 en 4 cil.) | — | — | ✔ | — |
TD9006 | Montageplaat (Yanmar 2K) | — | — | — | — |
9562-MD3 / 9562-MD4 | Montageplaat (Zexel MD/KD 3-4 cil.) | — | — | — | ✔ |
9562-S2 | Montageplaat (Bosch PFM1P100) | — | — | — | — |
| 9562-FX | Montageplaat (Bosch unitpomp PDM1Q60F) | — | — | — | — |
⚠️ Kits kunnen op elk moment worden uitgebreid door nieuwe platen, nokkenassen of connectoren toe te voegen, afhankelijk van de pompvereisten.
🧑🔧 Gebruiksscenario's
Dieselinjectiewerkplaatsen
Fabrikanten van testbanken
Opleidings- en kalibratiecentra
OEM-serviceafdelingen voor kleine/industriële motoren
Het testen van pompen zonder interne nokkenas betekende vroeger rommelige werkbanken en niet-passend gereedschap.
Met de Marbed 9562-M1 Modular Cambox Kits heeft u alles wat u nodig hebt in één overzichtelijke houten koffer: nauwkeurig, overzichtelijk en uitbreidbaar.
Elke configuratie (9562-W / 9562-KW / 9562-KWY / 9562-ZX2) omvat de gietijzeren 9562-M1 basis , speciale afstandshouders, platen, nokkenassen en accessoires voor de meest voorkomende pompfamilies (Bosch, Zexel, Denso, Yanmar, Stanadyne).
🧰 Kies de set die het beste past bij de dagelijkse werkzaamheden in jouw werkplaats. Zo heb je geen last meer van verwarring, vertragingen en tijdverspilling.
❓ Veelgestelde vragen
V1. Wat maakt deze kits anders dan traditionele camboxes?
Ze zijn allemaal modulair, uitbreidbaar en worden geleverd in een professionele houten koffer, zodat uw precisiegereedschap georganiseerd en veilig wordt bewaard.
V2. Zijn de houten kisten inbegrepen?
Ja, elke set wordt geleverd in een eigen houten koffer met interne compartimenten.
V3. Kan ik later upgraden van W naar KWY?
Absoluut – het systeem is modulair. Je voegt alleen de ontbrekende onderdelen toe.
Vraag 4. Van welk materiaal zijn de componenten gemaakt?
Alle nokkenkasten en platen zijn gemaakt van hoogwaardig gietijzer voor stijfheid en precisie.
Vraag 5. Welke kit is het populairst?
De 9562-W Workshop Kit , ideaal voor Bosch pompen, is de meest gevraagde en kosteneffectieve.
