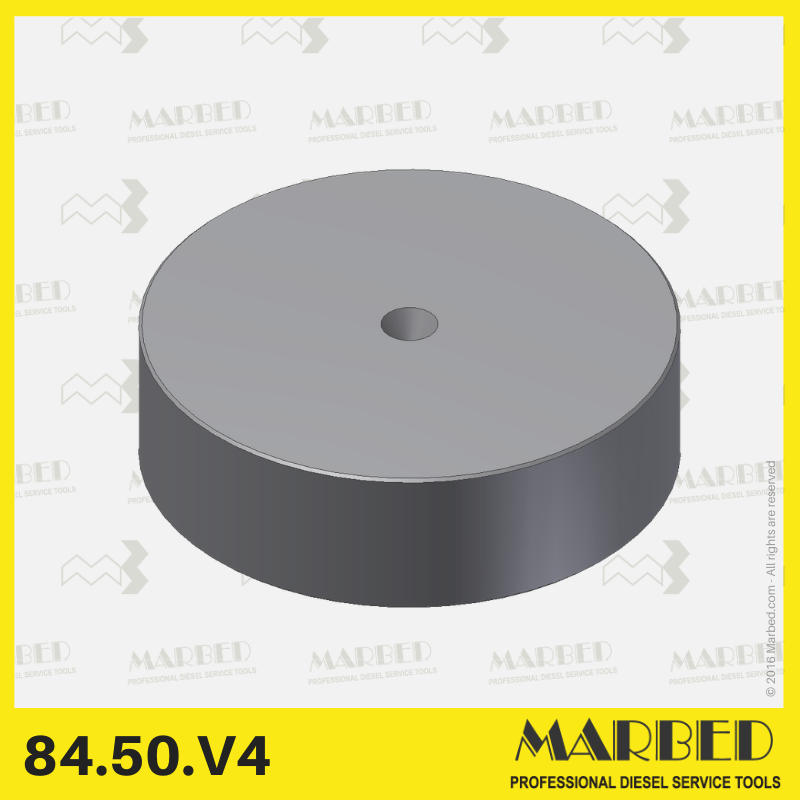

테스트 인젝터용 ISO 교정 오리피스 플레이트
ISO 테스트 인젝터(ISO 7440 / ISO 14681)용으로 설계된 정밀 교정 오리피스 플레이트입니다. 0.4mm부터 0.8mm까지의 직경으로 제공되며, 디젤 펌프 교정 시 반복 가능하고 표준화된 유량 조건을 보장합니다.
교정된 오리피스 플레이트는 ISO 7440 및 ISO 14681 테스트 인젝터 에 사용되는 정밀 기준 요소입니다.
이들은 인젝터 어셈블리의 유량 기준을 정의하여 전 세계적으로 동일한 테스트 조건과 비교 가능한 펌프 공급 결과를 보장합니다.
각 플레이트는 보쉬 기준에 해당하며 공칭 보어 직경은 0.4mm~0.8mm입니다.
주요 이점
표준 7440-2 및 14681을 준수 하는 ISO 규정 준수가 보장됩니다 .
표준화된 펌프 테스트 결과 - 다양한 벤치에서 동일한 흐름 데이터 제공.
고정밀 가공으로 반복성과 흐름 안정성이 보장됩니다.
간편한 교체 및 추적 - ISO에 따른 식별 표시가 새겨져 있습니다.
교정 유체(ISO 4113)에서 긴 서비스 수명을 위한 내구성 있는 스테인리스 스틸 디자인입니다 .
주요 특징
제품군: 84.50.V*
범위: Ø 0.4mm – 0.8mm
장착: ISO 7440/14681 교정 인젝터에 적합
적용 분야: 마블 테스트 노즐 84.40.987 / 990 / 991 / 999 등
재질 : 경화 및 연마된 강철, 내식성
규정 준수: ISO 7440-2(오리피스 플레이트의 유량 측정)
표준 유체: ISO 4113 교정 오일
최대 유량 편차: 교정 범위 내 < ±1 %
기술 데이터(변형)
| 변종 | Ø 구멍(mm) | 보쉬 참조 | ISO 참조 | 일반적인 사용 |
| 84.50.V4 | 0.4mm | 1 680 103 094 | ISO 7440 / 14681 | 저유량 교정 |
| 84.50.V5 | 0.5mm | 1 680 103 095 | ISO 7440 / 14681 | 표준 흐름 |
| 84.50.V6 | 0.6mm | 1 680 103 096 | ISO 7440 / 14681 | 중간 범위의 흐름 |
| 84.50.V7 | 0.7mm | 1 680 103 097 | ISO 7440 / 14681 | 고유량 교정 |
| 84.50.V8 | 0.8mm | 1 680 103 098 | ISO 7440 / 14681 | 최대 유량 용량 |
자주 묻는 질문
이 오리피스 플레이트는 엔진에 사용하는 건가요?
아니요. 이는 교정 벤치에서 ISO 테스트 인젝터에만 사용되는 참조 구성 요소 입니다.
흐름 값은 어떻게 결정되나요?
각 플레이트의 보어 직경은 ISO 7440-2에 따른 기준 유량을 정의합니다. 유량은 교정 오일 ISO 4113을 사용하여 검증됩니다.
오리피스 플레이트는 언제 교체해야 합니까?
ISO 4008-3 부록 B 유지 관리 간격을 따르거나 유량 편차가 허용 오차를 초과하면 교체하세요.
이 제품이 Marbed 테스트 인젝터와 호환이 되나요?
네, ISO 7440/14681 인젝터(유형 II, III, VII, IX 및 동등 제품)를 사용할 수 있습니다.
