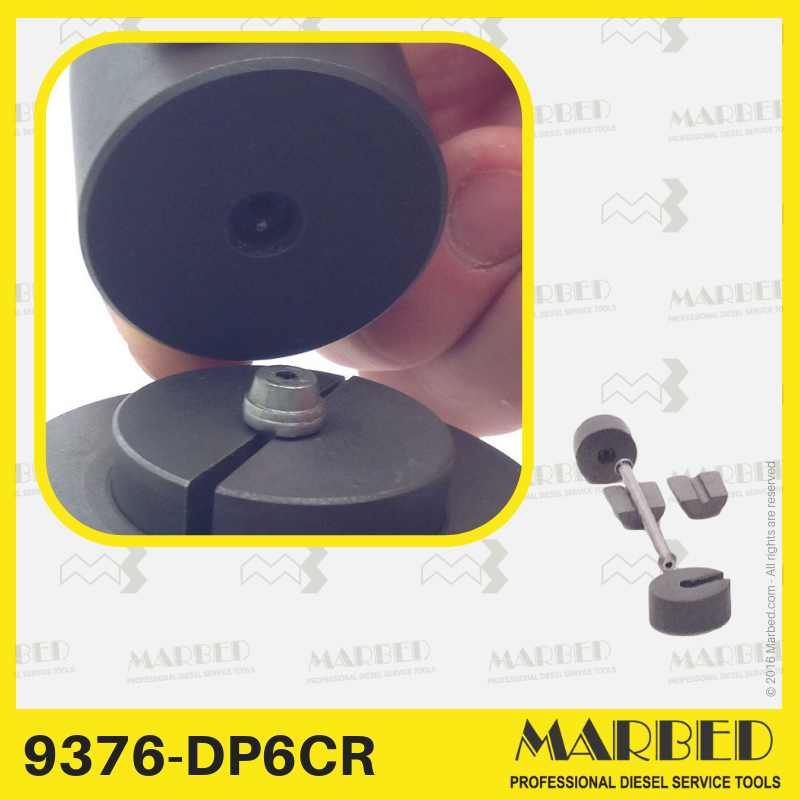

成形キット – 6 mmコモンレールディーゼルパイプ

Marbed 9376-DP6CR成形キットは、 6mm径コモンレールディーゼルパイプ用に特別に設計されています。従来のディーゼルパイプとは異なり、コモンレールラインははるかに硬く剛性が高く、極度の運転圧力に耐えるために、パイプ端部に特殊な段付きコーン形状が必要です。DP6CRキットは、Marbed 9376-D 20トンプレスと組み合わせることで、安全性、密閉性、再現性を保証します。

主なメリット

• 6mmコモンレールディーゼル噴射パイプ専用キット

• 段付きコーンプロファイルにより、非常に高い圧力下でも正確なシールが保証されます。

• 成形ダイ、ハーフシェル、突出ゲージを含む

• 円錐形の保持システムにより、負荷がかかった状態でもチューブの絶対的な安定性を確保します。

• モジュラーシステム: 他のキットを組み合わせてツールセットを段階的に構築します

主な特徴

• 6mmCRパイプ用精密機械加工成形金型（マトリックス）

• 円錐形のハーフシェル（「プライヤー機能」）でパイプをしっかりと固定

• 成形前に正しいパイプ突出を確認するための突出ゲージが付属

• Marbed 9376-D手動油圧プレスにのみ対応

• コモンレール噴射システムに最適化された段付きコーン形状

運用機能

• 6mmCRディーゼル管のニップル成形（管端フレア加工）

• 9376-Dプレスに保持リングを使用して垂直に設置

• 段付きコーン成形により、極度の圧力下でもシールの完全性を確保

• 円錐形の保持システムにより、垂直プレス荷重下でも正確な位置合わせが保証されます。

技術データ

• パイプ外径：6mm

• パイプ壁の厚さ:重要ではありません - プレスはさまざまな厚さに適応します

• パイプの硬度：高（コモンレールパイプは硬いため、手で簡単に曲げることはできません）

• プロファイル: 段付きコーン、コモンレールシステム専用

• 適合プレス：Marbed 9376-D（20トン手動油圧プレス）

• 付属工具：成形ダイ、円錐形ハーフシェル、突出ゲージ

ユースケース

• コモンレール式ディーゼル車とエンジン

• ワークショップCRパイプ修理

• 現場介入のための移動式サービスバン

• CRシステムによる定置型エンジンおよび発電機のメンテナンス

キット内容

• 6mmCRパイプ用成形金型（マトリックス）1個

• 円錐形のハーフシェル1セット（「ペンチ機能」）

• 突出ゲージ1個

⚠️注：ハーフシェルを固定するために必要な保持リングは、9376-Dプレスに付属しています。これはプレス本体と一体化した取り外し不可能な部品であり、キットには含まれていません。
