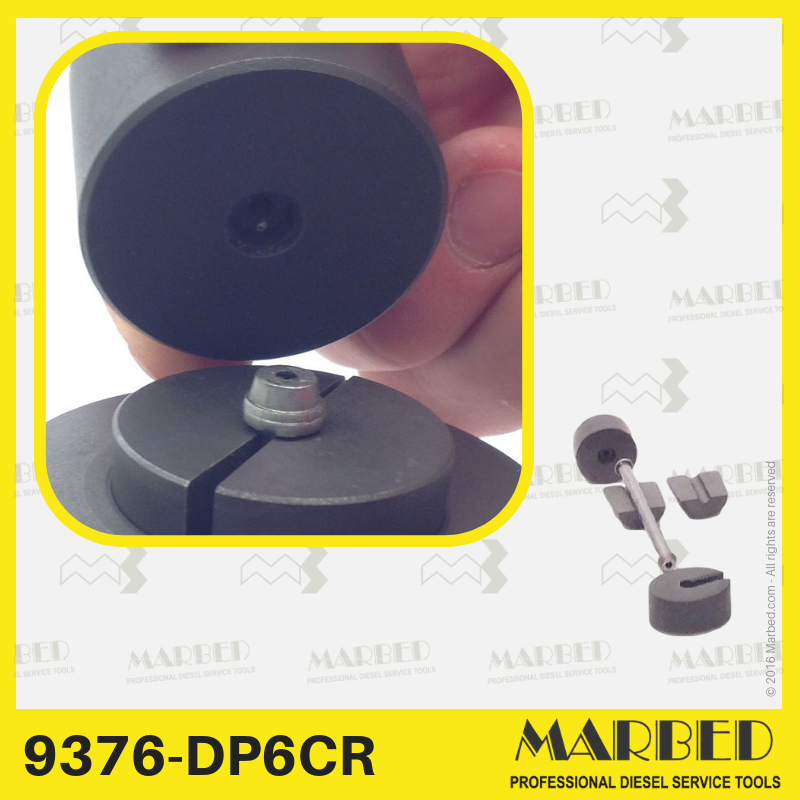

Kit de formage – Tuyaux diesel Common Rail de 6 mm

Le kit de formage Marbed 9376-DP6CR est spécialement conçu pour les conduites diesel Common Rail de 6 mm . Contrairement aux conduites diesel classiques, les conduites Common Rail sont beaucoup plus dures et rigides, et nécessitent un profil conique étagé spécial à l'extrémité pour résister aux pressions de service extrêmes. Associé à la presse Marbed 9376-D de 20 tonnes, le kit DP6CR garantit sécurité, étanchéité et répétabilité.

Principaux avantages

• Kit dédié pour tuyaux d'injection diesel à rampe commune de 6 mm

• Le profil conique étagé assure une étanchéité correcte sous des pressions très élevées

• Comprend une matrice de formage, des demi-coques et une jauge de saillie

• Le système de retenue conique assure une stabilité absolue du tube sous charge

• Système modulaire : construisez progressivement votre boîte à outils avec d'autres kits

Caractéristiques principales

• Matrice de formage usinée avec précision pour tubes CR de 6 mm

• Demi-coquilles coniques (« fonction pince ») pour un serrage sûr des tubes

• Jauge de saillie incluse pour garantir une saillie correcte du tuyau avant le formage

• Compatible uniquement avec la presse hydraulique manuelle Marbed 9376-D

• Géométrie conique étagée optimisée pour les systèmes d'injection à rampe commune

Fonctions opérationnelles

• Formation de mamelons (évasement d'extrémité de tuyau) de tuyaux diesel CR de 6 mm

• Installation verticale dans la presse 9376-D avec bague de retenue

• La formation de cône étagé assure l'intégrité de l'étanchéité à des pressions extrêmes

• Le système de retenue conique garantit un alignement précis sous une charge de presse verticale

Données techniques

• Diamètre extérieur du tuyau : 6 mm

• Épaisseur de paroi du tube : non critique – la presse s’adapte à différentes épaisseurs

• Dureté des tubes : élevée (les tubes à rampe commune sont rigides et ne peuvent pas être pliés facilement à la main)

• Profil : cône étagé, spécifique aux systèmes à rampe commune

• Presse compatible : Marbed 9376-D (presse hydraulique manuelle de 20 tonnes)

• Outils fournis : matrice de formage, demi-coquilles coniques, jauge de saillie

Cas d'utilisation

• Véhicules et moteurs diesel à rampe commune

• Atelier de réparation de tuyaux CR

• Fourgonnettes de service mobiles pour interventions sur site

• Maintenance des moteurs stationnaires et des générateurs avec des systèmes CR

Contenu du kit

• 1 matrice de formage (matrice) pour tubes CR de 6 mm

• 1 jeu de demi-coquilles coniques (« fonction pince »)

• 1 jauge de saillie

Remarque : la bague de retenue nécessaire au verrouillage des demi-coquilles est fournie avec la presse 9376-D. Elle fait partie intégrante de la presse et n'est pas incluse dans le kit.
