Cambox modulaire - Kit de configuration prédéfini

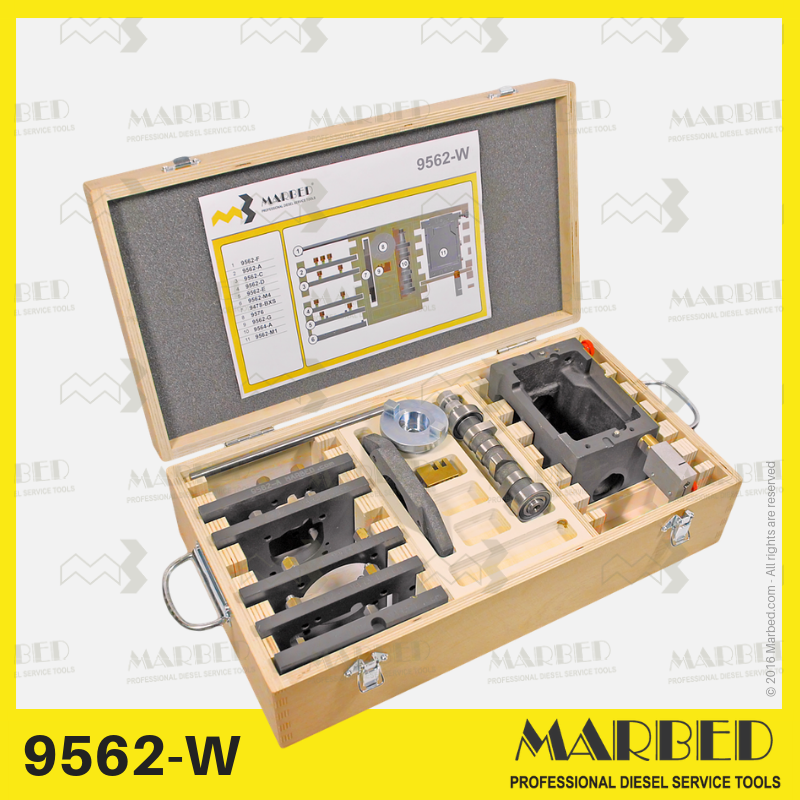

Configuration préassemblée du système de test modulaire Marbed pour pompes d'injection diesel sans arbre à cames interne. Chaque kit comprend la boîte à cames en fonte 9562-M1, des entretoises de précision, des plaques de montage et des arbres à cames adaptés à chaque famille de pompes. Tous les composants sont livrés dans des coffrets en bois sur mesure, garantissant une organisation et une protection optimales, ainsi qu'une installation rapide sur banc.
🧰 Présentation de la compatibilité
| Famille de pompes | Configuration typique |
| Bosch PFR...1/2/3/4 K | 9562-W |
| Bosch PFR...1/2/3/4 K + Bosch PFM1Q + Zexel PFR...2/3/4 KX + Stanadyne + PFR1K Deutz + Nippondenso 2/3/4 | 9562 kW |
| Bosch PFR...1/2/3/4 K + Bosch PFM1Q + Bosch PFM1P90V + Zexel PFR...2/3/4 KX + Stanadyne + PFR1K Deutz + Nippondenso 1/2/3/4 + Yanmar | 9562-KWY |
| Zexel PFR...1/2/3/4 KX + PFR..3/4 MD + PFR..3/4 KD | 9562-ZX2 |
Le contexte
Les spécialistes du diesel se battent depuis longtemps pour tester les pompes sans arbre à cames (PFR, PFM, PFE, etc.) :
❌ Chaque famille de pompe nécessite un boîtier de distribution différent → coûteux, prenant de la place.
❌ Pas de normes communes → ajustements et calages sans fin.
❌ Composants perdus, plaques pliées, arbres à cames manquants → temps d'arrêt constants.
❌ Bancs désorganisés → huile, encombrement et inefficacité.
💡 La solution
Le système Cambox modulaire Marbed 9562-M1 est la seule plate-forme qui simplifie le travail et les remplace tous :
Une base en fonte (9562-M1) assurant une rigidité et une répétabilité parfaites.
Quatre kits prédéfinis (9562-W, 9562-KW, 9562-KWY, 9562-ZX2) qui couvrent toutes les grandes familles de pompes.
Tous les composants sont stockés dans des caisses en bois de précision → propres, complets et toujours prêts.
💡 Cela transforme le système Cambox en un investissement à long terme, pas seulement en un outil : une plateforme qui évolue avec votre atelier.
💼 Principaux avantages
Un système universel : remplace des dizaines de cambox à usage unique.
Couvre plus de 20 types de pompes (Bosch, Zexel, Denso, Yanmar, Stanadyne).
Composants en fonte de précision pour la stabilité et la précision.
Caisses en bois organisées → ordre, protection et transport sans effort.
Temps d’installation plus rapides : tout est étiqueté et à portée de main.
Conception évolutive : développez votre kit à mesure que votre portefeuille de services s’élargit.
Image professionnelle – flux de travail propre, structuré et efficace.
⚙️ Données techniques
| Spécification | Description |
| Unité de base | Cambox 9562-M1 (fonte, usinée) |
| Composants inclus | Varie selon la configuration (voir le tableau ci-dessous) |
| Types de pompes pris en charge | Bosch PFR/PFM/PFE, Zexel KD/KX/MD, Denso, Yanmar, Stanadyne |
| Arbres à cames | 9564-A/B/C/E (inclus selon le kit) |
| Ensembles d'entretoises | 9562-M4, 9562-M5 (selon les besoins) |
| Matériel | Fonte (boîte à cames et plaques) |
| Finition | Surfaces au sol, alignement de précision |
| Conditionnement | Coffret en bois avec emplacements dédiés |
| Pays de fabrication | Italie |
🧰 Organisé dans des caisses en bois
Chaque kit est fourni dans un coffret de rangement en bois dédié , conçu pour transformer l'expérience de l'atelier :
| Atelier Douleur | Solution marbrée |
| Composants dispersés, huileux et perdus | Chaque pièce a son logement précis |
| Installations lentes et déroutantes | Compartiments étiquetés et outils groupés |
| Dommages fréquents aux pièces de précision | Cadre en bois rigide avec protection antichoc |
| Apparence non professionnelle du banc | Propre, organisé, impressionnant pour les clients |
📦 Contenu du kit par configuration
| Composants du code | Description synthétique | 9562-W | 9562-KW | 9562-KWY | 9562-ZX2 |
| - | Boîte en bois | ✔ (1x) | ✔ (2x) | ✔ (3x) | ✔ (1x) |
9562-M1 | Boîte universelle en fonte | ✔ | ✔ | ✔ | ✔ |
9478-BXS | Bride de montage de la boîte à cames | ✔ | ✔ | ✔ | ✔ |
9576 | Accouplement d'entraînement | ✔ | ✔ | ✔ | ✔ |
| 9562-M4 | Entretoise (15 mm) | ✔ | ✔ | ✔ | ✔ |
| 9562-M5 | Entretoise (10 mm) | — | ✔ | ✔ | ✔ |
| 9564-A | Arbre à cames 4 cylindres (h 7 mm) | ✔ | ✔ | ✔ | ✔ |
| 9564-B | Arbre à cames 4 cylindres (h 6 mm) | — | ✔ | ✔ | ✔ |
| 9564-C | 1 arbre à cames cyl (h 10mm) | — | — | ✔ | — |
| 9564-E | Arbre à cames 4 cylindres (h 6 mm) | — | — | — | ✔ |
| 9562-F | Tige coulissante | ✔ | ✔ | ✔ | ✔ |
| 9562-H | Tige coulissante | — | — | ✔ | — |
| 9562-L | Tige coulissante | — | ✔ | ✔ | ✔ |
| 9562-G | Connecteur de rack | ✔ | ✔ | ✔ | ✔ |
| 9562-I | Connecteur de rack | — | ✔ | ✔ | ✔ |
| 9562-LB | Connecteur de rack | — | ✔ | ✔ | ✔ |
| 9562-R | Connecteur de rack | — | ✔ | ✔ | ✔ |
| 9562-A | Plaque de montage (Bosch 1 cylindre) | ✔ | ✔ | ✔ | — |
| 9562-B | Plaque de montage (Bosch 1 cylindre) Identique | — | ✔ | ✔ | — |
| 9562-C | Plaque de montage (Bosch 2 cylindres) | ✔ | ✔ | ✔ | — |
| 9562-D | Plaque de montage (Bosch 3 cylindres) | ✔ | ✔ | ✔ | — |
| 9562-E | Plaque de montage (Bosch 4 cylindres) | ✔ | ✔ | ✔ | — |
9562-N | Plaque de montage (Nippondenso 1 cyl) | — | — | ✔ | — |
9562-M2 | Plaque de montage (Nippondenso 2/3/4 cyl) | — | ✔ | ✔ | — |
9562-T | Plaque de montage (Zexel PFR1KX) | — | — | — | ✔ |
| 9891 / 9892 / 9893-D | Plaques de montage (Zexel PFR2/3/4KX) | — | ✔ | ✔ | ✔ |
| 9562-P | Plaque de montage (Bosch PFM1P90V) | — | — | ✔ | — |
| TD9001 / TD9003 / TD9004 | Plaques de montage (Yanmar/Deere 3 et 4 cylindres) | — | — | ✔ | — |
TD9006 | Plaque de montage (Yanmar 2K) | — | — | — | — |
9562-MD3 / 9562-MD4 | Plaque de montage (Zexel MD/KD 3-4 cyl) | — | — | — | ✔ |
9562-S2 | Plaque de montage (Bosch PFM1P100) | — | — | — | — |
| 9562-FX | Plaque de montage (pompe unitaire Bosch PDM1Q60F) | — | — | — | — |
⚠️ Les kits peuvent être étendus à tout moment en ajoutant de nouvelles plaques, arbres à cames ou connecteurs selon les besoins de la pompe.
🧑🔧 Cas d'utilisation
Ateliers d'injection diesel
Fabricants de bancs d'essai
Centres de formation et d'étalonnage
Services de service OEM pour petits moteurs/moteurs industriels
Tester des pompes sans arbre à cames interne signifiait autrefois des bancs encombrés et des outils inadaptés.
Désormais, avec les kits Cambox modulaires Marbed 9562-M1 , tout ce dont vous avez besoin se trouve dans un seul boîtier en bois organisé : précis, propre et extensible.
Chaque configuration (9562-W / 9562-KW / 9562-KWY / 9562-ZX2) comprend la base en fonte 9562-M1 , des entretoises dédiées, des plaques, des arbres à cames et des accessoires pour les familles de pompes les plus courantes (Bosch, Zexel, Denso, Yanmar, Stanadyne).
🧰 Choisissez le kit qui correspond au travail quotidien de votre atelier — et dites adieu à la confusion, aux retards et au temps perdu.
❓ FAQ
Q1. En quoi ces kits sont-ils différents des camboxes traditionnelles ?
Chacun est modulaire, extensible et logé dans un coffret en bois professionnel : des outils de précision conservés organisés et en sécurité.
Q2. Les caisses en bois sont-elles incluses ?
Oui, chaque kit est fourni dans son propre coffret en bois avec compartiments internes.
Q3. Puis-je passer de W à KWY ultérieurement ?
Absolument ; le système est modulaire. Il suffit d'ajouter les éléments manquants.
Q4. De quel matériau sont faits les composants ?
Toutes les boîtes à cames et plaques sont fabriquées en fonte de haute qualité pour plus de rigidité et de précision.
Q5. Quel kit est le plus populaire ?
Le kit d'atelier 9562-W , idéal pour les pompes Bosch, est le plus demandé et le plus rentable.
