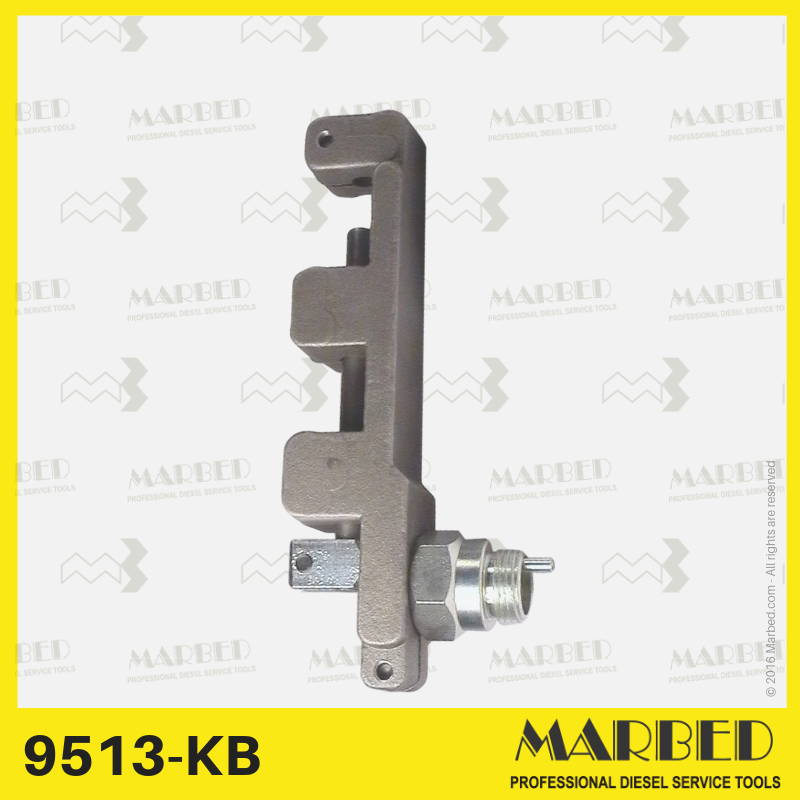

Marbed 9513-K – แท่นยึดมาตรวัดแบบไดอัลสำหรับเริ่มส่งมอบปั๊ม Bosch MW (Bosch 1 688 130 135 / 1 682 012 008)

ที่จับมาตรวัดแบบไดอัล Marbed 9513-K เป็นเครื่องมือระดับมืออาชีพที่ใช้วัด การเริ่มต้นการจ่าย (จังหวะการฉีด) ในปั๊มอินไลน์ Bosch MW

• ฟังก์ชัน : วางมาตรวัดแบบหน้าปัดไว้บนลูกสูบโดยตรง เพื่อตรวจจับเมื่อเริ่มจ่ายน้ำมัน

• การใช้งาน : ปั๊ม MW ติดตั้งบน FIAT และเครื่องยนต์อื่นๆ ที่ต้องใช้เกลียว M18×1.5

• ข้อมูลอ้างอิง OEM : Bosch 1 688 130 135 / 1 682 012 008

• การกำหนดค่า : ชุดอุปกรณ์ครบชุดรวมทั้งฐานตัว 9513-N และอะแดปเตอร์ 9513-KA

🔧 หมายเหตุทางเทคนิค

ระบบ 9513 เป็นแบบโมดูลาร์:

• 9513-K (ผลิตภัณฑ์นี้) = ฐาน 9513-N + อะแดปเตอร์ 9513-KA (การใช้งาน FIAT)

• 9513-KB = ฐาน 9513-N + อะแดปเตอร์/ปลายที่แตกต่างกันสำหรับ ปั๊ม MW 5 สูบของ Mercedes

👉 ด้วยแนวทางแบบโมดูลาร์นี้ เวิร์กช็อปจะซื้อ ฐานเพียงครั้งเดียว และขยายด้วยอะแดปเตอร์ ช่วยลดต้นทุนและปรับปรุงความคล่องตัว

วิธีการทำงาน

1. ขัน 9513-K เข้าในพอร์ตตรวจสอบปั๊ม MW (M18×1.5)

2. ใส่เกจวัดแบบไดอัลมาตรฐาน (แกน Ø8 มม. ความละเอียด 0.01 มม.)

3. หมุนเครื่องยนต์ไปที่ TDC บนกระบอกสูบที่ 1 ตั้งเกจวัดเป็นศูนย์

4. หมุนไปข้างหน้าและข้างหลัง: การเคลื่อนไหวครั้งแรกของเข็มถือเป็นการ เริ่มต้นการส่งมอบ

5. เปรียบเทียบค่ายกกับข้อมูลจำเพาะของเครื่องยนต์ (เช่น 1.00–1.25 มม. ที่ 18° BTDC)

6. ปรับตำแหน่งหน้าแปลนปั๊มจนถูกต้อง

ประโยชน์หลัก

• เครื่องมือเฉพาะสำหรับปั๊ม Bosch MW (การกำหนดค่า FIAT)

• OEM เทียบเท่า Bosch refs. 1 688 130 135 / 1 682 012 008

• โมดูลาร์ → ฐาน 9513-N สามารถนำกลับมาใช้ใหม่ได้กับอะแดปเตอร์อื่น (เช่น 9513-KB สำหรับ Mercedes MW)

• รับประกันการปรับเวลาฉีดที่แม่นยำ

• โครงสร้างเหล็กที่แข็งแรงทนทานสำหรับการใช้งานในโรงงานที่เชื่อถือได้
