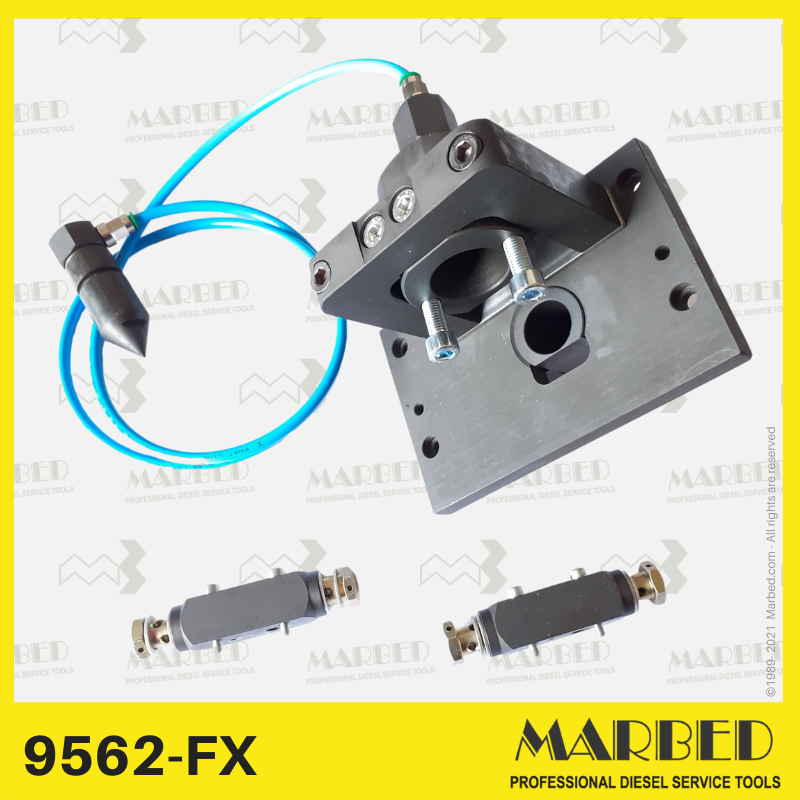

Монтажная пластина для насосов PFR на 9562-М1
Монтажные пластины Marbed 9562 представляют собой прецизионные чугунные адаптеры для соединения дизельных насосов высокого давления без внутреннего распредвала с модульным кулачковым узлом Marbed 9562-M1. Каждая пластина воспроизводит оригинальную геометрию крепления насоса и в сочетании с соответствующим распредвалом, скользящей штангой, соединителем рейки и набором проставок обеспечивает идеальное механическое выравнивание и точную регулировку впрыска.
Каждое семейство насосов имеет собственную конструкцию фланца, схему расположения болтов и высоту корпуса — и для каждого требуется определенный монтажный интерфейс.
Плиты серии 9562 решают эту проблему, предоставляя специальные, готовые к использованию интерфейсы для всех основных дизельных насосов без распределительного вала (Bosch, Zexel, Denso, Yanmar, Stanadyne).
Эти пластины, изготовленные из чугуна для обеспечения размерной стабильности и повторяемости характеристик, являются ключевыми элементами модульной испытательной системы Marbed .
Используемые вместе с основанием кулачкового механизма 9562-M1 , распределительными валами серии 9564 , а также штоками, соединителями и проставками серии 9562 , они воспроизводят реальную геометрию двигателя непосредственно на испытательном стенде.
⚙️ Таблица приложений и совместимости
| Модель насоса | Цилиндры | Код номерного знака | Требуемый распредвал | Скользящий стержень | Разъем для стойки | Набор проставок | Примечания / Типичные двигатели |
Bosch PDM1Q60F | 1 | 9562-FX | 9564-А | 9562-Ф | поставляется с 9562-FX | 9562-М4 | |
| Bosch ПФМ 1П 90В | 1 | 9562-П | 9564-С | 9562-Ф | 9562-ФП (в комплекте с 9562-П) | 9562-М4 | Deutz / SAME (ПФМ-1П-90В) |
Bosch ПФМ 1П 100 | 1 | 9562-С2 | 9564-С | поставляется с 9562-S2 | - | 9562-М4 | Bosch ПФМ-1П-100 |
Бош ПФР1К* | 1 | 9562-Б | 9564-А | 9562-Ф | снабжен 9562-Б | 9562-М4 | Такой же |
| Bosch PFR..K серии | 1 | 9562-А | 9564-А | 9562-Ф | 9562-Г | 9562-М4 | Bosch одноцилиндровый |
| 2 | 9562-С | 9564-А | 9562-Ф | 9562-Г | 9562-М4 | Bosch двухцилиндровый | |
| 3 | 9562-Д | 9564-А | 9562-Ф | 9562-Г | 9562-М4 | Bosch 3-цилиндровый промышленный | |
| 4 | 9562-Е | 9564-А | 9562-Ф | 9562-Г | 9562-М4 | 4-цилиндровые двигатели Bosch PFR | |
Bosch Q | 1 | 9563-С | 9564-А | 9562-Ф | снабжен 9563-S | 9562-М4 | |
| Серия Denso «Mini» | 1 | 9562-Н | 9564-Б | 9562-Ф | 9562-И | - | 1-цилиндровый малолитражный двигатель Denso |
| 2–4 | 9562-М2 | 9564-Б | 9562-Н | 9562-И | - | Многоцилиндровый компактный Denso | |
| Станадайн | 1 | 9562-М3 | 9564-А | 9562-Ф | обеспечено 9562-м3 | 9562-М4 | Тест 2 насосов |
| Серия Янмар | 2 | ТД9004 | 9564-А | 9562-Ф | 9562-Г | 9562-М5 | Янмар JD650 / JD750 |
| 3 | ТД9001 | 9564-А | 9562-Ф | 9562-Г | 9562-М5 | Yanmar K-type | |
Янмар | 2 | ТД9006 | 9564-А | 9562-Ф | 9562-Г | Yanmar Тип К (вариант) | |
3 | ТД9001 | 9564-А | 9562-Ф | 9562-Г | |||
| Серия Zexel PFR-KX | 1 | 9562-Т | 9564-А | 9562-Ф | 9562-Г | 9562-М4 | ТО ЖЕ САМОЕ / Кубота |
| 2 | 9891 | 9564-А | 9562-Ф | 9562-Р | 9562-М5 | Zexel KD/KX 2-цилиндровый | |
| 3 | 9892 | 9564-А | 9562-Л | 9562-ЛБ | 9562-М5 | Zexel KD/KX 3-цилиндровый | |
| 4 | 9893-Д | 9564-А | 9562-Ф | 9562-Г | 9562-М5 | Zexel KD/KX 4-цилиндровый | |
Серия Zexel PFR-KD | 3 | 9562-МД3 | 9564-А | 9562-Ф | 9562-И | 9562-М5 | |
4 | 9562-МД4 | 9564-А | 9562-Ф | 9562-И | 9562-М5 | ||
Серия Zexel PFR-MD | 3 | 9562-МД3 | 9564-Е | 9562-Ф | 9562-И | - | |
4 | 9562-МД4 | 9564-Е | 9562-Ф | 9562-И | - |
🧾 Выбор набора проставок
Комплекты проставок 9562-M4 и 9562-M5 регулируют высоту насоса относительно осевой линии распределительного вала.
Их применение зависит от семейства насоса и типа пластины:
| Набор проставок | Описание | Типичные области применения |
| 9562-М4 | Стандартные проставки по высоте | Bosch, Stanadyne, Zexel 1-цил. |
| 9562-М5 | Компактные проставки по высоте | Denso, Yanmar, Zexel многоцилиндровый |
