Модульный Cambox — комплект предопределенной конфигурации
Предварительно собранная конфигурация модульной испытательной системы Marbed для дизельных насосов высокого давления без внутреннего распределительного вала. Каждый комплект включает чугунный кулачковый вал 9562-M1, прецизионные проставки, монтажные пластины и распределительные валы, подобранные для конкретных серий насосов. Все компоненты поставляются в специальных деревянных ящиках, что обеспечивает идеальную организацию, защиту и быструю установку на стенде.
🧰 Обзор совместимости
| Семейство насосов | Типичная конфигурация |
| Bosch PFR...1/2/3/4 K | 9562-W |
| Bosch PFR...1/2/3/4 K + Bosch PFM1Q + Zexel PFR...2/3/4 KX + Stanadyne + PFR1K Deutz + Nippondenso 2/3/4 | 9562-КВт |
| Bosch PFR...1/2/3/4 K + Bosch PFM1Q + Bosch PFM1P90V + Zexel PFR...2/3/4 KX + Stanadyne + PFR1K Deutz + Nippondenso 1/2/3/4 + Yanmar | 9562-KWY |
| Zexel PFR...1/2/3/4 KX + PFR..3/4 MD + PFR..3/4 KD | 9562-ZX2 |
Фон
Специалисты по дизельным двигателям долгое время боролись с испытаниями насосов без кулачкового вала (PFR, PFM, PFE и т. д.):
❌ Для каждого семейства насосов требуется свой кулачковый механизм → дорого, занимает много места.
❌ Отсутствие единых стандартов → бесконечные регулировки и подгонки.
❌ Потерянные компоненты, погнутые пластины, отсутствующие распределительные валы → постоянные простои.
❌ Неорганизованные скамейки → масло, беспорядок и неэффективность.
💡 Решение
Модульная система Cambox System Marbed 9562-M1 — это единственная платформа , которая упрощает работу и заменяет все:
Чугунное основание (9562-М1) обеспечивает идеальную жесткость и повторяемость.
Четыре готовых комплекта (9562-W, 9562-KW, 9562-KWY, 9562-ZX2), которые охватывают все основные семейства насосов.
Все компоненты хранятся в точных деревянных ящиках → чистые, комплектные и всегда готовые к использованию.
💡 Это превращает систему Cambox в долгосрочную инвестицию, а не просто в инструмент: платформу, которая растет вместе с вашей мастерской.
💼 Основные преимущества
Одна универсальная система : заменяет десятки одноцелевых кулачковых коробок.
Охватывает более 20 типов насосов (Bosch, Zexel, Denso, Yanmar, Stanadyne).
Прецизионные чугунные компоненты для стабильности и точности.
Организованные деревянные ящики → порядок, защита и легкая транспортировка.
Более быстрая настройка — все промаркировано и находится под рукой.
Расширяемая конструкция — расширяйте свой комплект по мере расширения портфеля услуг.
Профессиональный имидж – чистый, структурированный и эффективный рабочий процесс.
⚙️ Технические данные
| Спецификация | Описание |
| Базовый блок | Кулачковый механизм 9562-М1 (чугун, обработанный) |
| Включенные компоненты | Зависит от конфигурации (см. таблицу ниже) |
| Поддерживаемые типы насосов | Bosch PFR/PFM/PFE, Zexel KD/KX/MD, Denso, Yanmar, Stanadyne |
| Распределительные валы | 9564-A/B/C/E (входит в комплект в зависимости от комплекта) |
| Наборы проставок | 9562-М4, 9562-М5 (по мере необходимости) |
| Материал | Чугун (кулачковый механизм и пластины) |
| Заканчивать | Поверхности грунта, точное выравнивание |
| Упаковка | Деревянный корпус со специальными слотами |
| Страна производства | Италия |

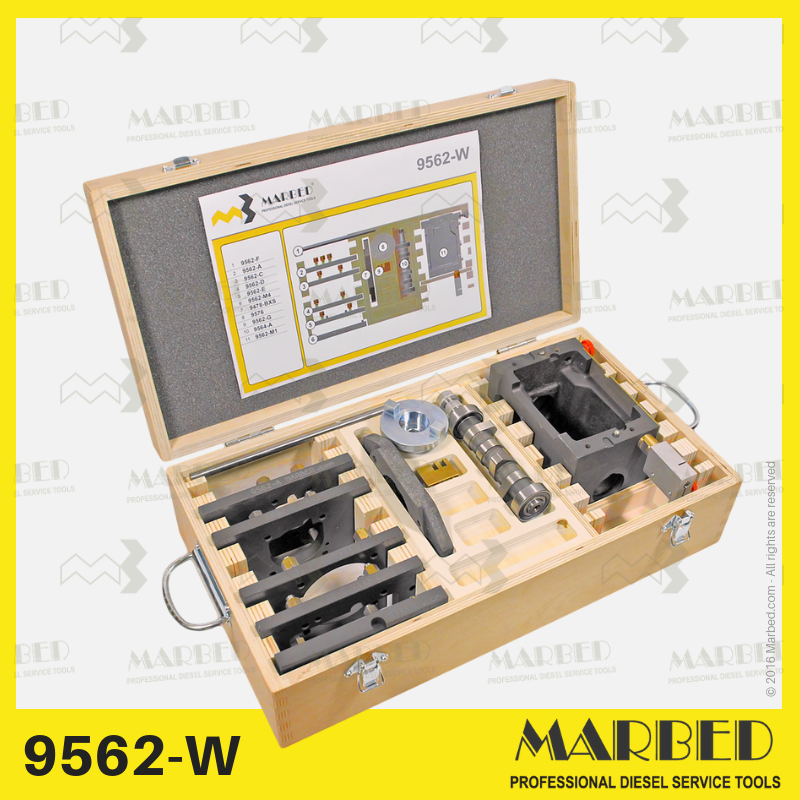

🧰 Организовано в деревянных ящиках
Каждый комплект поставляется в специальном деревянном футляре для хранения , который позволяет преобразить процесс работы в мастерской:
| Мастерская Боль | Marbed Solution |
| Детали разбросаны, маслянистые и потерянные | Каждая деталь имеет свой точный корпус |
| Настройки медленные и запутанные | Маркированные отсеки и сгруппированные инструменты |
| Частые повреждения прецизионных деталей | Жесткая деревянная рама с защитой от ударов |
| Непрофессиональный внешний вид скамейки запасных | Чистота, организованность, впечатление от клиентов |
📦 Состав комплекта по конфигурации
| Codice componente | Descrizione sintetica | 9562-W | 9562-КВт | 9562-KWY | 9562-ZX2 |
| - | Деревянный ящик | ✔ (1x) | ✔ (2x) | ✔ (3x) | ✔ (1x) |
9562-М1 | Чугунный универсальный камбокс | ✔ | ✔ | ✔ | ✔ |
9478-БХС | Монтажный фланец кулачкового механизма | ✔ | ✔ | ✔ | ✔ |
9576 | Приводная муфта | ✔ | ✔ | ✔ | ✔ |
| 9562-М4 | Проставка (15 мм) | ✔ | ✔ | ✔ | ✔ |
| 9562-М5 | Проставка (10 мм) | — | ✔ | ✔ | ✔ |
| 9564-А | 4-цилиндровый распредвал (h 7 мм) | ✔ | ✔ | ✔ | ✔ |
| 9564-Б | 4-цилиндровый распредвал (h 6 мм) | — | ✔ | ✔ | ✔ |
| 9564-С | 1-цилиндровый распредвал (h 10 мм) | — | — | ✔ | — |
| 9564-Е | 4-цилиндровый распредвал (h 6 мм) | — | — | — | ✔ |
| 9562-Ф | Скользящий стержень | ✔ | ✔ | ✔ | ✔ |
| 9562-Н | Скользящий стержень | — | — | ✔ | — |
| 9562-Л | Скользящий стержень | — | ✔ | ✔ | ✔ |
| 9562-Г | Соединитель стойки | ✔ | ✔ | ✔ | ✔ |
| 9562-И | Соединитель стойки | — | ✔ | ✔ | ✔ |
| 9562-ЛБ | Соединитель стойки | — | ✔ | ✔ | ✔ |
| 9562-Р | Соединитель стойки | — | ✔ | ✔ | ✔ |
| 9562-А | Монтажная пластина (Bosch 1 цил.) | ✔ | ✔ | ✔ | — |
| 9562-Б | Монтажная пластина (Bosch 1 цил) ТА ЖЕ | — | ✔ | ✔ | — |
| 9562-С | Монтажная пластина (Bosch 2 цил.) | ✔ | ✔ | ✔ | — |
| 9562-Д | Монтажная пластина (Bosch 3 цил.) | ✔ | ✔ | ✔ | — |
| 9562-Е | Монтажная пластина (Bosch 4 цил.) | ✔ | ✔ | ✔ | — |
9562-Н | Монтажная пластина (Nippondenso 1 цил) | — | — | ✔ | — |
9562-М2 | Монтажная пластина (Nippondenso 2/3/4 цилиндра) | — | ✔ | ✔ | — |
9562-Т | Монтажная пластина (Zexel PFR1KX) | — | — | — | ✔ |
| 9891 / 9892 / 9893-Д | Монтажные пластины (Zexel PFR2/3/4KX) | — | ✔ | ✔ | ✔ |
| 9562-П | Монтажная пластина (Bosch PFM1P90V) | — | — | ✔ | — |
| ТД9001 / ТД9003 / ТД9004 | Монтажные пластины (Yanmar/Deere 3 и 4 цилиндра) | — | — | ✔ | — |
ТД9006 | Монтажная пластина (Yanmar 2K) | — | — | — | — |
9562-МД3 / 9562-МД4 | Монтажная пластина (Zexel MD/KD 3-4 цил) | — | — | — | ✔ |
9562-С2 | Монтажная пластина (Bosch PFM1P100) | — | — | — | — |
| 9562-FX | Монтажная пластина (насосный агрегат Bosch PDM1Q60F) | — | — | — | — |
⚠️ Комплекты можно расширять в любое время, добавляя новые пластины, распределительные валы или соединители в соответствии с требованиями насоса.
🧑🔧 Варианты использования
Мастерские по инжекции дизельного топлива
Производители испытательных стендов
Учебные и калибровочные центры
Отделы OEM-обслуживания двигателей малого и промышленного назначения
Раньше испытание насосов без внутреннего кулачкового вала означало загромождение рабочих столов и использование неподходящих инструментов.
Теперь, с модульными комплектами Cambox от Marbed 9562-M1 , все необходимое находится в одном организованном деревянном ящике — точном, чистом и расширяемом.
Каждая конфигурация (9562-W / 9562-KW / 9562-KWY / 9562-ZX2) включает чугунное основание 9562-M1 , специальные проставки, пластины, распределительные валы и принадлежности для наиболее распространенных семейств насосов (Bosch, Zexel, Denso, Yanmar, Stanadyne).
🧰 Выберите комплект, соответствующий повседневной работе вашей мастерской, — и попрощайтесь с путаницей, задержками и тратой времени.
❓ Часто задаваемые вопросы
В1. Чем эти комплекты отличаются от традиционных кулачковых шкивов?
Каждый из них является модульным, расширяемым и помещается в профессиональный деревянный кейс — точные инструменты хранятся организованно и в безопасности.
В2. Включены ли деревянные ящики в комплект?
Да, каждый комплект поставляется в индивидуальном деревянном футляре с внутренними отделениями.
В3. Могу ли я позже перейти с W на KWY?
Конечно, система модульная. Вы просто добавляете недостающие элементы.
В4. Из какого материала изготовлены детали?
Все кулачковые механизмы и пластины изготовлены из высококачественного чугуна для обеспечения жесткости и точности.
В5. Какой комплект пользуется наибольшей популярностью?
Комплект для мастерской 9562-W идеально подходит для насосов Bosch, является наиболее востребованным и экономичным.
