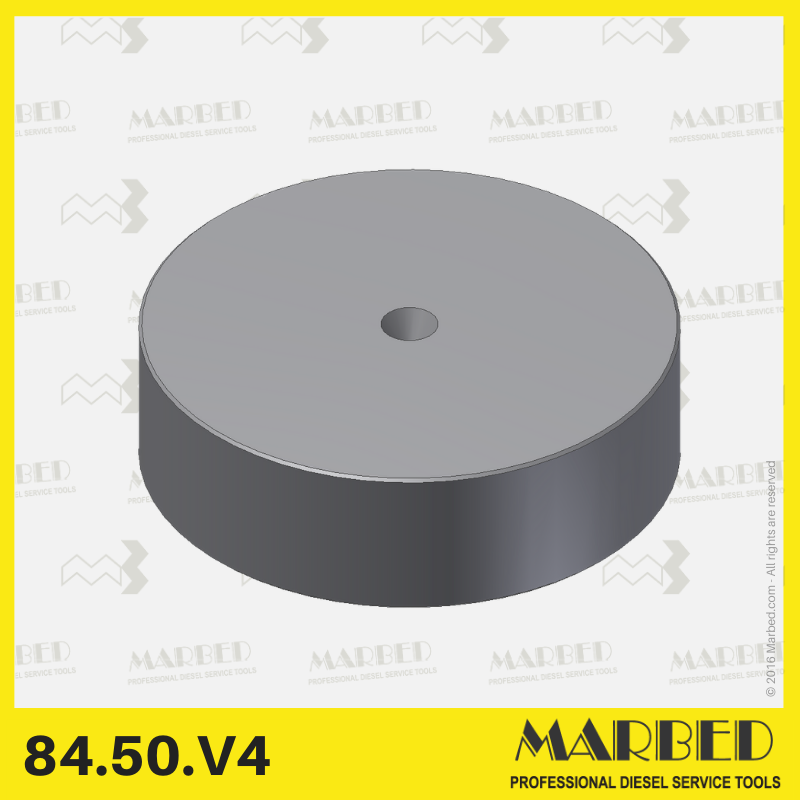

Калиброванные по стандарту ISO диафрагмы для тестовых инжекторов
Прецизионные калиброванные диафрагмы, разработанные для испытательных форсунок ISO (ISO 7440 / ISO 14681). Доступны диаметром от 0,4 мм до 0,8 мм и обеспечивают повторяемые стандартизированные условия расхода при калибровке дизельных насосов.
Калиброванные диафрагмы представляют собой прецизионные эталонные элементы, используемые в испытательных инжекторах ISO 7440 и ISO 14681 .
Они определяют эталонный расход в узле инжектора, обеспечивая идентичные условия испытаний и сопоставимые результаты подачи насоса по всему миру.
Каждая пластина соответствует артикулу Bosch и номинальному диаметру отверстия от 0,4 мм до 0,8 мм.
Основные преимущества
Гарантированное соответствие стандартам ISO 7440-2 и 14681.
Стандартизированные результаты испытаний насосов — одинаковые данные по расходу на разных стендах.
Высокоточная обработка обеспечивает повторяемость и стабильность потока.
Простая замена и отслеживаемость – гравированная идентификация в соответствии с ISO.
Прочная конструкция из нержавеющей стали для длительного срока службы при использовании калибровочных жидкостей (ISO 4113).
Ключевые особенности
Семейство продуктов: 84.50.V*
Диапазон: Ø 0,4 мм – 0,8 мм
Монтаж: подходит для калибровочных форсунок ISO 7440 / 14681
Применение: с испытательными насадками Marbed 84.40.987 / 990 / 991 / 999 и т.д.
Материал: закаленная и полированная сталь, устойчивая к коррозии.
Соответствие: ISO 7440-2 (измерение расхода с помощью диафрагм)
Стандартная жидкость: калибровочное масло ISO 4113
Максимальное отклонение расхода: < ±1 % в пределах калиброванного диапазона
Технические данные (варианты)
| Вариант | Ø отверстия (мм) | Bosch Реф. | Ссылка ИСО | Типичное использование |
| 84.50.В4 | 0,4 мм | 1 680 103 094 | ИСО 7440/14681 | Калибровка низкого расхода |
| 84.50.В5 | 0,5 мм | 1 680 103 095 | ИСО 7440/14681 | Стандартный поток |
| 84.50.V6 | 0,6 мм | 1 680 103 096 | ИСО 7440/14681 | Средний поток |
| 84.50.В7 | 0,7 мм | 1 680 103 097 | ИСО 7440/14681 | Калибровка высокого расхода |
| 84.50.V8 | 0,8 мм | 1 680 103 098 | ИСО 7440/14681 | Максимальная пропускная способность |
Часто задаваемые вопросы
Предназначены ли эти диафрагмы для использования в двигателе?
Нет. Это эталонные компоненты , используемые только в испытательных форсунках ISO на калибровочных стендах.
Как определяются значения расхода?
Диаметр отверстия каждой пластины определяет эталонный расход согласно ISO 7440-2; расход проверяется с использованием калибровочного масла ISO 4113.
Когда следует заменять диафрагму?
Соблюдайте интервалы технического обслуживания согласно приложению B стандарта ISO 4008-3 или производите замену, если отклонение расхода превышает допуск.
Совместимы ли они с тестовыми инжекторами Marbed?
Да, с форсунками ISO 7440 / 14681 (типы II, III, VII, IX и эквиваленты).
