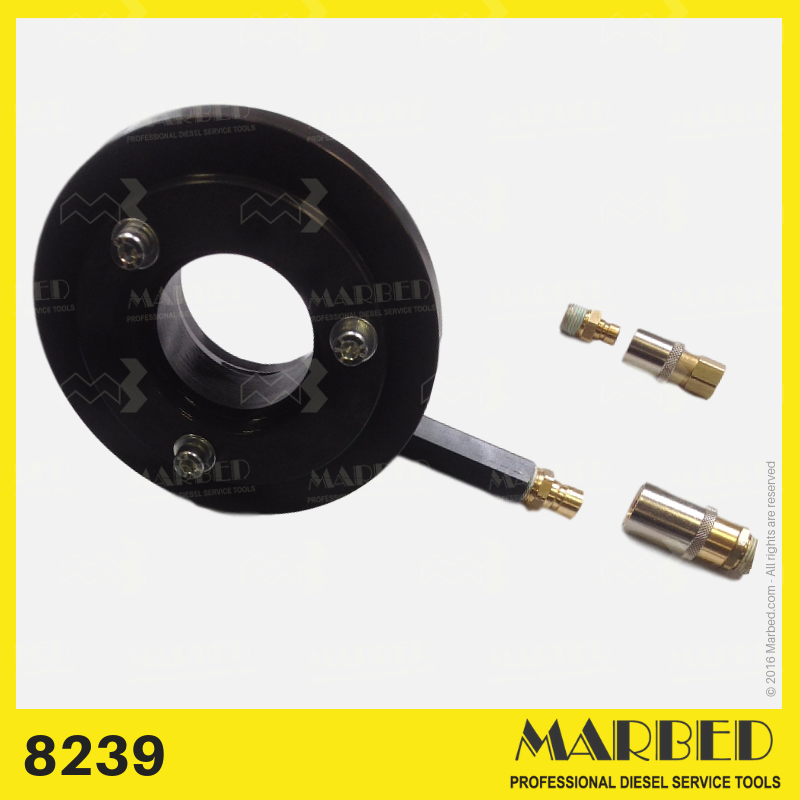

Flange para bombas Common Rail Caterpillar C6.6 / C4.4 (com portas de alimentação e retorno de óleo)

O flange Marbed 8239 foi projetado especificamente para bombas injetoras Caterpillar C6.6 e C4.4 Common Rail .

Seus circuitos integrados de alimentação e retorno de óleo replicam o sistema de lubrificação original do motor, permitindo testes e calibração seguros em bancadas de motores diesel genéricos.

Emparelhado com o acoplamento Marbed 8239-G , ele mantém a estanqueidade do óleo e o alinhamento preciso do eixo durante todo o teste.

Principais benefícios

• Projetado especificamente para bombas Caterpillar C6.6 / C4.4 Common Rail

• Portas de entrada de gás de 3/8 e saída de gás de 1/4 integradas para circulação de óleo

• Acoplamento estanque a óleo (8239-G) evita vazamentos durante a operação

• Compatível com berços Marbed (sistema antiderrapante)

• Permite testes de bombas CAT em qualquer bancada diesel padrão

• Construção robusta em aço usinado para precisão e longevidade

Principais características

• Material: aço usinado

• Altura de centralização: 125 mm (padrão Bosch)

• Porta de alimentação de óleo: rosca fêmea 3/8 GAS (BSP)

• Porta de retorno de óleo: rosca fêmea 1/4 GAS (BSP)

• Interface antiderrapante/antirrotação compatível com berços Marbed

• Acoplamento de vedação: Marbed 8239-G

• Aplicações típicas: motores industriais, máquinas de movimentação de terra, grupos geradores

Contexto Operacional

Durante os testes, o flange 8239 fornece e drena óleo lubrificante através de suas portas rosqueadas integradas.

O acoplamento Marbed 8239-G garante a estanqueidade do óleo entre o eixo da bomba e o acionamento da bancada durante a transmissão da rotação.

Esta configuração reproduz o circuito de óleo do motor, evitando o funcionamento a seco e o desgaste dos componentes.

Compatível com acessórios de bancada Marbed e sistemas de acionamento padrão.

Dados técnicos

Aplicações / Motores

Conteúdo do kit

• Corpo principal do flange 8239 (aço usinado)

• Portas de alimentação e retorno de óleo (3/8 GAS – 1/4 GAS)

• Parafusos e juntas de montagem

• Conexões para linhas externas de óleo

• (Opcional) Acoplamento estanque a óleo Marbed 8239-G
