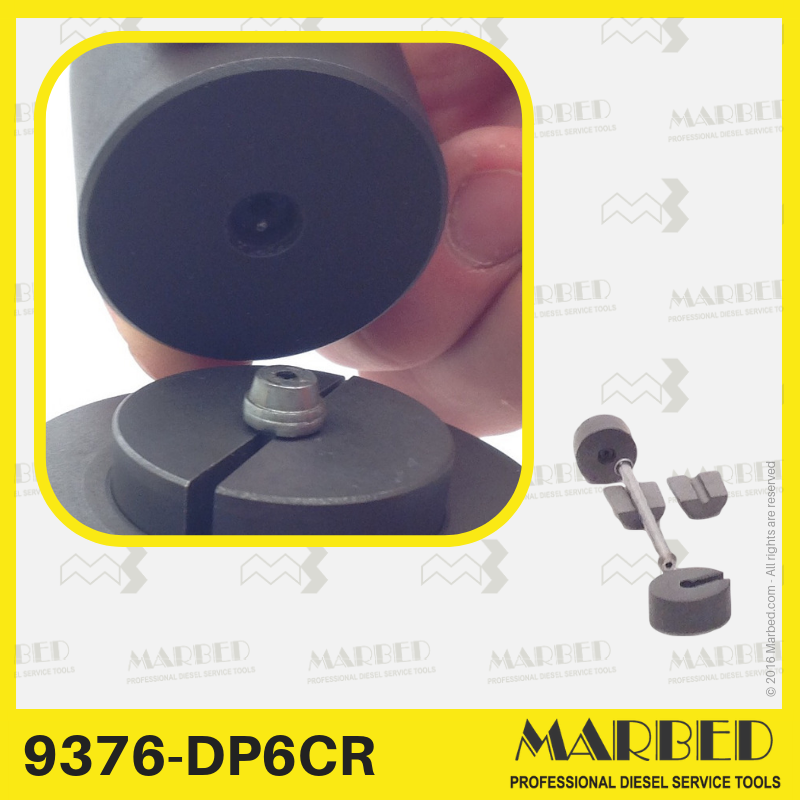

Vormset – 6 mm Common Rail Dieselleidingen

De Marbed 9376-DP6CR-vormset is speciaal ontworpen voor 6 mm common-rail dieselleidingen . In tegenstelling tot conventionele dieselleidingen zijn common-railleidingen veel harder en stijver en vereisen ze een speciaal getrapt kegelprofiel aan het uiteinde van de leiding om extreme bedrijfsdrukken te weerstaan. De DP6CR-set garandeert veiligheid, afdichting en herhaalbaarheid in combinatie met de Marbed 9376-D 20-tons pers.

Belangrijkste voordelen

• Speciale kit voor 6 mm common-rail dieselinjectieleidingen

• Het trapvormige kegelprofiel zorgt voor een correcte afdichting onder zeer hoge druk

• Inclusief vormmatrijs, halve schalen en uitsteekselmeter

• Conisch bevestigingssysteem zorgt voor absolute buisstabiliteit onder belasting

• Modulair systeem: bouw uw gereedschapsset geleidelijk uit met andere kits

Belangrijkste kenmerken

• Precisiebewerkte vormmatrijs (matrix) voor 6 mm CR-buizen

• Conische halve schalen (“tangfunctie”) voor veilige buisklemming

• Uitsteekselmeter meegeleverd om de juiste uitsteeklengte van de buis te garanderen voordat deze wordt gevormd

• Alleen compatibel met Marbed 9376-D handhydraulische pers

• Getrapte kegelgeometrie geoptimaliseerd voor common-rail-injectiesystemen

Operationele functies

• Nippelvorming (buisuiteinde opvullen) van 6 mm CR dieselleidingen

• Verticale montage in de 9376-D pers met borgring

• De trapsgewijze kegelvorming zorgt voor een goede afdichting bij extreme druk

• Conisch vasthoudsysteem garandeert nauwkeurige uitlijning onder verticale persbelasting

Technische gegevens

• Buitendiameter buis: 6 mm

• Buiswanddikte: niet kritisch – de pers past zich aan verschillende diktes aan

• Hardheid van de buis: hoog (gewone railbuizen zijn stijf en kunnen niet gemakkelijk met de hand worden gebogen)

• Profiel: getrapte kegel, specifiek voor common rail-systemen

• Compatibele pers: Marbed 9376-D (20-tons handhydraulische pers)

• Meegeleverde gereedschappen: vormmatrijs, conische halve schalen, uitsteekselmeter

Gebruiksscenario's

• Common rail dieselvoertuigen en motoren

• Werkplaats CR leidingreparaties

• Mobiele servicewagens voor interventies op locatie

• Onderhoud van stationaire motoren en generatoren met CR-systemen

Inhoud van de kit

• 1 vormmatrijs (matrix) voor 6 mm CR-buizen

• 1 set conische halve schalen (“tangfunctie”)

• 1 uitsteekselmeter

⚠️ Let op: de borgring die nodig is om de halve schalen te vergrendelen, wordt meegeleverd met de 9376-D pers. Deze is een integraal, niet-verwijderbaar onderdeel van de pers en is niet inbegrepen in de set.
